CREAFORM三维扫描仪——轮胎花纹块检测

来源:网络  作者:网络转载   2019-10-10 阅读:549

客户问题:

由于花纹块有一些细小的细节不好进行测量,只能大致的进行一个粗测量,无法准确的得到我们想要的结果。而且之前对于曲面这类形状客户没有很好的设备能把这些数据采集出来。

传统方案:

之前对于这种花纹块工厂的工程师们都是通过使用传统的精度控制分度及定位的工装夹具来检测,由于人员的操作不可避免的会存在一些差异。

解决方案:

中显得工程师应客户邀请,到客户现场实际了解后,提出使用我们的HandySCAN 3D BLACK三维激光扫描仪来进行数据采集,该设备扫描速度快,便携性高,扫描精度高,对于高亮的材质可以很好的适应和识别。通过专业的检测软件PolyWorks,我们可以将扫描数据和CAD数模做对比检测。下面来看一下我们的扫描和检测结果:

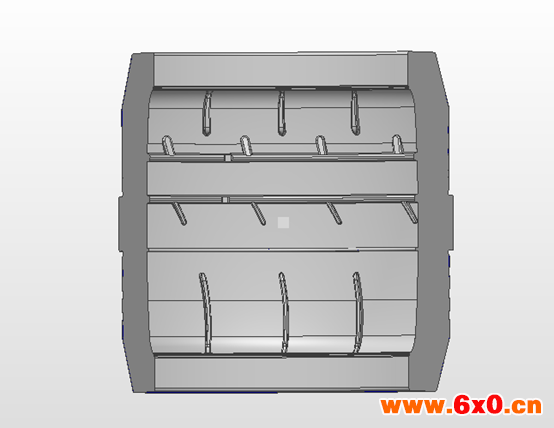

CAD数模

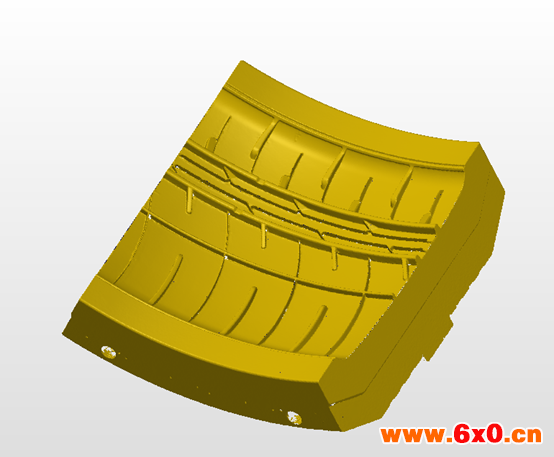

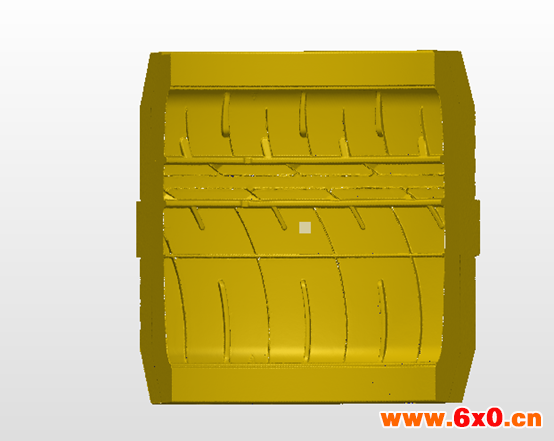

扫描数据

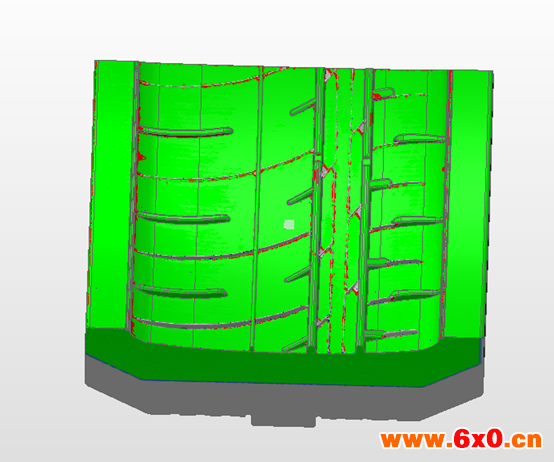

3D彩图

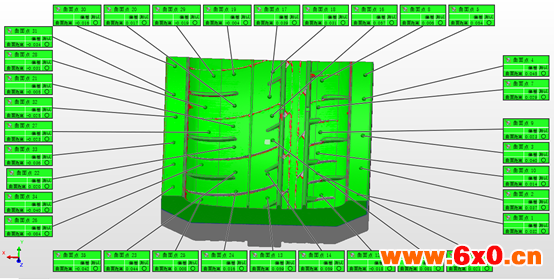

检测数据

HandySCAN 3D BLACK激光扫描仪的三大特点

1、精确性、可靠性、分辨率

     不论测量安装质量以及用户经验如何,HandySCAN 3D 始终可实现精 确测量,同时提供高分辨率和可追踪结果。以动态参考为特点,扫描仪和部件都可在测量期间移动,且可以确保扫描精确、高质量。

     •精度:0.025 mm

     • 体积精度:0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

     •验收测试依据:VDI/VDE 2634 第3部分     ISO 17025 认证实验室

     •细节高分辨率

2、便携性

     本手持式 3D 扫描仪是一款独立操作的设备,无需使用三脚架或外部跟踪设备即可操作 可装入小型手提箱、随处携带、在任何环境条件下 使用,性能不会受到影响。

     •轻量:0.94 kg (2.1 lb)

     •自定位和动态参考

     •可装入手提箱

     •将其带到任何所需的地方

3、更快的 3D 扫描流程

     HandySCAN 3D 扫描仪以多条激光十字线和自动网格生成为特点,可实现从安装、扫描到存档的快速工作流。

     •直接可用的文件

     •高测量速率:高达 1,300,000 次测量/秒

     • 11条激光十字线,扫描区域广

     •快速安装:安装运行可在2分钟内完成
