YD30加速度传感器说明安装

YD30加速度传感器说明安装

 YD30加速度传感器为压电陶瓷H型剪切，频率高，灵敏度可选的ICP传感器。

应用范围
  1、设备振动测量：YD30系列集成加速度传感器广泛应用于各行业设备运行状态监测。设备运行时的振动量是估量设备运行是否正常的重要指标。该传感器可以测量从直流到2kHz的振动量，输出信号经滤波、检波，对设备的振动大小给出直观的指示。
  2、冲击测量：大量应用于汽车安全气囊和安全带系统中。撞车时，传感器受到冲击，能在1 ms内输出一个幅度比例于冲击加速度的脉冲信号，当冲击加速度达到一定值时，该信号将使安全气囊爆发或使安全带锁紧，以保护乘车人的生命。
  3、倾斜角测量:当传感器倾斜放置时，传感器的输出为重力加速度在传感器测量轴上的分量，即输出与倾斜角存在反正弦的函数关系。当倾斜角较小时，近似为线性关系。
工作原理

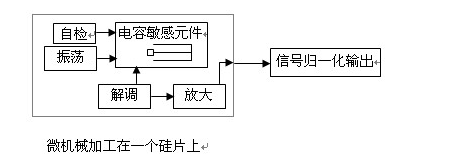

  YD30系列集成加速度传感器基于电容式测量原理测量加速度，其输出电信号与测量加速度成正比例，YD30系列集成加速度传感器原理框图如下

技术指标
    量程：50mV/g--5V/g 可选
   非线性：0.2%FS
    频响：0～5kHz (-3dB)
    温漂：≤0.01%／℃(-20～+125℃)
    供电：+24 V恒流4-10mA供电

   可承受zui大冲击：10000g
    输出：提供0～5 V。

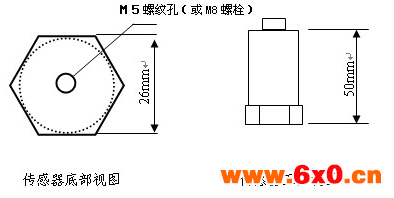

安装方式
用螺栓紧固于被测设备上。

校准方法
 YD30加速度传感器说明安装一般无需二次校准，如需要可通过重力加速度ｇ测量出实际灵敏度，由二次仪表进行修正。例如，某一集成加速度传感器量程为±2g，标准灵敏度为１Ｖ／ｇ，将其垂直于水平面正立时输出2.5Ｖ直流电压，将其水平放置时输出为1.55Ｖ直流电压，那么该集成加速度传感器的实际灵敏度为(2.5-1.55)Ｖ／ｇ。
