AC300通用变频器在数控机床主轴上的应用

一、概述

       数控机床（CNC Computer Numerical Control）是集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品，在机械制造设备中具有高精度、高效率、高自动化和高柔性化等优点。主轴是车床构成中一个重要的部分，对于提高加工效率，扩大加工材料范围，提升加工质量都有着很重要的作用。

二、数控机床主轴设备组成及工作原理

       由于数控机床加工范围广，不同的工件，不同的工序，使用不同的刀具，要求主轴具有不同的速度，主驱电机通过皮带传动带动主轴旋转，或通过皮带传动和主轴箱内的减速齿轮（以获得更大的转矩）带动主轴旋转。通过 G代码编程控制刀轴动作，从而车出客户需要的工件。

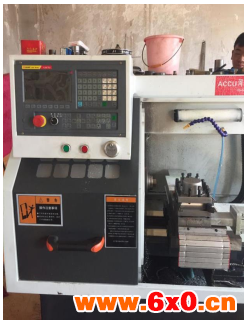

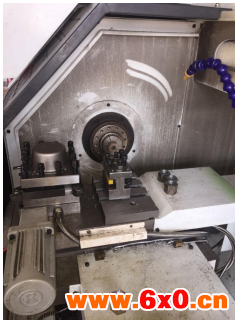

 数控机床                                                  机床主轴

三、数控机床主轴设备实现的功能

       机床主轴实现的功能无非就是正反转和无极调速，数控机床对应用技术的要求如下：

       1、电机要求：通常要求为变频电机或普通异步电机加风扇以满足电机低频 散热问题，还要求电机调速范围广；

       2、变频器要求：

     （1）、低频力矩大：0.5Hz输出 150%额定转矩；

     （2）、转矩动态响应快，稳速精度高：负载变化时，通过输出转矩快速做出响应，实现主轴速度稳定；

     （3）、减速停车速度快：减速时间快给客户节约时间成本，通常通过外加制动电阻或制动单元实现；

     （4）、频率指令和运行指令：一般源于 CNC模拟量给定或多段速给定，模拟量以电压型模拟量为主。

四、AC300在数控机床主轴上的应用

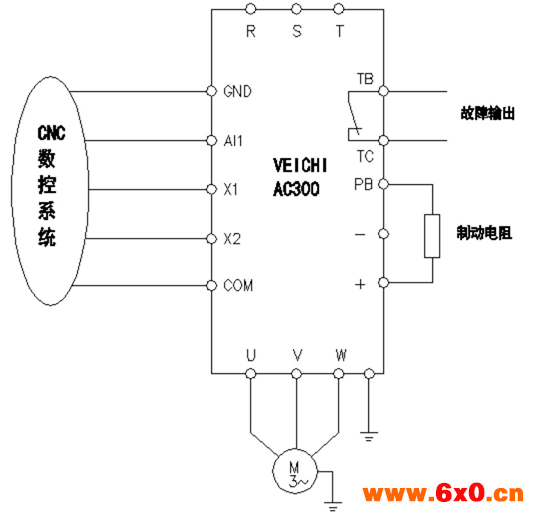

       AC300通用性变频器完全满足数控机床对主轴变频器的要求，推荐接线如下 :

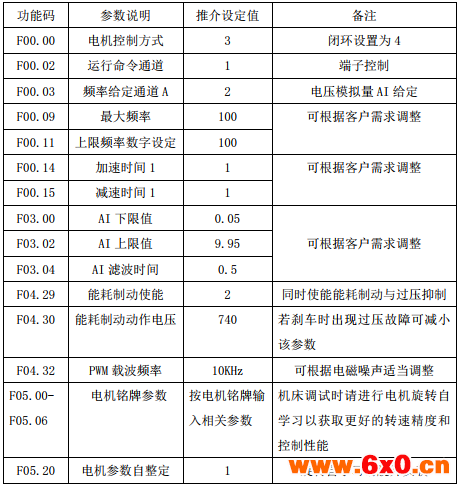

AC300参数设置如下表：

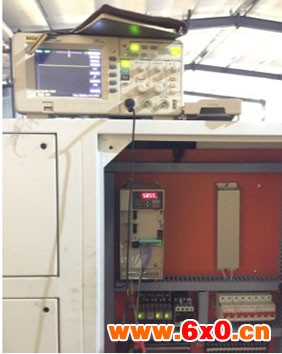

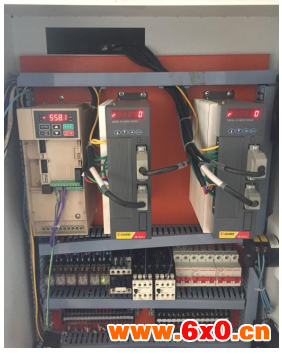

     现场照片:

五、总结

       AC300通用型变频器在机床主轴上的应用，相比于之前 AC80C-C机床专用变频器而言，全新的硬件设计降低了故障率，国内领先的矢量算法对电机控制的动态响应更快，稳速精度更高，确保电机连续稳定运行，是机床行业的不二选择。
