三轴振动传感器

轴振动传感器是一种相对而非接触一种测量方式传感器，又称为相对振动。它是通过传感器端部与被测物体之间的距离变化来测量物体的振动位移或幅值的。YD9800电涡流位移传感器具有频率范围宽（0～10 kHZ），线性工作范围大、灵敏度高以及非接触式测量等优点，主要应用于静态位移的测量、动态振动位移的测量、旋转机械中监测转轴的振动测量。
轴振动传感器作用：对于工业实时在线监测轴偏心、轴的磨损程度、不对中等功能

YD9720两轴振动变送器该产品是我公司在多年实践经验和工程应用基础上经过研发、改进的振动速度传感器。在压电加速度传感器的基础上经过专业化高精密设计，内部嵌入精密积分电路。与传统磁电式相比，由于采用压电晶体作为敏感元件，内部无移动部件，不会发生退化和磨损，且频率响应范围宽，机械运动部件不容易损坏，动态特性优良，抗干扰能力强，可长期可靠工作, 适用于工业现场各种恶劣环境下测量轴承箱体、壳体或结构的绝对（相对于自由表面）振动。

该产品在旋转机械的振动故障监测、工程地质、地震监测、高层建筑和大型结构物的振动、模态分析、交通桥梁、科研、教学等领域的振动速度均有着广泛的应用和测量前景。

特点：

·抗振、耐冲击、过载能力强

·简化测试，输出直接配接显示处理仪表

·低频特性好，频率范围宽

·长期稳定性好

·使用方便，无需调整

·压电类尺寸小，无活动部件，寿命长、刚度大

二.参数
一）主要技术参数：

1. 测量范围：0-1000mm/s（可选）  ※    0-50g    ※   0-10mm

2. 输出形式： mA，mv/m/s²，mv/mm/s（根据客户需求）

3. 响应频率：10-1000HZ（速度量）

             2-2000HZ （加速度量）

4. 速度方向：传感器（X,Y）两相

5. 环境温度：-10℃-+70℃

6. 供电电压：+24DC

7. 壳体材料：304不锈钢

8. 重    量: 110克

9. 安装螺纹：M5，或磁吸座（或特殊定做）

10. 压电材料：PZT-5

11. 输出方式：直接引线/ 5/8-24 四芯插座

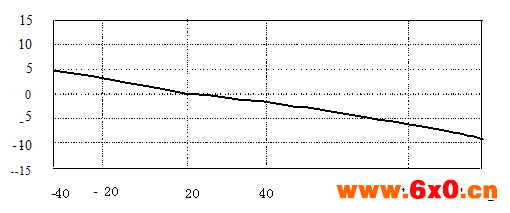

二）温度曲线参数

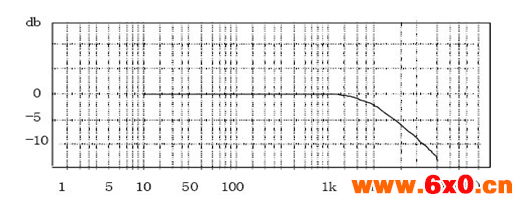

三）频响曲线参数

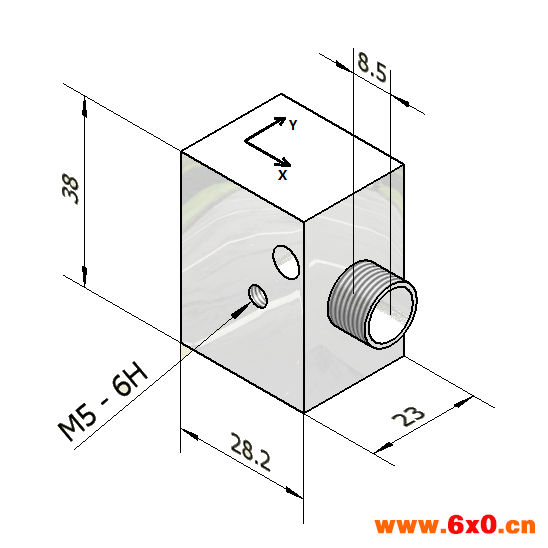

四）外形尺寸参数

三.YD9720两轴振动速度变送器选型

实例：

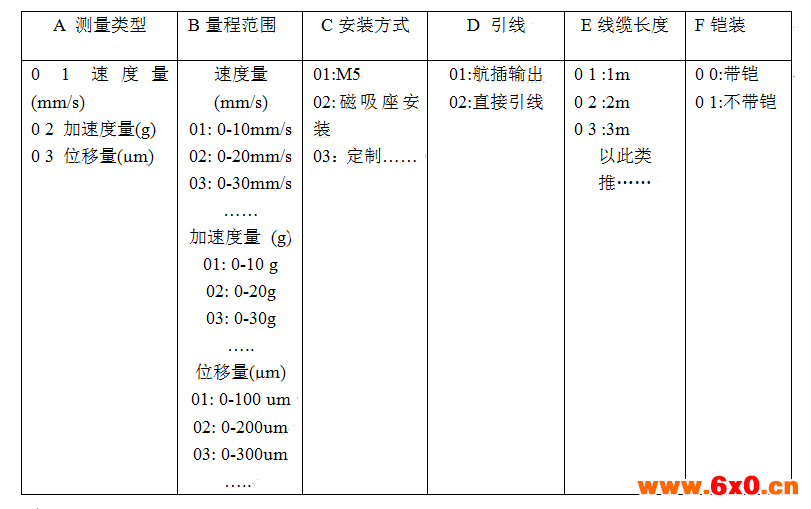

YD9720-A（01）-B（02）-C（01）-D （A02）-E（01 ）

表示：测量类型---速度，量程---0 -20mm/s，安装方式---M10 × 1，端子输出，2米线，不带铠装。

四.系统接线方框

接线方式1

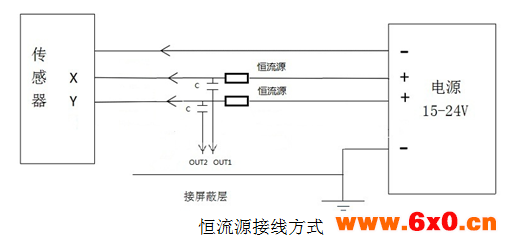

接线方式2




五．使用方法及注意事项

由于传感器里有内置电路，不允许用高电压测试传感器的芯与外壳之间的绝缘电阻，这样做极易使传感器击穿损坏。请用户切记，否则损坏不予调换。简易的判别方法为：用万用表的R档测试即可，正向约几十KΩ ~ 100KΩ，反向无穷大。

公司传感器的检定测试条件：160Hz、4mA、10ms-2 、20±5℃ 。

传感器在使用时不需要调整、锁紧，使用方便，但建议在使用时尽量避免跌落，造成冲击过大损坏，敬请注意。

由于传感器为精密换能仪表，请用户注意防潮，特别是插头、插座处的防潮、污染。

产品保修期为一年，建议定期一年检测一次,用户不得自行拆开，防止人为损坏。超限终身维修，收取材料及维修费用。
