土工合成材料淤堵试验仪试验报告

来源:网络  作者:网络转载   2019-10-10 阅读:961

土工合成材料淤堵试验仪试验报告:
试验报告应包括以下内容:
★样品名称,规格型号;
★土样状态的描述;
★试验日期;
★试验时试样的层数;
★梯度比及梯度比随时间变化过程曲线;
★试样单位体积的含土量;
★任何偏离规定程序的详细说明。

相关设备板式测厚仪

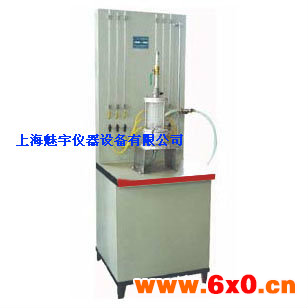

土工合成材料淤堵试验仪应用范围:

适用于土工合成材料滤层试验,测定一定水流条件下土与土工织物系统及其交界面上的渗透系数和渗透比,以及测定土工织物含泥量,以判断土工合成材料作为某种土的滤层,是否会产生不允许的淤堵。淤堵试验渗透夹具两边采用合金材料,中间采用有机材料,密封性能好,装、卸试样方便、快速。



土工合成材料淤堵试验仪试验步骤:
★取样:按本规程T1101—2006的规定取样。
★试样数量及尺寸:试样尺寸应与渗透仪尺寸相适应;试样数量根据实试验组合和设计滤层中的织物的层数而定。
★试验前称量土工织物试样的质量,精确至0.01g。
★土料:将土料风干后进行筛分,剔出粒径大于5mm的颗粒。
★试验用水:试验应用脱气水,水温宜比室温高3°C—4°C。
★将织物试样和筛网一起放在夹持装置内,并密封好。
★装入土样,土样高为100mm。对于松土样,可用漏斗将风干土倒入渗透仪内整平即可;对于密实土样,应分层击实要求的密度。装样过程中应防止测压管的进口被堵塞。
★饱和土样。有排水口管进水,使水由试样底部缓慢流入,可控制进水水头小于25mm,直至水位上升到土样顶面一定高度,始可从进水管注水,并使整个容器内充满水(为加速土样饱和,可采用真空泵抽气法。)
★调节水位:使水力梯度i达1.0,观察测压管内的水位变化。
★当全部测压管读数达到稳定后,将上游进水容器保持常水头,打开出水口阀门,水流通过试样进行渗流。 11、每小时测读一次测压管水位和渗水量,同时记录渗水时间和水温,连续测读24h。如读数尚未安全稳定,可适当延迟测读时间,直至稳定为止。
★当i=1.0时的试验结束后,调整水力梯度i。分别对该试样进行i=2.5、i=4.0及i=10.0时的试验。当i每增加一级后,应得测压管读书稳定,并在该级梯度下渗流达1.5h以上。当i达10.0且测压管读数稳定后,重复10—11步骤。
★试验结束,取出土工织物试样,轻轻清楚表面浮土,烘干后称量土工织物及其内部含土的总质量,精确至0.01g。



土工合成材料淤堵试验仪技术参数:
★试验筒内径        Ф100mm
★土样厚度         100mm
★筛网孔径          6mm
★测试管内径        3mm
★测压板分度值        1mm
电源           220V, 50Hz l
★外形尺寸         650×750×1900mm(L×W×H)
★重量            125Kg



土工合成材料淤堵试验仪符合标准:
JTG E50 T1145,SL/T 235-2012。





组成:
★排水管。
★进水平衡箱。
★送水管。
★时间控制智能表。
★进水口。
★送水溢流水箱。
★水位显示器。
★排水口。
★送水泵。
★工作容器。
★溢流平衡水箱。
★进水压力水箱。
★压力控制智能表。
★加压铜管。
★压力传感器。
★加压泵。
★压力表。

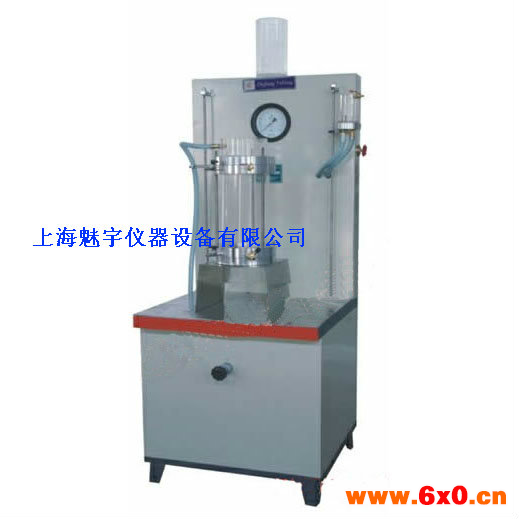

结构:
该仪器由不锈钢制成,分八个主要组成部分:工作容器、加压容器、溢流平衡水箱、进水平衡水箱、进水压力水箱、送水溢流水箱、电动加压泵、电动送水泵。
  排水板通水仪φ130、厚2mm的不锈钢圆筒与φ200,厚l0mm的法兰盘焊接而成,有效长度为40cm。法兰盘的中间开椭圆孔,孔口尺寸为120mm×15mm,与孔口底边齐平设置带孔眼的不锈钢承托盘。型排水板通水仪(带阀门).加压口(带控制阀)、送水口(带阀门)、溢流口(带阀门)。
  进水平衡水箱高30cm,通过150mm×40mm的水平连接段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘一致。在水箱高l0cm处设置进水口。水箱内设置一道高25cm(以水箱的底面为基点)的溢流坎,进水平衡水箱的外侧设置溢水口1。
  溢流平衡水箱高为7cm,通过150mm×40mm的水平连连段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘一致。水箱内设置一道高5cm(以水箱的底面为基点)的溢流坎,溢流平衡水箱的外侧设置溢水口。



试验操作:
★通水:
 打开送水泵、进水口阀门通过进水口给进水平衡水箱注水,使溢流平衡水箱的溢流口中有水流出,持续一段时间,以使排水板中的空气排除和滤膜充分湿润。之后关闭进水口阀门。
★加压:
  打开工作容器的排水口和送水口阀门,打开送水泵开关,通过送水口进水,至排水口有水流出时关闭进水口排水口,打开加压泵开关,通过加压泵加压至要求压力自动停止工作容器上布置加压表、排水口的工作容器。
★安装试样:
  将试件裁成约48cm长的试样,两头的滤膜各除去lcm,将试件的4只角剪成45°倒角,并小心地装入管状乳胶膜内。
  把排水板连同乳胶膜通过工作容器的孔口送入容器,沿承托板从另一孔口送出,使法兰盘两端的外露长度为4cm左右。
  用橡胶挚分别套住排水板的出露部分,使橡胶垫紧贴法兰盘外侧,并将乳胶膜翻转包在橡胶垫上。另两块橡胶垫分别套住排水板的剩余出露部分,使乳胶膜的翻转部分被央在橡胶垫之问。排水板的滤膜应超出橡胶垫。
  通过颗螺杆分别将进水平衡水箱和溢流甲衡水箱固定在工作容器上,均匀拧紧螺丝。



简介:
该产品用于检测各种土工合成材料。符合SL/T237-1999土工合成材料试验规程,其截面宽度为l0cm,厚度为5mm左右。通过送水泵将送水溢流水箱中的水送入工作容器内,使容器内充满水,再启动加压泵,为加压容器加压,通过压力控制智能表控制水压,再由加压容器将压力传递至工作容器,使之压力平衡。



参数:
★试验尺寸:100mm*450mm。
★电源电压:380v。
★重量:220Kg。
★外形尺寸:1100*650*950。
