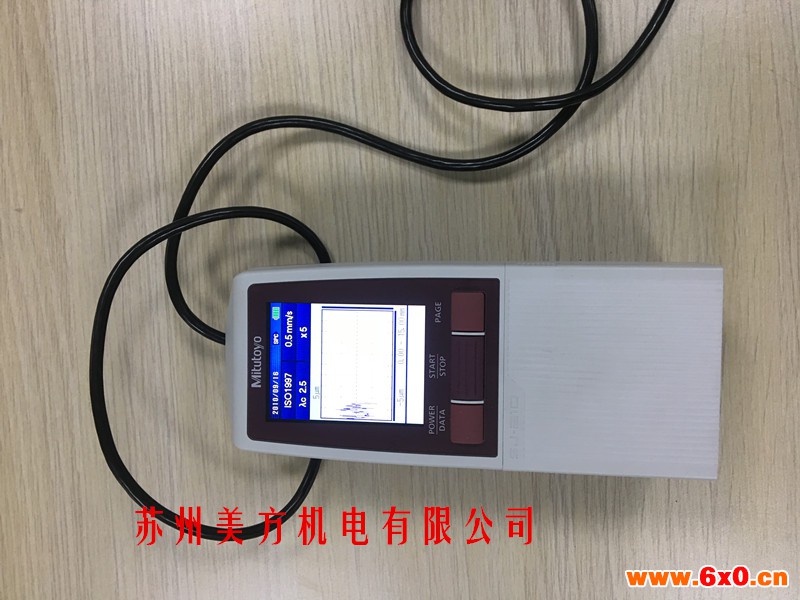

三丰SJ-210粗糙度仪维修更换测针

三丰SJ-210粗糙度仪维修更换测针

品牌:三丰

型号:SJ-210

轻量精巧，操作简便！
作为日常工具使用的便携式表面粗糙度仪。
SJ210粗糙度仪（日本三丰Mitutoyo）作为日常工具使用的便携式表面粗糙度仪，适合现场使用，重量轻巧、操作简单、测量精度高；大型的LCD文字表示，易于清晰读取；检出器的量测范围扩大为350μm；检出器的驱动部有退避功能；可对应新/旧 JIS、DIN、ISO、ANSI 的各国粗度规格；拥有丰富的参数：自动校正机能、合否判定机能、客户自行编辑设计机能。
产品特点：
· 清晰的大型易进行读数字符显示
· 便携式设计，可用于任何场所
· 检测器/驱动部可拆卸，可在很小的空间内进行测量
· 探针行程达 350mm(-200mm～+150mm)
· 粗糙度参数与 ISO,DIN,ANSI 和 JIS 兼容
· 提供包括基础参数 Ra,Rq,Rz,Ry 在内的 19 个分析参数。
· 用户自定义功能可屏蔽不需要的参数。
· 对所需参数进行 GO/NG 判断。
· 通过简单的增益调整进行自动校准。
· 自动休眠功能可有效节约能源。
· 断电后仍可在存槠器中存10组不同的测量条件。
· 可为 SPC 操作输出数据。
· 外部设备可通过RS-232C端口与电脑或其它装置进行数据传输
· 双电源系统 (AC适配器/内置充电电池 )
· 带有专用便携式仪器箱，可安全传输
· 可提供高精度粗糙度标准片
· 可通过打印机选件打印输出测量数据

此份快速参考手册描述了一些常用的操作方法。此处没有描述的操作请参考用户手册。

SJ-210 操作键
大屏幕彩色显示器显示测量结果和设置的参数。
电源/数据
电源开启键。
输出统计数据，打印数据，保存数据至存储卡。
开始/停止
开始测量或者停止测量。
翻页
翻页显示其他的评价结果。
蓝色键.红色键
执行每个屏幕上显示的功能。
↑ ↓ ← →
光标移动键.
退出/导航
退出键，导航键。关闭电源键（长按）。
输入/菜单
输入键（确定键），菜单键。
电源开/关
开：按 【POWER/DATA】键
当SJ-210 与 交流电源适配器连接后，它转换到充电模式，此时SJ-210 不能开机。
关：长按【Esc/Guide】键
当开启了自动睡眠模式后，电源可以自动关闭。

基本操作
用 【Enter/Menu】，【Esc/Guide】，【Blue】,【Red】和↑ ↓ ← → 键来操作SJ-210.
初始界面 主菜单界面 主菜单界面
测量参数设置 测量参数设置菜单
测量参数保存路径设置 初始界面

返回初始界面
保存更改过的测量参数。
使用更改过的测量参数
重新计算测量结果。
显示前一步的设置界面。

安装注意事项
● 牢牢固定驱动装置和工件牢固地固定他们以防止测量过程中驱动装置偏离，特别是将SJ-210与高度规连接配合使 用的时候。
● 正确地将探头放置于被测平面上确保探针与工件的被测表面接触合适。确保探针与被测平面平行。
高度尺转接适配器
高度规
驱动装置
平面测量探头
被测工件
探头的前视图
探头
被测表面
被测表面
探头的侧视图
探头

校准
（1）将精密粗糙度样板（标准块）放置于校准台上，安装好SJ-210，将探头置于标准块上。
（2）通过以下命令来调出屏幕显示：
通过 Home →Main Menu → .命令，可以将当前已设置的校准值显示在屏幕上。
（3）将显示的校准值与标准样板上的值作比较，当值不相同时，按“Submenu”（【Red】键，即红色键）来改变校准值，使它与标准样板上的值一致。
（4）按【START/STOP】键开始测量。
测量完成后，测量值将会显示在屏幕上。
（5）按“Update”(【Red】键，即红色键) 完成校准。
精密粗糙度样板和探头
（标准型/回缩型）
精密粗糙度样板和探头
（横向移动型）
粗糙纹路 探头 粗糙纹路 探头
初始界面 主菜单界面 校准测量界面
校准测量值显示界面 测量结果波形显示界面

更换驱动装置
除了标准驱动，SJ-210 也支持回缩型探测驱动和横向探测驱动。当更换了驱动器后，需要更改设置驱动参数。更多信息请见用户手册10.5 节，“Calibrating drive uni speed andsettings”
（校准驱动器速度和设置）

执行测量任务
◆ 开始测量
（1）正确地放置好被测工件和测量仪器后，按【START/STOP】键开始测量。
◆ 使用【PAGE】键来切换显示测量结果。
（1）在初始界面时，按【PAGE】键显示其他参数计算结果，评价概况，BAC/ADC 图形和测量条件列表。
初始界面 测量数据波形显示界面 初始界面
初始界面 初始界面 评价概况界面
测量条件列表2 测量条件列表1 图形界面
接下来显示其他参数计算结果

修改测量条件参数
◎ 修改测量条件参数
（1）通过以下命令显示出测量条件参数。
（2）用方向键来选择你想要修改的项目，按【Enter/Menu】键。
（3）选择屏幕中列出的条件，按【Enter/Menu】键。
初始界面 主菜单界面 测量条件菜单界面
测量条件界面
评价概况设置界面
参数设置界面 临界值设置界面 取样距离设置
◎ 测量条件快捷键
调出测量条件的快捷键在初始界面中。
（1）在初始界面中按【RED】键调出测量条件界面。
（2）切换显示近的测量结果在初始界面下，按 [← ]键可以循环显示可用的测量值。
（3）改变取样长度数目
在初始界面下，按 [→ ]键可以循环显示可用的测量值。
连接端口输出
存储卡和选购配件的连接端口在显示器的后端盖后面。
脚踏开关端口
打印机/RS-232C 端口
SPC 端口
AC 电源适配器端口
内置电源（电池）开关
存储卡插槽
USB 端口
初始界面 测量条件界面
