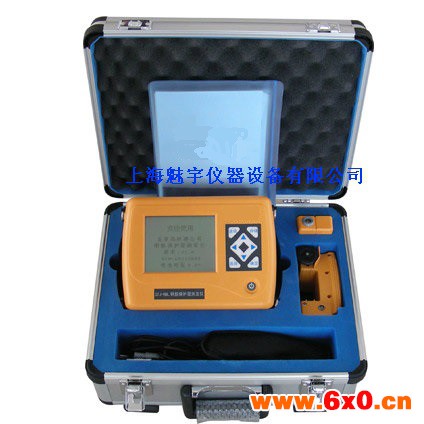

钢筋保护层测定仪技术参数

钢筋保护层测定仪技术参数：
■钢筋直径适应范围：Ф6mm～Ф50mm（共有15种型号）
■钢筋直径常用档级为： Ф6、Ф8、Ф10、Ф12、Ф14、Ф16、Ф18、Ф20、Ф22、Ф25、Ф28、Ф32、Ф36、Ф40和Ф50
■保护层厚度测量范围：
*量程：6mm～90mm；
第二量程：7mm～190mm；
■*量程保护层厚度测量范围 （单位：mm）
直径 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50
小值 6 6 8 8 8 8 8 10 10 12 12 12 17 17 17
大值 70 70 70 80 80 80 80 85 85 90 90 90 90 100 100
■第二量程保护层厚度测量范围 （单位：mm）
直径 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50
小值 7 10 12 12 14 16 16 18 18 20 20 22 25 25 25
大值 85 100 120 130 130 140 140 160 160 160 180 180 180 190 190
■仪器大允许误差（保护层厚度 单位：mm）
误差 *量程 第二量程
±1 6------59 7--------79
±2 60------69 80-------119
±4 70------90 120------190
■直径测量范围：8—50mm；直径测试误差≤±1个规格（规格正确）。
■电池：6节5号碱性电池，供电时间大于30小时。

相关设备恒温恒湿标准养护箱

钢筋保护层测定仪工作环境要求：
■工作温度：-10℃～ 40℃。
■相对湿度：＜90%RH。
■空气中不含有腐蚀性气体。
■无强电磁场干扰。
■不应有大的震动和冲击。
■仪器避免阳光直射。

钢筋保护层测定仪用途：
该测定仪是一种便携式无损检测仪器，可用于钢筋混凝土结构施工质量的检测，能够在混凝土表层测定钢筋位置，检测钢筋保护层厚度及钢筋直径；此外，也可以对混凝土结构内部的磁性体及导电体的位置进行检测，如墙壁内部电缆、水暖管道等，施工前的探测可以有效避免施工中对这些设施的损坏，减少意外的发生。产品符合《混凝土结构工程施工质量验收规范》GB 50204-2002，对测定仪的要求。

特点：
★探头和主机分体式设计，方便操作人员现场测量和使用。
★按构件存储楼板厚度测量结果。
★简单易用，具备完善的测量、存储、分析功能。
★存储数据传输至计算机。
★使用Windows 软件进行数据分析，生成检测报告。
★误差小于2mm，一次国际性突破。
★双面无损检测，楼板不需要任何处理，不需要耦合剂。
★测试速度快，平均每三分钟可测3-5个点。
★测试精度高，仪器数字提示、引导对准探头。
★厚度直接显示，无须分析换算，结果可存储、可打印。

工作原理：
基于电磁波运动学、动力学原理和现在电子技术。DJLC—A楼板测厚仪主要由信号发射、接收、信号处理和信号显示等单元组成，当探头接收到发射探头电磁信号后，信号处理单元根据电磁波的运动学特性进行分析，自动计算出发射到接收探头的距离，该距离即为测试板的厚度，并完成厚度值得显示，存储和传输。

测试方法：
发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离，只需移动接收探头，当仪器显示为zui小值时，即为楼板的厚度。

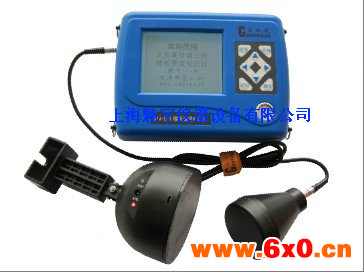

构成 ：
★主机。
★发射探头。
★接收探头 。
★延长杆。
★对讲机。

用途：
该测厚仪是一种便携式、使用无损检测方法对混凝土或其它非铁磁体介质的厚度进行测量的仪器；使用时，发射探头和接收探头分别放置在楼板的两相对测试面，分别发射和接收电磁场，仪器根据接收到的信号强度，测量楼板厚度值。

参数：
★适用标准：《混凝土结构施工质量验收规范》（GB 50204-2002）。
★测试厚度范围：40mm～820mm 。
★测试精度： 40 mm～600mm ：±1mm
601 mm～820mm ：±2mm 。
★数据存储容量：200 个构件或30000 个测点。
★液晶分辨率：160*128。
★电池：主机和发射探头均为内置可充电锂电池，持续工作18小时以上。
★环境温度：-10℃～40℃ 。
★相对湿度：<90%RH 。
★无强交变电磁场 。
★不得长时间阳光直射 。

特别说明：
★发射探头与接收探头为无线方式，之间没有连接线。
★发射探头由自由杆支撑，长短可调节。
★为方便上下操作人员联络，仪器配有对讲机。
