混凝土是建筑工程中最主要的用量最大的建筑材料之一。 其质量直接关系到建筑结构的安全，加强混凝土质量的监控和检测，保证和提高混凝土质量，是当今建筑工程中的重要课题，施工不慎混凝土未捣实、施工中因温度变形和干燥收缩、早期施工过载以及混凝土承载后产生受力损伤等都会形成裂缝，因此 ，对裂缝的开展深度和走向进行检测非常必要一 般工程结构中的梁、柱、板和机场跑道出现的裂缝都属于浅裂缝 (开裂深度≯ 50cm )。现在许多国家都有检测裂缝的规程，但是随着科学技术的发展，检测裂缝方法也不断发展，下面根据我们的实践应用，介绍一下用超声法检测裂缝深度的几种方法。
1、裂缝深度常用超声检测方法

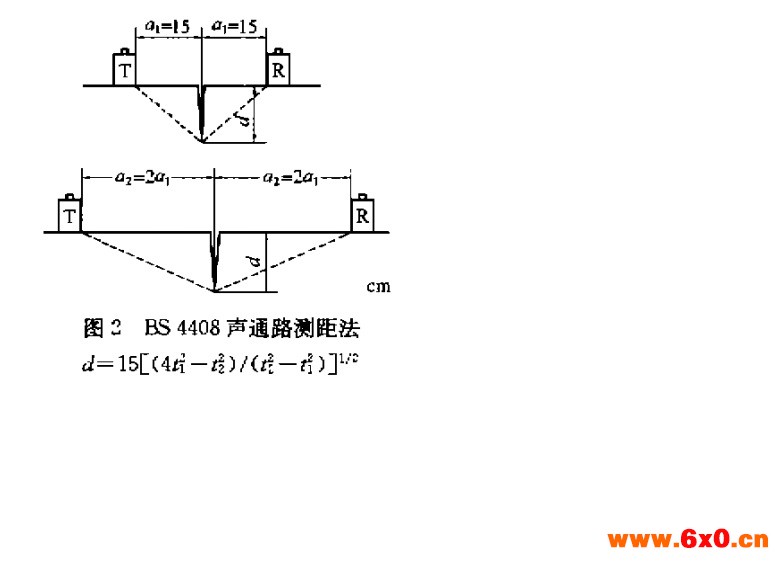

对混凝土浅裂缝(深度〈50cm ) ，超声检测法主要有 （图1）tc—t。法和 BS4408标准方法（图2）。国内规程改进了 tc-t。法。
上述方法中，BS4408所述的声通路测距法以两换能器的边到边计算， 而 tc-t。法则以两换能器的中到中计算，实际上声通路既不是两换能器的边到边距离 ，也不是中到中距离。国内规程则以平测时--距坐标图中L轴的截矩，即直线方程回归系数的常数项作为修正值。修正后的测距提高了 tc-to 法测试精度。新修订的国内规程规定，在平测法中，凡测距小于裂缝深度 d 和> 3d 的测试数据应予以剔除，余下取平均值 为该裂缝 的深度值。如果在某一测距发现首波相位已反转。可用该测距前后几点数据取平均值，作为裂缝深度值。
2 、利用超声波首波相位变化的方法检测裂缝深度

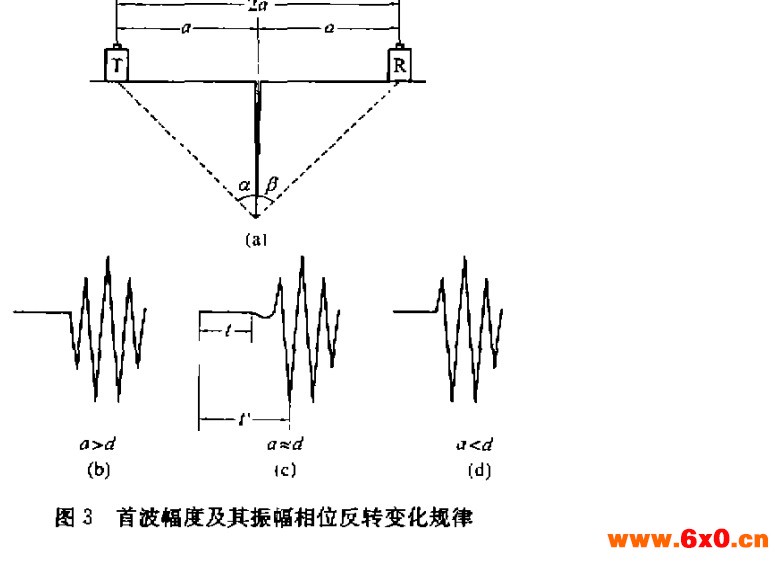

在裂缝检测实践中发现了因换能器平置裂缝两的侧的间距不同而引起首波幅度及其振幅相位变化的规律（图3）。
若置换能器于裂缝两侧 ，当换能器与裂缝间距t2分别大于、等于和小于裂缝深度d 时，超声波接收波形如3b-c所示。
首波的振幅相位先后发生了180度的反转变化，即在平移换能器时，随着 a 的变化，存在一个使首波相位发生反转变化的临界点。当 a=d 时（图3c），回折角 + = 9O。 在该临界点左右，波形变化特别敏感 ，只要把换能器稍作来回移动，首波振幅相位反转瞬间而变。

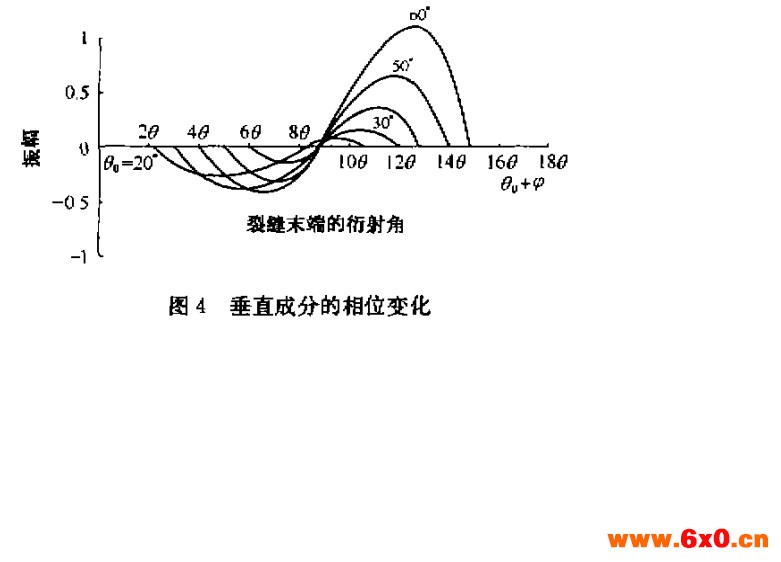

图4裂缝末端衍射波垂直方向的位移相位是随衍射角变化的，其变化角度由材质的泊松比决定， 一般混凝土的衍射角
+
=90。
裂缝两侧换能器不对称布置 ，接收换能器不动，移动发射换能器 ，同样也可以观察到首波相位的变化，在首波相位反转临界点 ，此时裂缝深度 d=
.
工程中现浇混凝土楼板钢筋的间距一般为l5~ 20cm 。 当混凝土裂缝深度> 5cm 时，声通路就有可能被钢筋“短路”。检测需在 a≥1.5d的条件下进行 ，但现场检测很难满足这一条件，为此，换能器布置不与钢筋平行，而采用斜测的办法 ，避免钢筋“短路” 。
泰仕特（北京）检测技术有限公司研发的TST-LF610裂缝深度检测仪，结合了国内外先进技术和多年的实践测试，成功的完成了大量的现场检验工作。同时，TST-LF610借助良好的界面，简便的操作，成为越来越多工程技术人员的得力助手。
