楼板测厚仪技术参数

来源:网络  作者:网络转载   2019-10-10 阅读:755

楼板测厚仪技术参数:
■适用标准:《混凝土结构施工质量验收规范》(GB 50204-2002)。
■测试厚度范围:40mm~820mm 。
■测试精度: 40 mm~600mm :±1mm
601 mm~820mm :±2mm 。
■数据存储容量:200 个构件或30000 个测点。
■液晶分辨率:160*128。
电池:主机和发射探头均为内置可充电锂电池,持续工作18小时以上。
■环境温度:-10℃~40℃ 。
■相对湿度:<90%RH 。
■无强交变电磁场 。
■不得长时间阳光直射 。

相关设备盐雾试验箱



楼板测厚仪特点:
■探头和主机分体式设计,方便操作人员现场测量和使用。
■按构件存储楼板厚度测量结果。
■简单易用,具备完善的测量、存储、分析功能。
■存储数据传输至计算机。
■使用Windows 软件进行数据分析,生成检测报告。

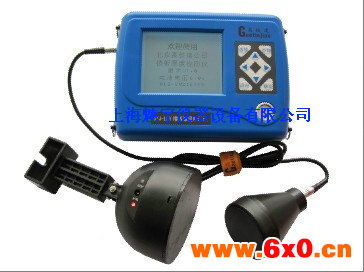

楼板测厚仪构成 :
■主机。
■发射探头。
■接收探头 。
■延长杆。
■对讲机。



楼板测厚仪用途:
该测厚仪是一种便携式、使用无损检测方法对混凝土或其它非铁磁体介质的厚度进行测量的仪器;使用时,发射探头和接收探头分别放置在楼板的两相对测试面,分别发射和接收电磁场,仪器根据接收到的信号强度,测量楼板厚度值。





使用方法:

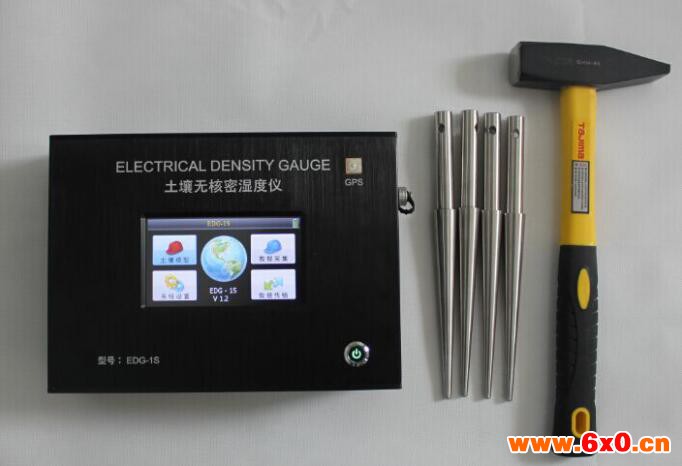

在野外现场,依据模板用锤子将锥形电极或标块以十字式样插入土中。在两个锥形标块的底角之间进行4个点对点的测量并将电特性平均处理。用户可选择用公制SI单位或英制单位显示密度和湿度值。标枪插入的深度直接影响测量深度。此外,标块的锥度还通过每一次锤击与土壤保持正接触。标块的插入深度决定了测量深度—有不同长度可选。显示屏可显示菜单操作步骤,保存测量结果。



测试原理:
无核密湿度仪(EDG)通过电极之间的无线电高频率来测量压实土壤材料的介电性和密度,并将测量得到的介电性与“土壤模块”做比较。“土壤模块”是土壤类型的特定标准,它有一组预先测量得到的特定介电性,这组介电性代表了一系列的密度值和湿度值。野外测量结束后,利用数学运算法则会计算出干/湿密度、含水量,以及压实百分数。随附的温度探测器还可以增加测量的精确性。



性能特点:
■EDG可测量并现场显示干/湿密度、含水量,以及压实百分数;可代替核子密度测量法、灌砂法及干燥法。
■产品绝无核源!不需要高难度的培训或有证件的专业人员,不用考虑危险材料运输或存放等问题。
■独立模具主机;携带使用很方便。
■触摸屏;显示更直观清晰,操作更方便。
■进口温度补偿传感器;灵敏度更高,稳定性更好。
■新增了GPS扩展功能;如添加该功能,可实现检测点卫星定位,远程数据传输监控等功能。
■USB接口,数据传输、查看,后期的仪器软件升级更方便。
■Windows下的软件进行了升级,简化安装方式及数据导出方式,导出数据为Excel表格,编辑、查看操作更简单。



技术参数:
■干密度精度 标准测试的3%以内
■典型土壤压实范围:标准的压实土壤现场范围
■含水率精度标准测试的2%以内
■测量深度 30cm
■操作环境温度 0-50℃
■操作环境湿度 0-90%
电源 12V,锂电电池
■电池寿命完全充 电可用约8小时
■GPS精度:3M
■尺寸:350mm*230mm*40mm
■净重 主机:3kg
■附件:2kg ​



是一种可替代核子密度仪,测量路基和地基压实土壤之物理特性的无核测量仪。它通过电极之间的无线电高频率来测量压实土壤材料的介电性和密度,是一种以电池驱动的便携式仪器,可以在世界各地任何地方使用,而不会带来核安全等相关问题。EDG可测量并显示干/湿密度、含水量,以及压实百分数,其优质的工作性能和准确的测量结果可以与传统测量法,如核子密度测量法,灌砂法以及干燥法相媲美。
