在凯福机电有限公司上班差不多半年了,经常会被客户问及接线的问题。今天就在这里跟大家共享下信浓步进电机驱动器的接线方式。

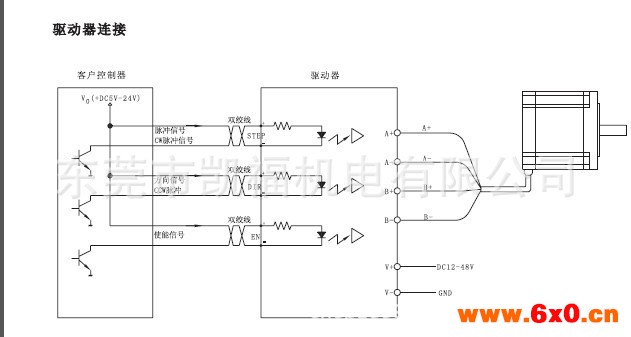

信浓步进电机的引线为4线时,按接线图接线,电流为马达额定电流;

信浓步进电机的引线数为6时,有两种接线方法,如下:

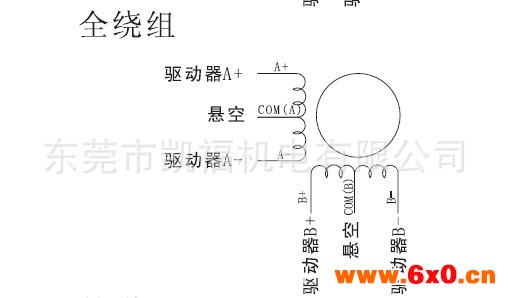

1、串联全绕组接法。这种接法适合大力矩低速运行,电流为额定电流0.7倍;如图:

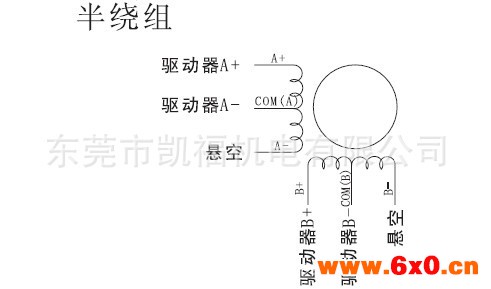

2、半绕组接法。将马达的A-和B-换成COM(A)和COM(B),这种接法适合高速运行,电流为马达额定电流;

注意:6线马达连线时,未连接的2线请务必保持悬空状态。

马达转向如与您使用方向相反,可通过调换驱动器A+和A-的马达线使马达反向。

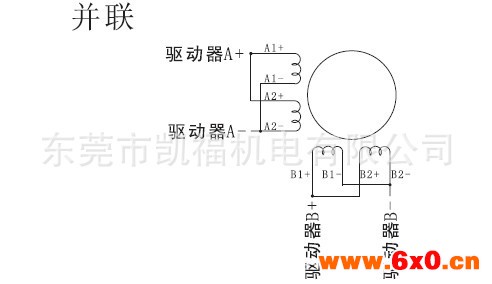

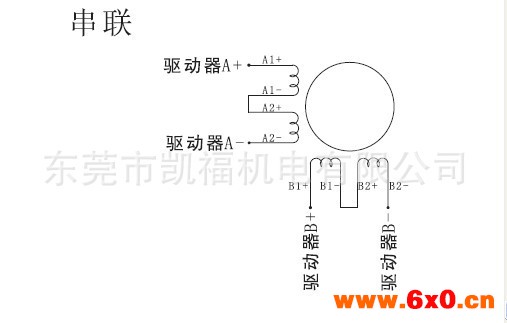

另:还有串联和并联接法也与大家共勉。
