医疗器械影像测量仪大理石底座及立柱,保证具有极高的稳定性及刚性。精密级线性导轨和台湾上银滚珠螺杆,配高智能伺服马达全闭环控制,高稳定性、高精度、速度快。

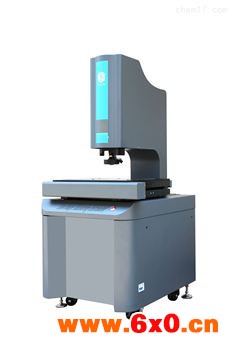

医疗器械影像测量仪
品质特征
大理石底座及立柱,保证具有极高的稳定性及刚性。
精密级线性导轨和台湾上银滚珠螺杆,配高智能伺服马达全闭环控制,高稳定性、高精度、速度快。
高分辨率600线彩色摄像机,保证拥有高品质的测量画面.
连续变倍镜头,30-235倍。
可程控三环八区LED表面冷光源、直轴轮廓冷光源,使光源对测量要求的适性更加强大。
精密光学尺0.001mm。
自主研发功能强大的全自动3D测量软件,可全自动测量。
可选配英国Renishaw接触式探头。
医疗器械影像测量仪
一、功能:包括三次元、二次元、工具显微镜、投影仪的功能。
二、功能强大的2D/3D测量系统
①光学座标系统为基点测量产品的任意二维尺寸。
②探针座标系统为基点测量产品的三维空间及二维平面尺寸。
③采用相同的座标系统,使用测头的三维测量可与影像二维混合使用或使用影像的二维平面与三维立体测量完美结合。
全自动编程:光学测量及探针测量可同时在一组编程中混合使用。基本功能介绍:
提供影像量测工具,可进行基本几何元素点线圆弧量测
组合元素量测,如角度,,圆心距,圆切线,两线距,两线中线,中心点,垂直距离,角平分线,两线交点等
形位误差量测,如同心度,真圆度,直线度,平行度等
强大之数学运算分析
影像直接经由计算机屏幕显示观察直接量测存盘
利用影像工具可快速进行2D轮廓边界点扫描
量测工件图形化显示,图形可存盘、打印,并可以转TXT、WORD、EXCEL及AUTOCAD档案式
提供公差分析,可进行有效之品管检验
工件的对象化可直接对对象进行几何基本运算
兼容于2000, XP操作系统
自动对焦
影像自动捕捉,操作简便,量测精度高
IUI功能,以尽可能少的时间完成操作
工作不必摆正,有座标转换功能,量测效率高
SPC功能
静态量测功能。
工件测量图片取像功能。
工作不必摆正,有座标转换功能,量测效率高
量程及精度 |
|
|
| |
工作台XY坐标量程 | 400mm×300mm |
|
| |
Z向坐标量程 | 200mm(可根据客户要求订制) |
| ||
XY向示值误差 | (2.5+L/100)µm |
|
| |
XYZ光栅数显分辨力 | 1µm |
|
|
|
花岗石工作台尺寸 | 612mm×545mm |
|
| |
工作台玻璃尺寸 | 460mm×360m |
|
| |
光学影像系统 |
|
|
| |
摄像机 | 高清晰工业级CCD彩色摄像机 |
| ||
|
|
|
|
|
变倍镜头倍率 | 0.7X~4.5X |
|
|
|
视频总倍率 | 20X~128X(19.5”显示器,分辨率1440*900) | |||
物方工作距离(标配) | 92mm |
|
|
|
物方视场(标配) | 8.1mm~1.3mm |
|
| |
镜头组配 |
|
|
| |
|
|
|
|
|
组配方式 | 放大倍率 | 物方视场(mm) | 工作距离( mm) | 是否标配 |
|
|
|
|
|
0.7X~4.5X变倍镜头+1X镜筒 | 20X~128X | 11.1~1.7 | 92 | 标配 |
0.7X~4.5X变倍镜头+0.5X镜筒 | 10X~64X | 22~3.4 | 92 | 选配 |
0.7X~4. 5X变倍镜头+0.5X附加镜+1X镜筒 | 10X~64X | 22~3.4 | 175 | 选配 |
0.7X~4. 5X变倍镜头+0.5X附加镜+0.5 X镜 | 5X~32X | 44~6.8 | 175 | 选配 |
0.7X~4. 5X变倍镜头+2X附加镜+1X镜筒 | 40X~256X | 5.5~0.9 | 36 | 选配 |
0.7X~4. 5X变倍镜头+2X附加镜+0.5X镜筒 | 20X~128X | 11.1~1.7 | 36 | 选配 |
照明及电源
光源 |
| 轮廓光源和八分区程控面光源: | LED冷光源 |
电源 |
| AC100~240V 50/60HZ 400W |
|
| 其它技术参数 |
| |
电脑 |
| 标配 |
|
|
|
|
|
测量软件 |
| Yingte-CNC |
|
操纵杆 |
| 标配 |
|
|
|
|
|
仪器净重 |
| 280Kg |
|
仪器外形尺寸(长 × 宽× 高) |
| 960mm×739mm×1667mm |
|
其他可选配件 |
| Renishaw简易测头,同轴光镜头等 |
