德鲁克PTX5072-TC-A1-CA-H0-PA压力传感器使用特点

来源:网络  作者:网络转载   2019-10-10 阅读:938

瑞轩电子科技(上海)有限公司-------国内一线仪器仪表供应商 。是全国仪器仪表行业“产品研发、销售、技术培训、设备维修”为一体供应商。该公司始终秉承着“以客户为中心,以结果为导向,做职业化的企业人”的先进服务理念。瑞轩电子科技(上海)有限公司专业供应德鲁克压力传感器销售/维修/回收等一站式服务,欢迎各位新老客户前来洽谈。

PTX5072德鲁克压力传感器是GE经典压力传感器PTX7517、PTX1400、PTX1400C的升级替代产品。德鲁克PTX5072提供了高性能的可配置压力测量解决方案。 德鲁克硅技术和模拟电路的优势使其在稳定、低功率和频率响应方面具有zui好的性能表现。

一、PTX5072系列压力变送器应用范围:

于石油和天然气、汽车、船舶、铁路、航天以及测试设备及过程工业等行业。

PTX-5072-TC-A1-CA-H0-PA

二、PTX-5072-TB-A1-CA-HO-PA压力传感器技术参数:
1、精 度:GE DRUCK  PTX5072-TB-A1-CA-HO-PA压力变送器zui大为±0.2% FS,一般为±0.1% FS(非线性、滞后及重复性综合误差)

3、PTX5072压力传感器本安选项:符合ATEX 1254 , Eex ia IIC T4 标准

4、零点和满量程:用户可通过内置的电位器进行5%调整

5、PTX5072温度影响:一般0.012%FS/℃,zui大0.017%FS/℃,-10~+50℃ 温度补偿范围;一般0.015%FS/℃,zui大0.02%FS/℃,-20~+80℃ 温度补偿范围

6、冲击和震动指标:1000G,0.5ms,正弦MIL-STD-202F(方式213B,条件A)

7、绝缘电阻:>10MΩ 500Vdc激励下;本质安全型 <5mA 500Vac
PTX5072压力响应:1kHz

8、输 出: 4~20mA(两线)

9、工作温度:-40~+100℃

选 项:

A:本安选项  ATEX 1254 , Eex ia IIC T4 标准 符合CE重工业标准,抗电磁干扰和辐射

B:压力转接头 G1/4内螺纹 (可选配各种转接头,如M20×1.5外螺纹、1/4NPT外螺纹等)

三、PTX-5072-TB-A1-CA-HO-PA压力传感器选型步骤:

1.选择型号

代码      型号

PTX50     基本型号

代码      电路接口

71        整体电缆(IP67)

72        M20内螺纹(IP65) 整体电缆(IP65)

72        6针插座(IP65)

74        DIN插座(IP65)PTX50

76        型号举例

2. 压力范围/单位

3. 选项(如果需要)

五、在高温下工作

为了检测UNIK5000传感器对高温的耐受性,给输出为4-20 mA 的此类传感器施加32V供电电压(比zui大供电电压高2V),时间为350小时(2周),温度为128°C(高于zui高环境温度)。 4-20 mA 电路比大多数其它电路要多一个晶体管元件,所以会产生更多的热量,尤其当供电电压较高时。

六、膜片材料

所有单元都使用哈氏合金C276,但是,当压力范围低于 700 mbar时,改用316L不锈钢。

湿/干差压单元的负压端口是一根窄管,通向传感模块的背面。进入此管的气体将接触316L不锈钢、派瑞克期玻璃、硅、结构粘结剂等材料。如果不确定测量介质与这些材料的兼容性,我们建议使用湿/湿差压单元。

七、UNIK5000传感器在其温度补偿范围以外的热性能怎样?

经补偿的传感器在温度补偿范围以内能获得zui佳的性能。我们通过热校准(选项CC)测量各单元在温度补偿范围以内的性能。

热漂移为非线性,所以如果某个单元的温度补偿范围为-20°C~80°C,则当温度为-40°C,此单元的性能会因为这20度的温度变化而可能产生相当大的误差。

这意味着为了让UNIK5000传感器发挥zui佳性能,选择正确的温度补偿范围是非常关键的。

GE公司生产销售的传统型号产品德鲁克压力变送器PTX1400系列和德鲁克压力变送器PTX7500系列产品将于2011年11月1日开始停产, 届时GE将不再接收任何新订单.GE德鲁克新产品UNIK5000系列新一代高性能压力传感器完美地结合了成熟的压阻硅技术、模块化模拟电路和引导的制造技术, 从性能指标上可替代PTX1400系列和PTX7500系列压力传感器. 具体替代方案如下, 请参考:

传统型号UNIK5000替代型号
PTX 1400PTX5072-TB-A1-CA-H1-PA
PMP 1400PMP5074-TB-A1-CA-H1-PA
PTX 7511PTX5012-TC-A1-CA-H0-PA
PTX 7516PTX5062-TC-A1-CA-H0-PA
PTX 7517PTX5072-TC-A1-CA-H0-PA
PTX 7533PTX5032-TC-A1-CA-H0-PA

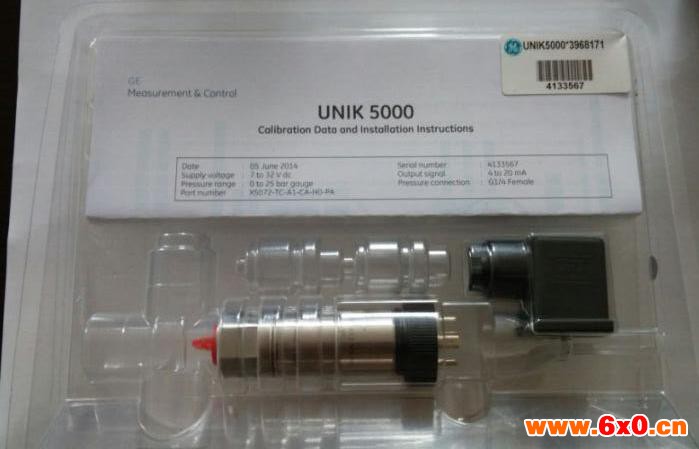

德鲁克UNIK5000压力传感器   德鲁克UNIK5000压力传感器      德鲁克UNIK5000压力传感器

druckUNIK5000压力传感器    druckUNIK5000压力传感器      druckUNIK5000压力传感器
