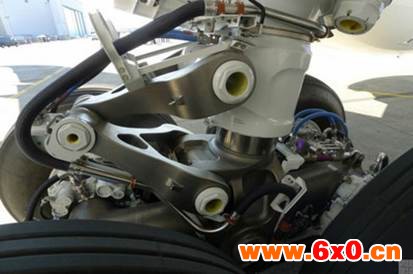

CREAFORM三维扫描仪在飞机起落架上的应用

客户问题：对于较老的飞机，现有的关于部件和工具的文档或数据通常非常有限。当一个部件坏了或磨损了，制作一个新的并不像发送一个CAD文件给一个机械师那么简单。

中显方案：利用CREAFORM三维激光扫描仪对飞机起落架进行数据采集，后期用DesignX逆向软件进行数据逆向重构得到CAD文件。

数据扫描：选择Handyscan 3D扫描仪对起落架进行扫描。Handyscan非常适合扫描超大尺寸异性结构的产品，这些零件很难在基于转盘的扫描仪上进行扫描。这部分被参考“点”覆盖，然后在几分钟内被扫描。使用Handyscan可以很容易地在小的难以到达的区域(如孔洞和凹槽)采集数据。

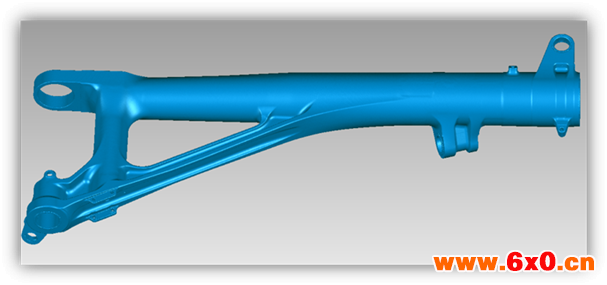

扫描数据

逆向设计：扫描数据导入Geomagic DesignX逆向工程软件。利用该软件建立了完整的三维模型。这是通过以草图的形式提取关键几何图形来完成的，然后可以使用草图来生成模型特征。然后将所建立的模型与扫描数据进行比较，以确保对所有特征进行正确、准确的建模。然后将实体模型导出为STEP文件并交付给客户。

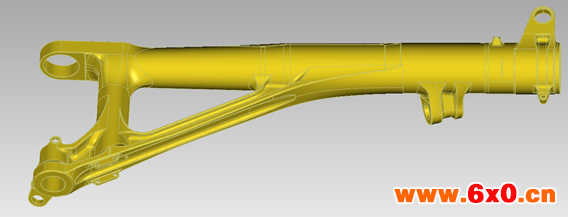

逆向CAD模型

中显方案优势：使用3D扫描，不需要在零件精度上做出妥协。所有重要的特性都被完整地捕获并用作逆向工程过程的参照。与传统的工程设计方法相比，三维扫描逆向建模是极其快速和廉价的。有了Handyscan这样的扫描仪以及Geomagic Design X这样功能强大的建模软件，整个逆向工程过程只需更少的时间和金钱就可以完成。接收CAD文件可以轻松导入任何主流CAD设计软件的完整且CAD模型允许公司在未来更好地备份、修改和改进设计。
