离心泵是如何分类的

来源:网络  作者:网络转载   2019-10-10 阅读:528

(1)按叶轮数目离心泵的分类

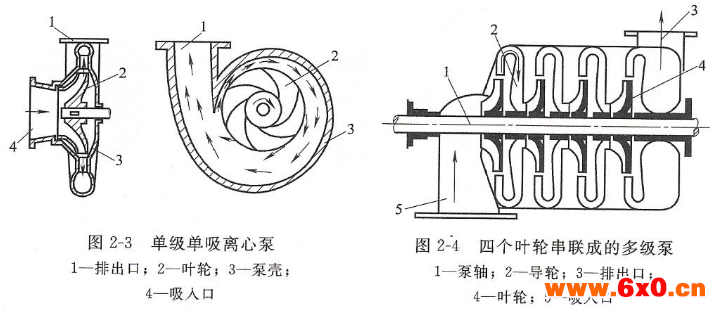

按叶轮数目可分为单级泵和多级泵。泵内只有个叶轮的称为单级泵,如图2-3所示。单级泵所产生的压力不高,般不超过1.5MPa。

液体经过个叶轮所提高的扬程不能满足要求时,就用几个串联的叶轮,使液体依次进入几个叶轮来连续提高其扬程。这种在同根泵轴上装有串联的两个以上叶轮的离心泵称为多级泵。如图2-4所示为四个叶轮串联成的多级泵。

(2)按叶轮吸入方式分

按叶轮吸入方式可分为单吸离心泵和双吸离心泵。在单吸泵中液体从侧流人叶轮,即泵只有个吸液口(图2-3)。这种泵的叶轮制造容易,液体在其间流动情况较好,但缺点为叶轮两侧所受到的液体压力不同,使叶轮承受轴向力的作用。

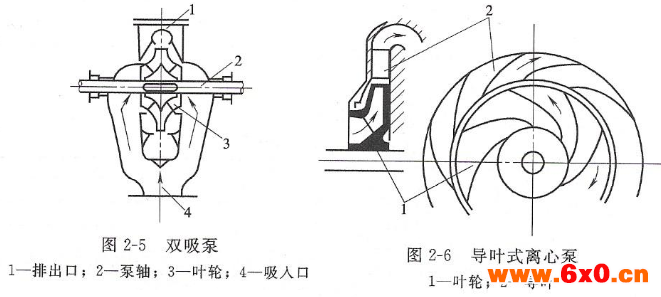

在双吸泵中液体从两侧同时流人叶轮,即泵具有两个吸液口,如图2-5所示。这种叶轮及泵壳的制造比较复杂,两股液体在叶轮的出口汇合时稍有冲击,影响泵的效率,但叶轮的两侧液体压力相等,没有轴向力存在,而且泵的流量几乎比单吸泵增加倍。

(3)按从叶轮将液体引向泵室的方式分类

按从叶轮将液体引向泵室的方式可分为蜗壳式泵和导叶式泵。蜗壳式离心泵的泵壳呈螺旋线形状,如图2-3所示。液体自叶轮甩出后,进入螺旋形的蜗室,其流速降低,压力升高,然后由排液口流出。蜗壳是很普遍的种转能装置,它将从叶轮甩出的液体的动能转换成静能头。它的构造简单、体积小,多用在低压或中压的泵上。

导叶式(又称透平式)离心泵如图2-6所示,液体自叶轮甩出后先经过固定的导叶轮,在其中降速增压后,进入泵室,再经排液口流出。多级泵大多是这种形式。

(4)按泵体剖分方式分类

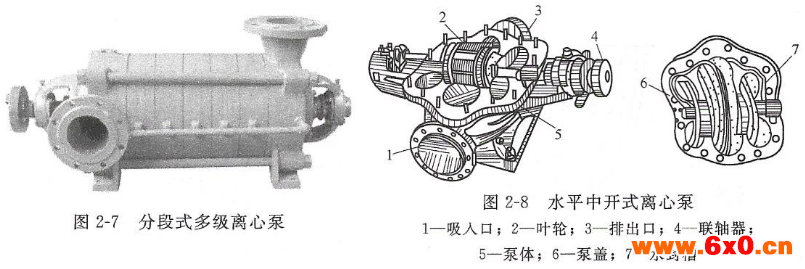

按泵体剖分方式可分为分段式离心泵和中开式离心泵。分段式离心泵整个泵体由各级壳体分段组成,各分段的接合面与泵轴垂直,各分段之间用螺栓紧固,构成泵体。如图2-7所示为分段式多级离心泵。

中开式离心泵的泵体在通过泵轴中心线的平面上分开。如果泵轴是水平的,就称为水平中开式离心泵,如图2-8所示;如果泵轴是垂直的,就称为垂直中开式离心泵。

(5)按叶轮的布置方式分类

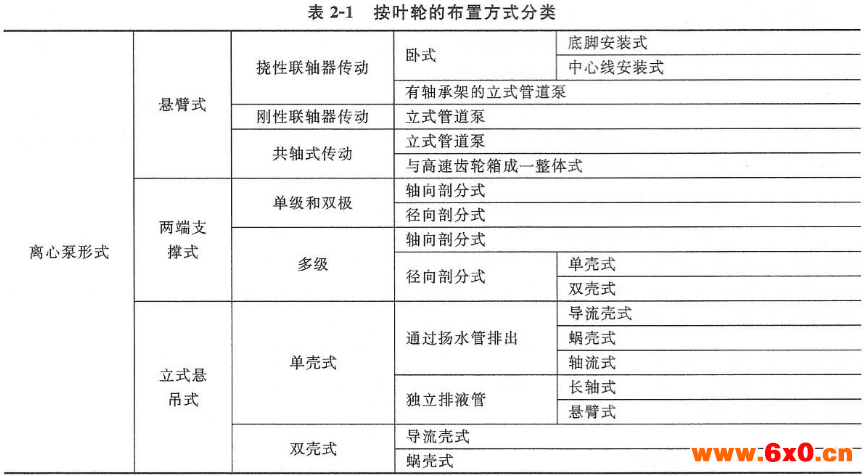

按叶轮的布置方式,API610和GB/T 3215《石油、重化学和天然气工业用离心泵》标准将离心泵分为3大类、18种形式,见表2-1。

(6)特殊结构的离心泵

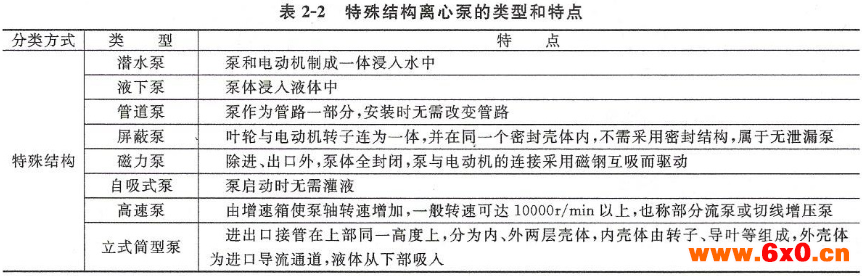

特殊结构离心泵的类型和特点见表2-2。

此外,离心泵还可按它转轴的位置而分为立式和卧式两种;按其扬程大小分成高压(扬程H>l00m)、中压(扬程H-20-l00m)、低压(扬程H<20m)三种。
