离心泵叶轮的分类及适用范围

来源:网络  作者:网络转载   2019-10-10 阅读:737

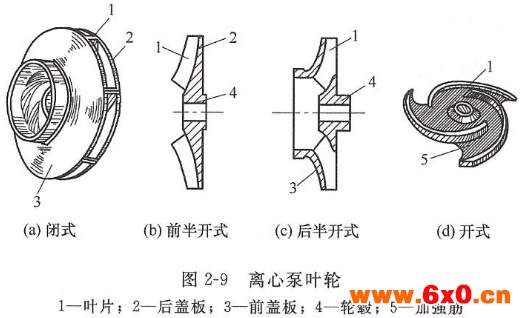

离心泵叶轮分类从外形上主要可分为闭式、半开式和开式三种形式,如图2-9所示。

闭式叶轮:[图2-9(a)]由叶片与前、后盖板组成。闭式叶轮的效率较高,制造难度较大,在离心泵中应用多。适于输送清水、溶液等黏度较小的、不含颗粒的清洁液体。

半开式叶轮:[图2-9(b)、(c)]般有两种结构:种为前半开式,由后盖板与叶片组成,此结构叶轮效率较低,为提高效率需配用可调间隙的密封环;另种为后半开式,由前盖板与叶片组成,由于可应用与闭式叶轮相同的密封环,效率与闭式叶轮基本相同,且叶片除输送液体外,还具有(背叶片或副叶轮的)密封作用。半开式叶轮适于输送含有固体颗粒、纤维等悬浮物的液体。半开式叶轮制造难度较小,成本较低,且适应性强,近年来在化工用离心泵中应用逐渐增多,并用于输送清水和近似清水的液体。

开式叶轮:[图2-9(d)]只有叶片及叶片加强筋,无前后盖板的叶轮。开式叶轮叶片数较少(2~5片),叶轮效率低,应用较少,主要用于输送黏度较高的液体以及浆状液体。

离心泵叶轮的叶片般为后弯式叶片。叶片有圆柱形和扭曲形两种。圆柱形叶片是指整个叶片沿宽度方向均与叶轮轴线平行,扭曲叶片则是有部分不与叶轮轴线平行。应用扭曲叶片可减少叶片的负荷,并可改善离心泵的吸入性能,提高抗汽蚀能力,但制造难度较大,造价较高。

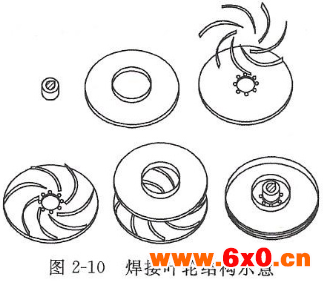

化工用离心泵要求叶轮为铸造或全焊缝焊接的整体叶轮。焊接叶轮是近年发展起来的,多用于铸造性能差的金属材料(如钛及其合金)制造的化工用特种离心泵。焊接叶轮的几何精度和表面粗糙度均优于铸造叶轮,有利于提高离心泵的效率。焊接叶轮结构示意如图2-10所示。

标签: 叶轮
