影像测量仪北京

来源:网络  作者:网络转载   2019-10-10 阅读:129

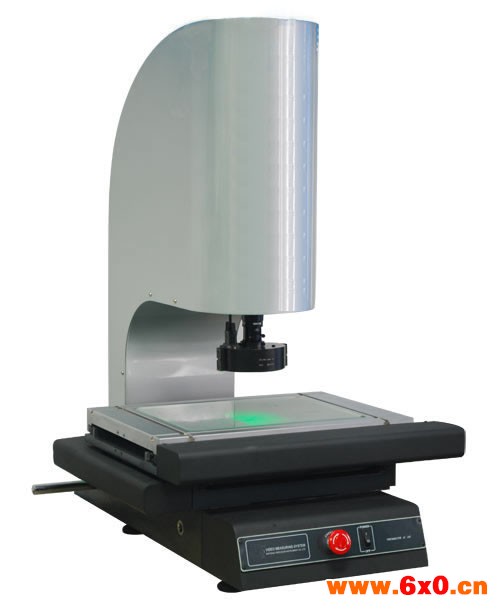

影像测量仪北京又名精密影像式测绘仪,是在数显投影仪的基础上的一次质的飞跃,是投影仪的升级换代版,它克服了传统投影仪的不足,是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪。

影像测量仪北京是一种由高解析度CCD彩色摄像器、连续变倍物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件与高精密工作台结构组成的高精度光电测量仪器。该仪器适用于以二坐标测量为目的的一切应用领域,机械、电子、仪表、五金、塑胶等行业广泛使用。(模具,螺丝,金属,配件,橡胶,PCB板,弹簧)

影像测量仪北京使用本身的硬件(CCD,目镜,物镜数据线)将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中,之后由软件在电脑显示器上成像,由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成,所以可以把他看作是实时检测设备,或者狭隘一点可以称为动态测量设备。如果配置合乎要求,设备绝对不会产生图象滞后现象。因工件大小而议,工作台可以选择不同行程。光源亮度可调,可以在各种光线条件下选择最合适的光源亮度。

测量功能

1、多点测量点、线、圆、孤、椭圆、矩形,提高测量精度;

2、组合测量、中心点构造、交点构造,线构造、圆构造、角度构造;

3、座标平移和座标摆正,提高测量效率;

4、巨集指令,同一种工件批量测量更加方便快捷,提高测量效率;

5、测量数据直接输入到AutoCAD中,成为完整的工程图;

6、测量数据可输入到Excel或Word中,进行统计分析,可割出简单的Xbar-S管制图,求出Ca,等各种参数;

7、多种语言界面切换;

8、记录用户程序、编辑指令、教导执行

9、大地图导航功能、模具专用立体旋转灯、3 D扫描系统、快速自动对焦、自动变倍镜头。

10、可选购接触式探针测量,用于接触式测量不规则的产品,如椭圆、弧度 、平面度等尺寸;

11、此外,测量仪还可以检测圆形物体的圆度、直线度、以及弧度

12、在影像仪下绘制的图像,可以直接保存为dxf文件,该文件可以在autocad软件中直接打开!或者是导入到三维软件中

13、测量仪若是在加了探针的情况下,还可以直接用探针打点然后导入到逆向工程软件做进一步处理!软件可以自由实现探针/影像 相互转换
