LDG-300电磁流量计
一、结构:
a、测量导管:由不锈钢导管、衬里和连接法兰组合而成,为被测液体现场工况测量的载体。
b、测量电极:安装在测量导管内侧壁,与轴流方向垂直,使测量液体产生信号的一对电极。
c、励磁线圈:在测量导管内产生磁场的上下两个励磁线圈。
d、铁芯和磁轭:将励磁线圈产生的磁场导入液体,并构成磁回路。
e、壳体:仪表外包装。
2、转换器:
即为智能二次表,其将流量信号放大处理单片机运算后,可显示流量、累计量,并能输出脉冲、模拟电流等信号,用于流体流量的计量或控制。
3、产品组装形式:
其分为一体型和分体型两种形式。

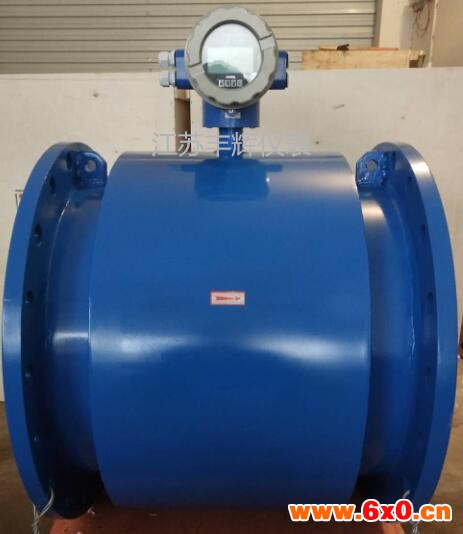

a、一体型: 传感器和转换器一体安装。

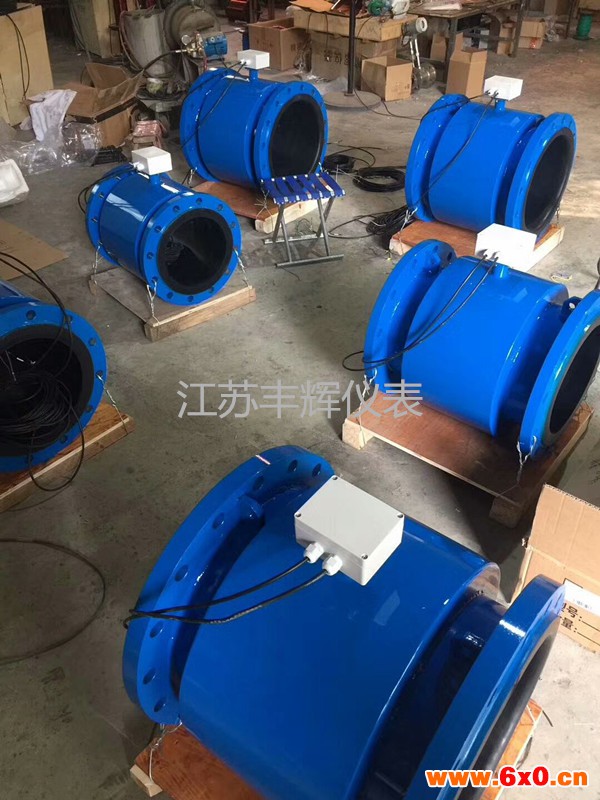

b、分体型:传感器和转化器分离安装,通过连接电缆形成流量计量系统。
c、为适应不同介质测量的要求,传感器的衬里和电极材料可以有多种选择。
LDG-300电磁流量计
二、技术参数:
公称通径(mm)(特殊规格可定制)
管道式四氟衬里:DN10~DN600
管道式橡胶衬里:DN40~DN2200
流动方向:正,反,净流量
量程比:150:1
重复性误差:测量值的±0.1%
精度等级:管道式:0.5级,1.0级
被测介质温度:普通橡胶衬里:-20~+60℃;高温橡胶衬里:-20~+90℃
聚四氟乙稀衬里:-30~+100℃;高温型四氟衬里:-20~+180℃
额定工作压力:(高压可定制)DN10-DN150:≤1.6MPa;DN200-DN350:≤1.0MPa
DN400-DN1000:≤0.6MPa;DN450-DN2200:≤0.25MPa
流速范围:0.1-15m/s
电导率范围:被测流体电导率≥5μs/cm
