高低温冲击试验箱冷却水塔的流量估算

来源:网络  作者:网络转载   2019-10-09 阅读:142

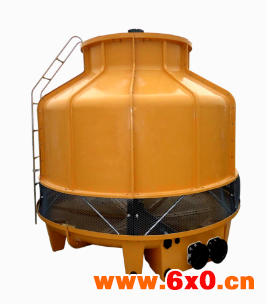

冷却塔是水与空气进行热交换的一种设备,它主要由风机、电机、填料、播水系统、塔身、水盘等组成,而进行热交换主要由在风机作用下比较低温空气与填料中的水进行热交换而降低水温。水塔的构造及设计工况在说明书上有注明,而我们现在采用的水吨为单位是国际上比较常用的单位。在计算选型上比较方便,另冷却塔在选型上应留有20%左右的余量。


以XX品牌RCU120SY2 为例:
冷凝:37℃;蒸发:7 ℃;
蒸发器:Q = 316000 Kcal/h,Q = 63.2m3/h;
冷凝器:Q = 393000 Kcal/h,Q = 78.6m3/h;
这些在XX品牌的说明书上可以查到。

如选用XX品牌冷却塔则:
78.6×1.2 = 94.32 m3/h(每小时的水流量);
选用马利SR-100 可以满足(或其它系列同规格的塔,如SC-100L);
在选用水泵时要在SR-100的100 吨水中留有10%的余量,在比较低的扬程时可选用管道泵,在扬程高时则宜选用IS泵,东莞市赛思检测设备有限公司。
100×1.1=110 吨水/小时。选用管道泵GD125-20 可以满足;

而在只知道蒸发器Q=316000Kcal/h 时,则可以通过以下公式算出需要多大的冷却塔:
316000×1.25(恒值)= 395000 Kcal/h;
1.25---冷凝器负荷系数;
395000÷5 = 79000 KG/h = 79 m3/h;
79×1.2(余量) = 94.8m3/h(冷却塔水流量);
(电制冷主机—通式:匹数×2700×1.2×1.25÷5000 或 冷吨×3024×1.2×1.25÷5000= 冷却塔水流量m3/h)

冷却塔已知基它条件确定冷却塔循环水量的常用公式:
a.冷却水量=主机制冷量(KW)×1.2×1.25×861/5000(m3/h)
b.冷却水量=主机冷凝器热负荷(kcal/h)×1.2/5000(m3/h)
c.冷却水量=主机冷凝器热负荷(m3/h)×1.2(m3/h)
d.冷却水量=主机制冷量(冷吨)×0.8(m3/h)
e.冷却水量=主机蒸发器热负荷(kcal/h)×1.5×1.25/5000(m3/h)
f.冷却水量=主机蒸发器热负荷(m3/h)×1.2×1.25(m3/h)
g.冷却水量=主机蒸发器热负荷(冷吨)×1.2×1.25×3024/5000(m3/h)

注:以上:1.2为选型余量1.25为冷凝器负荷系数。

Q=cm(T2-T1)t是时间,即降温需要多少时间。
算出来的制冷量单位是大卡(kcal/h),然后再除以0.86就是制冷量(w)。
如果是风冷,再除以2500,就是匹数。
如果是水冷,再除以3000,就是匹数。
Q单位J;冷却塔C比热,如果是水就是4.2kJ/K*kg ;T2-T1就是降温差值。
制冷量=Q/4.2/t。

高低温冲击试验箱 技术规格:

型号(CM)

SET-A

SET-B

SET-C

SET-D

SET-G

内部尺寸

40×35×35

50×50×40

60×50×50

70×60×60

80×70×60

外部尺寸

140×165×165

150×190×175

160×190×185

170×240×195

180×260×200

结构

三厢式(预冷箱)(预热箱)(测试箱)

气门装置

强制的空气装置气门

内箱材质

SUS#304不锈钢

外箱材质

冷轧钢板静电喷塑

冷冻系统

机械压缩二元式 复叠制冷方式

转换时间

<10Sec

温度恢复时间

<5min

温度偏差

±2℃

冷却方式

水冷

驻留时间

30 min

温度范围

预热温度

+60~200℃(40min)

高温冲击

+60~150℃

预冷温度

+20℃~-80℃(70min)

低温冲击

-10℃~-40℃/-55℃/-65℃

温度传感器

JIS RTD PT100Ω × 3 (白金传感器)

控制器

液晶显示触摸屏PLC控制器

控制方式

靠积分饱和PID,模糊算法 平衡式调温P.I.D + P.W.M + S.S.R

标准配置

附照明玻璃窗口1套、试品架2个、测试引线孔1个

安全保护

漏电、短路、超温、缺水、电机过热、压缩机超压、超载、过电流保护

电源电压

AC380V 50Hz三相四线+接地线
