SMC冷冻式空气干燥机选购指南

SMC冷冻式空气干燥机采用不锈钢制热交换器，耐腐蚀性大幅提高 （IDFA4E～75E）电源电压：单相AC230V （50Hz）臭氧破坏系数为“0”。IDFA*E系列SMC冷冻式空气干燥机选购指南

空气干燥机的选型有必要根据使用条件进行空气量的修正。根据以下步骤进行选定。

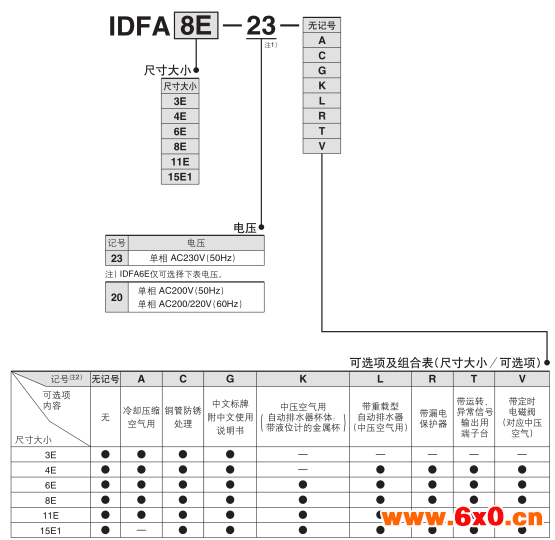

注1：因为G螺纹（PF螺纹）上可对应R螺纹（PT外螺纹），所以没有螺纹规格“F”的设定。R螺纹（PT外螺纹）变换用连接器与标准品一同包装出库。
注2：多个可选项的组合按字母顺序表示。
但没有下列组合。
K 、 L 、 V的组合（只可安装1个自动排水器）。
注3：可选项规格详见P.9和P.10。
注4：IDFA6E-20仅可选择可选项记号“H” （自动排水器用杯：金属杯）。但没有K 、 L 、 V的组合。

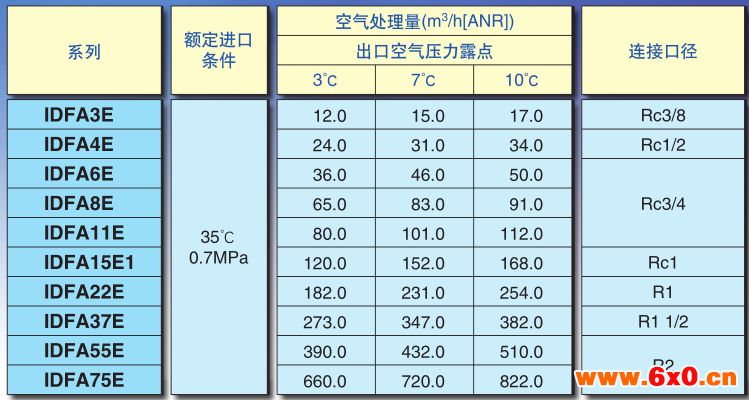

ANR表示20℃大气压、相对湿度65%状态时的值。根据空气压缩机吸入状态［32℃大气压、相对湿度75%］时换算的处理空气量。不能保证在使用范围的任意使用条件下都达到额定处理空气量。额定规格以外，按型号的选定方法（P.2）选定型号。

可选项R以外的产品未装备漏电保护器。漏电保护器另购。额定时的参考值不是保证值。不要用在热的设定值上。本装置发生突然停电（包含瞬间停电）后，有时从再次通电直到正常运转需要一定时间，也存在即使通电，但是由于保护元件的动作，而不能正常启动的情况。

应避开的设置场所注意：
1.直接受到雨淋、风吹、湿气较大的场所(相对湿度85%以上的场所)。
2.受阳光直射场所。
3.灰尘较多的场所、有腐蚀性气体和可燃性气体的场所。不得不在腐蚀性气体环境中使用的情况应选择C(铜管防锈处理)。
4.通风环境不好，炎热场所。
5.不要太靠近壁面。结合使用说明书的《维护空间》分开。
6.有吸入空压机或其他的干燥机的排出气体(热风)的场所
7.有震动的场所。
8.排水有可能冻结的场所。
9.请在环境温度在40℃以下时使用。
10.车辆、船舶等移动的物体。
11.压力和流速急剧变化的场所。

关于排水管注意;
1.IDFA3E～75E上，应安装聚氨酯管作为排水管。使冷凝水流入冷凝水箱。
2.请避免排水管向上竖立、弯折、损伤和阻力过大。（自动排水器不动作，水分会沿空气出口侧流出。）不得不朝上竖立的场合，请降低至自动排水器的位置。
3.因为有管接头，所以请使用外径10mm、全长5m内的管子进行配置。
