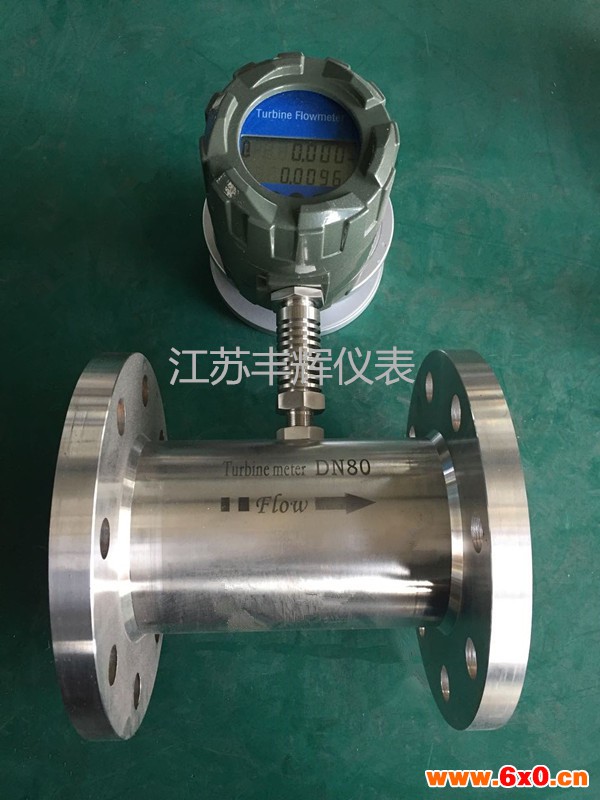

LWGY-50液体涡轮流量计
一、工作原理:
传感器内的涡轮在流体作用下产生旋转使信号检测器的磁场产生变化,因此在信号检测器的线圈中,感应出交变电压,在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流体的流量(流速)成正比。
二、设计特点:
涡轮流量计采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在少量泥沙与污物的介质中工作。传感器采用不锈钢结构,(涡轮采用2Cr13)防腐蚀性能好,采用红宝石轴承并配硬质合金(LT6)轴套保证了涡轮传感器的使用寿命和长期的稳定性,钐钴永磁合金作为信号检测器,输出信号强,磁稳定性好,可在0-120℃介质正常工作。流量计本身具有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,安装使用相当方便。
三、技术参数:
◆测量口径: 管道式:DN0.5~DN600;
◆精度等级:±0.2%,±0.5%,±1.0%;
◆环境温度: -20℃~+50℃;
◆介质温度: 测量液体:-20℃~+120℃;
◆公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa;
◆防爆等级: ExdIIBT4;
◆连接方式: 螺纹连接、卡箍连接、法兰连接、插入式等;
◆输出功能:脉冲输出,4~20mA两线制电流输出,带有RS485通迅接口。
LWGY-50液体涡轮流量计

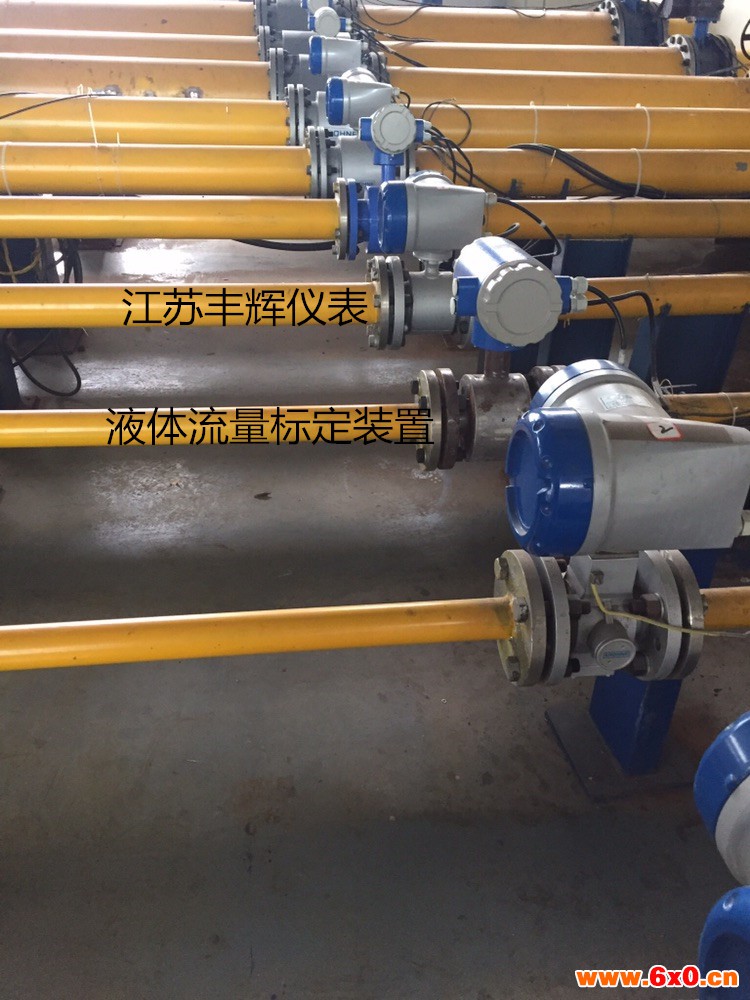

四、安装:
1、上、下游直管段长度不够;
2、仪表测量管内径与配管内径偏差大;
3、安装不同心、密封垫凸人管内;
4、仪表流向装反;
5、检测元件被杂质覆盖;
6、检测灵敏度降低,小流量漏计;
7、管道泄漏(例如安装在地下的管道,小的泄漏不被发现),阀门泄漏,旁通阀泄漏造成累积流量(总量)偏小;
8、存在两相流、脉动流影响准确计量。
