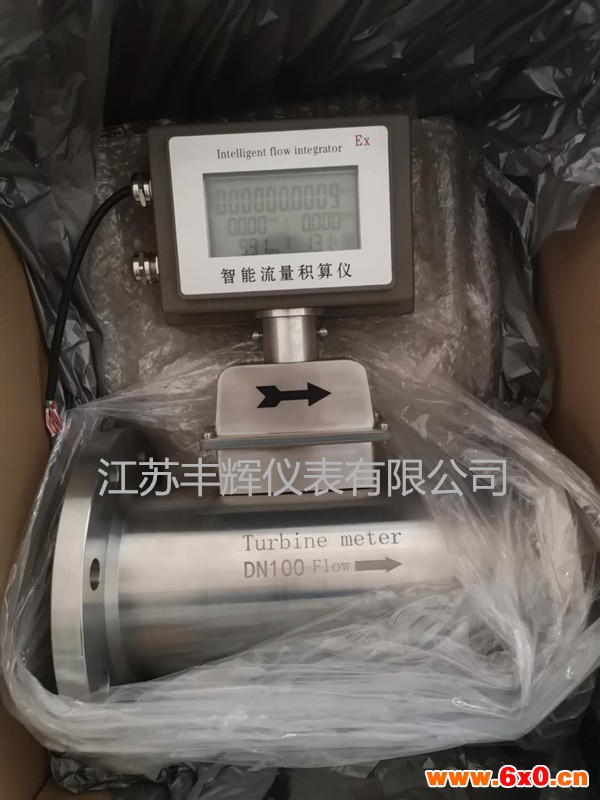

DN50天然气专用流量计

DN50天然气专用流量计

本产品具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65，适用于天然气、干煤气、压缩空气等的测量，广泛用于石油、化工、冶金、科研等领域的计量、控制系统

一、安装：
1、安装前，管道须吹扫干净，以防残渣铁屑影响流量计的正常运转。
2、安装前，用微小气流吹动涡轮时，涡轮能转动灵活，并没有无规则的噪音，计数转动正常，无间断卡滞现象，则流量计可安装使用。
3、安装时法兰和管道法兰中间要加密封垫圈。
4、气体流量计前应加装过滤器，气质较脏的场合应加装油过滤器，用户订货前，可同时向我公司订货，严禁过滤器和流量计直接相连。
5、在安装时前后均应加截至阀门。
6、法兰盘连接处管道内经处不应该有突起相连接。
7、天然气流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。
8、安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所。
9、不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合。

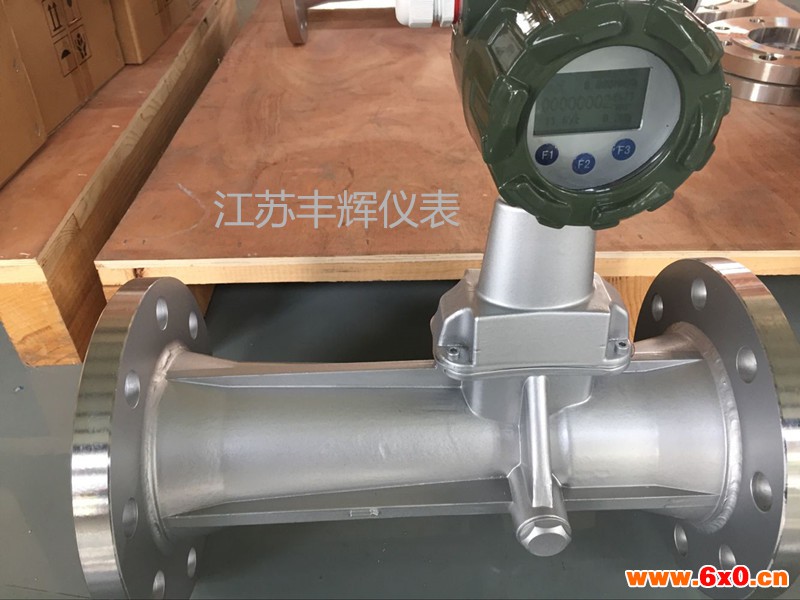

DN50天然气专用流量计

二、技术参数：
◆仪表口径（mm) 20、25、32、40、50、65、80、100、125、150、200、250、300、400；
◆精度等级 ±1.5%R（±1%R需特制）*；
◆量程比 1:10 ；1:20 ；1:30；1:40；
◆仪表材质 表体：304不锈钢或铸铝，叶轮：防腐ABS或优质铝合金，转换器：铸铝；
◆工作电源 ：A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
            B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。当电压低于2.0时出现欠压指示；
◆整机耗能 ：外电源：< 1W；
            内电源:平均功耗≤ 1W,可连续使用三年以上；
◆信号输出功能：脉冲信号、4-20mA电流信号、控制信号；
◆通讯输出功能 ：RS485通讯；
◆信号接线口：内螺纹M20×1.5或其他；
◆防爆等级：ExdⅡBT6或ExiaⅡCT4；
◆防护等级：IP6

三、特点：
1、具有防腐功能，可测量具有腐蚀性的气体流量。
2、采用低功耗单片微机技术，整机功能强大、使用功耗低、性能可靠。
3、具有非线性精度补偿功能的智能流量显示表头，修正公式精度优于±0.02%。
4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强。
5、采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年。
6、采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量。
