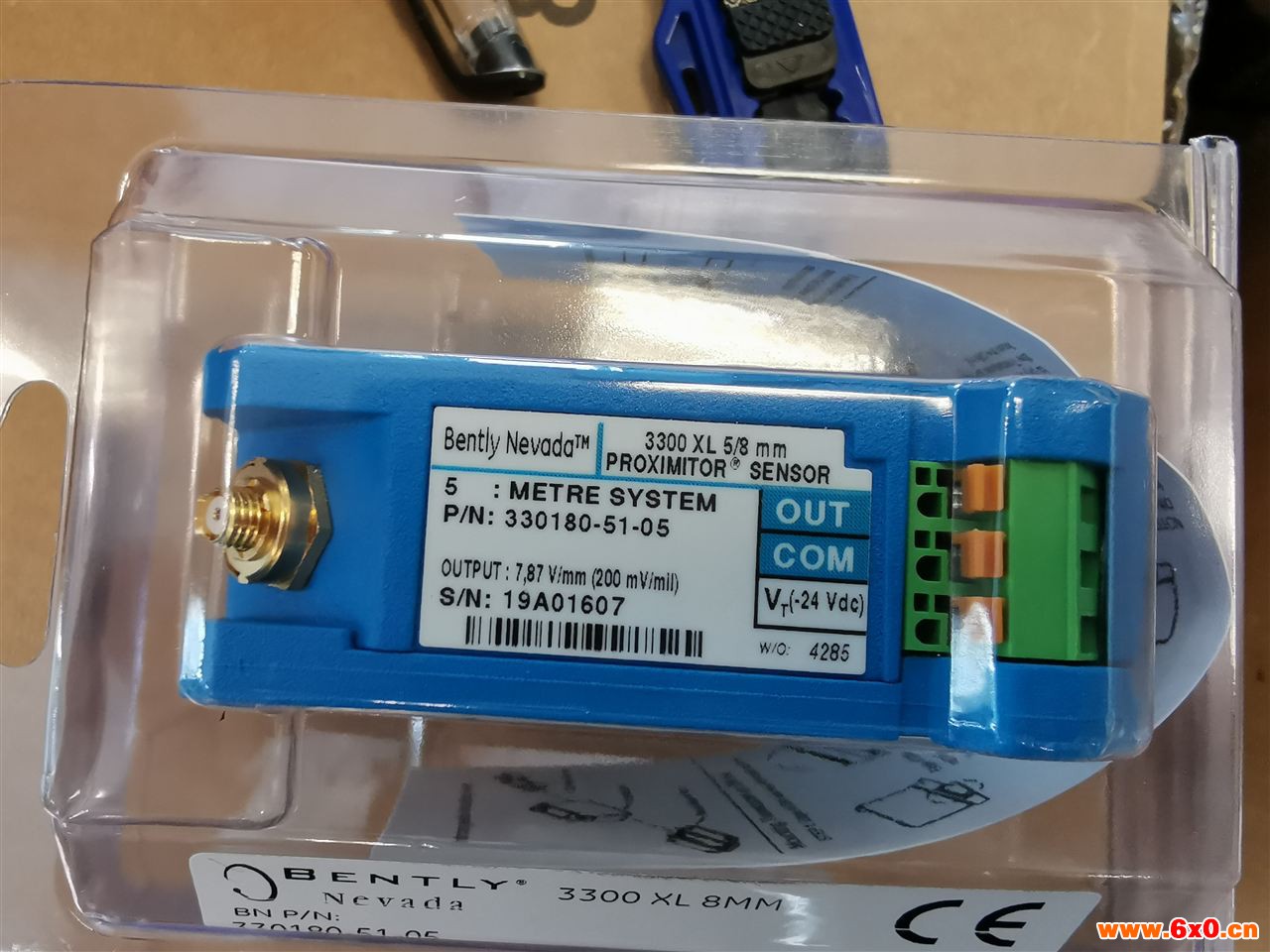

美国本特利330180-51-05前置器安装方法及原理

来源:网络  作者:网络转载   2019-10-10 阅读:985

美国本特利330180-51-05前置器安装方法及原理:美国本特利Bently公司检测控制技术的重点业务涵盖了各行各业和众多应用,包括无损检测(NDT)、传感、资产状态监测、控制和仪表和辐射测量。我们正不断建立实践并探索未来的解决方案,这一切的努力都是为了保证我们的客户享有的质量、安全、服务和生产率。
  BENTLY本特利传感器通常安装于机器内部或表面,用于测量振动、位移、转速、压力、扭矩及能量等。本特利内华达提供多种传感器,均可满足工业环境的使用要求,部分传感器在采取本质安全栅、电磁绝缘等方法后,可安装于危险地区。如果您的需求不在我们的标准产品范围内,我们还可以对已有产品进行改造,或开发出全新的产品,以满足您的需要。
本特利产品主要有:BENTLY本特利通讯模块,本特利BENTLY振动探头,本特利BENTLY振动监测器, 本特利BENTLY前置器,本特利BENTLY位移传感器,本特利BENTLY位移探头,特利BENTLY传感器,本特利模块,本特利延伸电缆,本特利加速度计,BENTLY电源模块,BENTLY电缆接头,BENTLY位移监控系统,BENTLY高温计, BENTLY磁探手,BENTLY控制电缆,BENTLY便携式仪表
探头的前置器一般提供探头需要的电源,对信号进行放大、检波和滤波等。
电涡流位移传感器的探头线圈接受前置器振荡电路来的高频电流,在其周围产生高频磁场,该磁场穿过靠近它的转轴金属表面,在其中产生一个电涡流,该电涡流产生的磁场方向和线圈磁场方向相反,改变了原线圈的感抗,该感抗的变化随探头顶部金属表面的间隙变化而变化。
前置器检测电路检测探头线圈的感抗变化。再经放大电路将感抗变化量变换放大成相应电压变化信号输出。经监测仪进行转换,根据测量的要求将其输出电压的直流部分用做位移量的检测,交流部分用做振动值的检测。
美国本特利330180-51-05探头的安装方法:


(1)探头与前置器选择。在探头安装方面,还要结合探头直径和传感器与被测轴的安装间隙确定传感器的位置。目前,系统采用的探头直径包含5mm、8mm、11mm等多种。在直径越大的情况下,可监测的间隙范围越大,也将输出不同的曲线线性段。在探头选择时,还要对监测对象的变化范围及对象大小进行确定,并结合现场条件确定是否选择带铠装层的探头。具体安装探头时,可以采用电气测隙安装法和机械测隙安装法,结合探头到前置器安装盒的距离进行前置器大小的确定。常用的前置器有5m或9m,具有电源极性错误保护和输出短路保护功能,可以避免电源端、输出段或公共端出现接线损坏设备的问题。在现场防爆箱内,可固定前置器,同时需要做好绝缘。
(2)延伸电缆选择。在探头与前置器之间,需要连接延伸电缆。在电缆选择上,需要结合测量和安装需要进行电缆选择。比如在探头为330105-02-12-05-02-00的情况下,如果前置器为330180-90-00,就要采用330130-085-02-05的延伸电缆。在此基础上,应确保探头尾线电缆长与延伸电缆长之和等于前置器要求的电缆长,以确保前置器能够得到正常送电,向探头发送特定频率的无线电频率信号。为此,需确保电缆电容与前置器匹配。此外,在前置器与显示单元之间,需利用三芯导线进行电缆的屏蔽,电缆长最大应为305 m。
(3)电压值设定。在探头安装前,需要做好电压值的设定。按照要求,探头安装前,转轴的位置需要在总串量中间位置,所以在转轴设置时需先打串量,确定转轴偏移方向。如果转轴位置对中,探头为零位,对应安装电压为线性曲线中间值,即-10V。结合系统设定值和校验曲线,可确定零点电压。针对8 mm探头,由于探头线性范围为2 mm,其有效距离在0.25~2.3 mm之间,可以输出-2到-18 V的电压,需将零点设定在1.27mm的位置,对应电压为-10V。如果系统组态量程在-0.75~0.75 mm范围内,中间位置为零,需先校对中探头才能安装。
(4)探头安装步骤。在实际安装探头时,以8mm探头为例,需要准备好万用表、小活动扳手和开口扳手等工具,在系统中进行探头零点电压值查看。针对新增探头,需结合单校曲线进行零点电压确定,在系统中进行组态。完成探头安装准备后,需打串量,在总串量中间值位置进行轴的固定。利用万用表,对前置放大器的com端和out端进行测量,然后才能进行探头安装。在实际安装时,需要沿着顺时针方向将探头拧入支架。为避免电缆不被绞坏,需要使探头与电缆保持断开。在碰触轴端面时,可以将探头与电缆连接起来,并进行万用表电压的实时观察。反向拧动探头,使其与轴端面保持一定距离,直至电压指示与零点电压接近才能停止拧探头,然后通过微调进行探头安装。如果电压指示值偏大,需利用开口扳手将螺母锁紧,然后沿着顺时针方向微微拧动,确认万用表示值,直至示值等于零点电压,可以将螺母完全锁紧。完成探头安装后,需要对转轴打串量。在实际走动串量与系统示值相同的情况下,可以认为探头性能良好。
