电磁流量计在用于酒精的流量测量中的应用说明

来源:网络  作者:网络转载   2019-10-10 阅读:190

电磁流量计

智能电磁流量计


酒精在生产过程中,醪料是一种含有纤维状干物质的粘稠液体,它是一种含有多种组分的混合物料。其主要组分为水,其次是酒精,其它组分有醇类,醛类,酸类、酯类以及其它固体杂质,它的比重约为1,pH值约为4~4.5,电导率约为400μS/cm。根据醪料特性,大多选用电磁流量计用于醪料计量。

1、仪表的选用

主要是根据醪料特性及其流量的大小,使用温度和安装环境等因素来选择。在酒精生产过程中,经预热器加热至70℃左右流人醪塔,对于10000T/a的酒精装置,醪料的正常流量为19-20m³/h,一般采用DN100的管道输送,其流速约为1m/s,电磁流量计的选择主要包括以下几项。

①、仪表形式

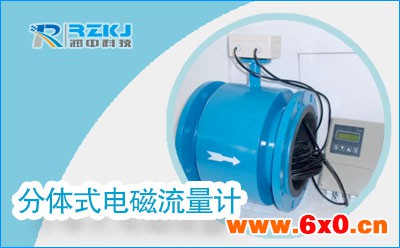

由于酒精蒸馏工序处于易燃易爆场合,好选用防爆型电磁流量计,并根据安装环境选择分体型式或者一体型式,如果既要现场就地显示,又需要在控制室内显示,则应选用智能型电磁流量计。

②、流量的上限应保证流体的正常流量在仪表上限的5o%左右;小流量不低于上限的30%,大流量不超过上限的90%。

③、智能型电磁流量计的口径当流体的流速在0.5-10m/s时,可选择与物料管遭口径相同的变送器以方便安装,如果流速较低时,则应选择小于物料管道口径的变送器,以提高流体流速,以满足仪表测量要求。同时应考虑口径越大,仪表的价格越高。

④、智能型电磁流量计的电极及衬里材料主要根据被测介质的腐蚀性、耐磨性及使用温度等条件来选用,醪料腐蚀性较弱,磨损性较小,介质为常温,因此,电极材料选用普通耐酸钢1Crl8Ni9Ti,衬里选用聚氪醋橡胶即可满足要求。

⑤、二次仪表一般采用数字式显示仪表.要求具有瞬时流量和流量累计功能。


2、仪表的安装

①、智能型电磁流量计安装时,为保证变送器测量管内始终充满流体,变送器应安装在垂直管道上,流体的流向为由下而上,既可避免醪料中的固体颗粒在测量管内沉积,又使醪料充满测量管,使内衬磨损均匀,延长使用寿命,提高测量准确性。

②、正常情况下,变送器前直管段应不少于5倍通径,后直管段不少于2倍通径。当变送器前有阀门或弯头时,则前直管段的长度应不少于10倍通径。

③、变送器内二电极的中心轴线应处于水平状态,否则,会增大测量误差。

④、智能型电磁流量计变送器口径小于管道口径时,两侧渐缩管的圆锥角应小于15°。

⑤、由于醪料为易结垢介质,应安装旁通管路并设置盲板或清洗口,以利于清洗测量导管和电极。

⑥、智能型电磁流量计变送器必须良好接地,接地电阻应小于10Ω。
