排水板水平通水量测试仪工作原理

排水板水平通水量测试仪工作原理：
通过送水泵将送水溢流水箱中的水送入工作容器内，使容器内充满水，再启动加压泵，为加压容器加压，通过压力控制智能表控制水压，再由加压容器将压力传递至工作容器，使之压力平衡。

相关设备防水卷材测厚仪

排水板水平通水量测试仪组成：

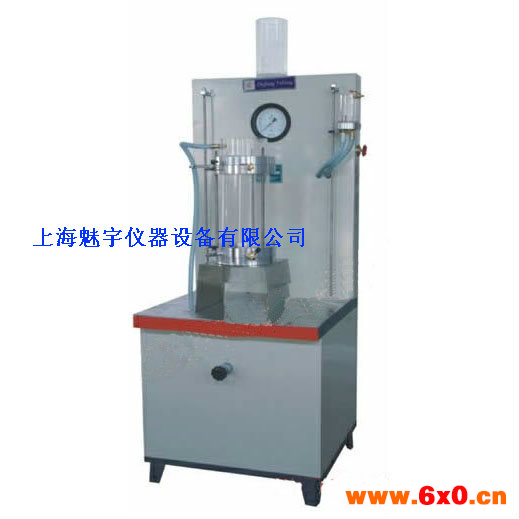

排水板通水仪示意图
■工作容器
■溢流平衡水箱
■进水压力水箱
■压力控制智能表
■加压铜管
■压力传感器
■加压泵
■压力表
■排水管
■进水平衡箱
■送水管
■时间控制智能表
■进水口
■送水溢流水箱
■水位显示器
■排水口
■送水泵（见图）
它由不锈钢制成，分八个主要组成部分：工作容器、加压容器、溢流平衡水箱、进水平衡水箱、进水压力水箱、送水溢流水箱、电动加压泵、电动送水泵。
排水板通水仪的工作容器由φ130、厚2mm的不锈钢圆筒与φ200,厚l0mm的法兰盘焊接而成，有效长度为40cm。法兰盘的中间开椭圆孔，孔口尺寸为120mm×15mm，与孔口底边齐平设置带孔眼的不锈钢承托盘。型排水板通水仪工作容器上布置加压表、排水口（带阀门）.加压口（带控制阀）、送水口（带阀门）、溢流口（带阀门）。
进水平衡水箱高30cm,通过150mm×40mm的水平连接段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘一致。在水箱高l0cm处设置进水口。水箱内设置一道高25cm（以水箱的底面为基点）的溢流坎，进水平衡水箱的外侧设置溢水口1。
溢流平衡水箱高为7cm，通过150mm×40mm的水平连连段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘一致。水箱内设置一道高5cm（以水箱的底面为基点）的溢流坎，溢流平衡水箱的外侧设置溢水口2。

排水板水平通水量测试仪概述：
该仪器用于检测各种土工合成材料。符合SL/T237-1999土工合成材料试验规程，其截面宽度为l0cm，厚度为5mm左右。 本产品应国家建材局质量检测中心要求，由我厂研制生产，

排水板水平通水量测试仪参数：
■试验尺寸：100mm*450mm
■电源电压：380v
■重量:220Kg
■外形尺寸：1100*650*950

排水板水平通水量测试仪使用说明：
■安装试样
将试件裁成约48cm长的试样，两头的滤膜各除去lcm，将试件的4只角剪成45°倒角，并小心地装入管状乳胶膜内。
把排水板连同乳胶膜通过工作容器的孔口送入容器，沿承托板从另一孔口送出，使法兰盘两端的外露长度为4cm左右。
用橡胶挚分别套住排水板的出露部分，使橡胶垫紧贴法兰盘外侧，并将乳胶膜翻转包在橡胶垫上。另两块橡胶垫分别套住排水板的剩余出露部分，使乳胶膜的翻转部分被央在橡胶垫之问。排水板的滤膜应超出橡胶垫。
通过4颗螺杆分别将进水平衡水箱和溢流甲衡水箱固定在工作容器上，均匀拧紧螺丝
■通水
打开送水泵、进水口阀门3通过进水口给进水平衡水箱注水，使溢流平衡水箱的溢流口2中有水流出，持续一段时间，以使排水板中的空气排除和滤膜充分湿润。之后关闭进水口阀门3。 5.3加压
打开工作容器的排水口和送水口阀门，打开送水泵开关，通过送水口进水，至排水口有水流出时关闭进水口排水口，打开加压泵开关，通过加压泵加压至要求压力自动停止。

简介：

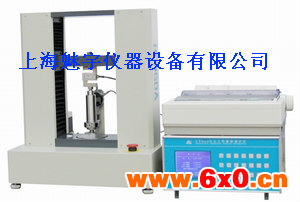

该仪器适用于测定土工合成材料在不同压力和规定受压时间下的厚度。

参数：
◆符合标准:ISO 9863, GB/T 13761, ASTM D5199, JTG E50 T1112, SL/T 235-1999。
◆基准板直径仪：Ф112mm。
◆压脚面积：2500 mm2。
◆压力：2±0.01/20±0.1/200±1kPa。
◆厚度测试范围：0～12 mm。
◆厚度zui小分度值：0.001mm。
◆稳压时间：30s 可数字设定。
◆数据输出：液晶中文菜单显示，可连接打印机。
◆电源：220±10%V 100W。
◆外形尺寸：540×460×640mm（L×W×H）。
