德国科隆KROHNE是一家致力于研发和生产流量仪表和物位仪表等工业测量仪器的国际化公司。从生产转子流量计起家的科隆公司,也是家将法拉第电磁感应定律成功运用于工业测量领域的测量仪表制造商。

德国科隆KROHNE公司在中国已具备了电磁流量计、质量流量计、转子流量计、涡街流量计、雷达物位计等主要测量仪表的生产及标定能力,不但可为中国主要工业测量领域提供高科技产品及择优的测量解决方案,也可为整个大中华区提供更有力的支持

下面介绍一下转子流量计测量原理:

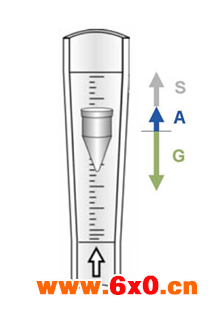

转子流量计的主要部件是一个底窄上宽的垂直的锥形测量管,一个特殊形状的浮子可在其中自由地上下移动。

介质在测量管中自下而上流动。这样,浮子在流体的推动下上升并与管壁之间形成一个环形间隙,当浮子上的受力达到平衡时,浮子停止上升。

作用在浮子上的三个主要的力:

浮力A,取决于介质密度和浮子体积。它是一个恒定力(当密度恒定时)

重力G,取决于浮子质量。浮子可以采用如不锈钢,铝,钛或橡胶等材质

流体推力S,流体推力随着流量的变化而变化 ,直到达到新的力平衡。

不同的量程通过不同的锥管尺寸(如DN15,DN25..)获得。

锥管形状(腔体形状,长度等)

浮子形状 (产生阻力)

浮子材质 (质量)

每个流量值对应于一个特定的测量锥管和浮子位置形成的环形间隙。对于玻璃测量锥管,流量值可以直接从浮子读数线对应的刻度上读出。对应金属锥管,浮子位置通过磁耦合的方式转换到显示器上。

VDI/VDE 3513 B1.1导则描述了转子流量计的刻度转换。它将所有参数包括材质和流量参数,以及密度,粘度,压力和温度纳入考虑之中。

这种方式同样适用于工况条件变化情况下的刻度转换。

转子流量计的精度

根据2008版的VDI/VDE3513,修改了转子流量计的精度定义。转子流量计的精度不在以精度等级而是以两个新的参数确定:G和qG

允许误差 G: 常数, 以测量值的百分比表示允许误差 ,适用线性限值 qG 以上

线性限值 qG: 流量限值以满量程的百分比表示。在该值之上,允许相对误差为常数。

在限制值 qG 以下,允许误差随流量减小而增大

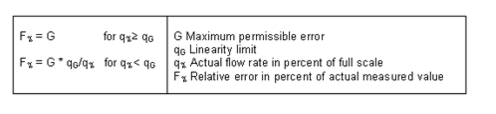

对于给出的大G 和 qG 允许值,相对误差根据VDI/VDE 3513 表2(08/2008)按如下确定:

 科隆测量仪表可以通过水和空气标定. 并转换成对应工况条件下的参数并据此产生仪表刻度。

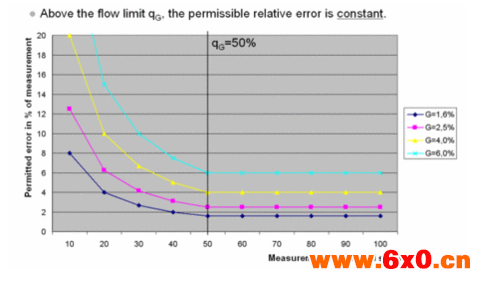

 不同的允许误差G在线性限制值qG = 50%下的举例

详情请见:德国科隆KROHNE转子流量计
