德国威卡WIKA电子流量开关说明书

来源:网络  作者:网络转载   2019-10-10 阅读:842

德国威卡WIKA提供的产品主要包括:机械压力表、电子压力变送器、电接点压力表、隔膜密封、SF6气体密度计、校验设备、机械温度计、电子温度测量及保护套管等。德国威卡Wika拥有ISO9001和ISO14001质量及环境管理体系认证,并可根据客户的需要提供如NEPSI、CE、HP0等产品认证。

电子流量开关 FSD-3 型 带显示,用于液体介质



应用

■ 控制冷却润滑系统

■ 监控冷却回路

■ 控制过滤器单元

■ 泵的空转保护

产品特性

■ 可靠监测液体介质的流量

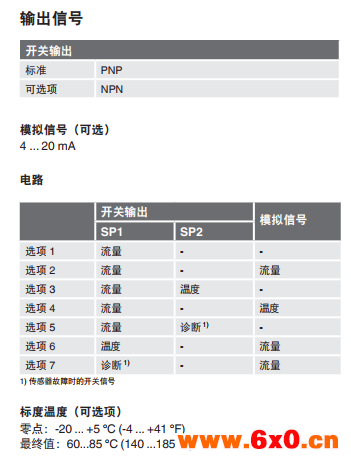

■ 支持流量、温度和诊断的开关和模拟输出

■ 通过自带数显仪轻松实现参数化

■ 无运动部件,无磨损

描述

在设计和功能上获得奖项 PSD-30 曾摘得 “iF 产品设计奖” 桂冠,这充分证明威卡 (WIKA) 开关产品系列的成功的设计和出色的功能已得到 专业认可。 坚固耐用的 LED 显示屏支持 9 mm 高(目前大的)的 字符显示,且字符稍有倾斜,使得用户能远距离轻松读取。 简单直观的 3 键式菜单导航系统,无需其它辅助设备,并且 菜单导航符合 VDMA 标准。

无磨损

FSD-3 基于量热测量原理,无任何运动部件,可实现无磨损 测量。

液体介质流量监测

FSD-3 能可靠监测液体介质流量,有助于过程安全。 当流量高于或低于设定值时,FSD-3 的开关输出会激活下游 的调节器或控制装置,从而防止由于泵、具和主轴减速而 导致的人员伤害或生产受损。

温度监测

FSD-3 还能监测介质温度并输出相关数据,无需其它测量 设备。 诊断功能 当检测到传感器缺陷时,可选的诊断功能能可靠地输出 报警信号,以及时触发下游安全功能。

测量范围

流速

水: 5...150 cm/s

油: 3...300 cm/s

出厂默认设置是以水作为介质进行的。建议通过菜单根据 系统的小/大流量来进行此调节。

温度(可选项) -20 ... +85 °C (-4 ... +185 °F)

数显 14 段 LED,红色,4 位,字符尺寸 9mm(0.35 英寸) 显示器可电子控制转动 180°

供电电压

电源

DC 15 ... 35 V

电流消耗

■ 有模拟信号的开关输出: 175 mA

■ 无模拟信号的开关输出: 150 mA

总电流消耗

大 650mA,包括开关电流

非重复性

流量(5...100 cm/s): ≤ 2 cm/s

温度: ≤ 0.5 K

标准条件下的准确度

流速 (5 ... ≤ 100 cm/s): ≤ 测量范围终值 ±5 %

流速 (> 100 ...175 cm/s): ≤ 测量范围终值 ±10 %

温度: ≤ ±1,5 K

包括非线性精度、回差、零点偏移和满量程偏差(与根据 IEC 61298-2 测得的误差值对应)。

流量传感器的准确度取决于热导率和探头的污染情况。

流量开关能够可靠地监控流量损失和干运转。还有,因具有模拟信号,它仅应用作趋势指标,以便监视过程变化,例如过滤器阻塞。

-20 ... +85 °C (-4 ... +185 °F) 条件下的温度误差

流量:≤ ±0.4 cm/s/K

标准条件

温度: 15 ...25 °C (59 ...77 °F)

大气压力: 860 ...106 kPa (12.47 ...15.38 psi)

湿度: 45 ...75 % r. h.

介质: 水

标称位置: 过程连接 M18 x 1.5,向下管道内径 26 mm 上/下游管道 1 m/0.5 m

向着流入一侧做标记,扭转角 ±5°

电源: DC 24 V

载荷: 100 Ω

运行条件

允许温度范围

介质:-20 ... +85 °C (-4 ... +185 °F)

环境:-20 ... +80 °C (-4 ... +176 °F)

储存:-20 ... +80 °C (-4 ... +176 °F)

湿度

45 ... 75 % r. h.

高工作压力

4 MPa (580 psi)

过程连接 M18 x 1.5,3 MPa (435 psi)

抗振性

6 g(IEC 60068-2-6,共振状态下)

耐冲击性

50 g(IEC 60068-2-27,机械)

防护等级

IP65 和 IP67

本文中规定的防护等级(根据 EN/IEC 60529)仅适用于使用具有适当防护等级的对接连接器插入之时。

材料

接液部件

过程连接、探头:不锈钢 316Ti

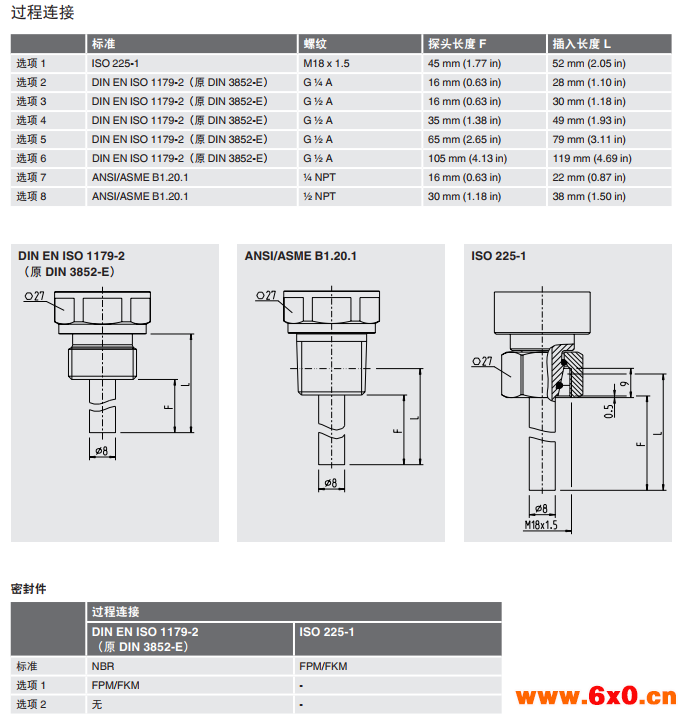

密封件:见 “过程连接” 下的表格

非接液部件

箱体: 不锈钢 304

键盘: TPE-E

显示器窗口: 计算机

显示头: PC+ABS 混合

标签: 德国
