DN400孔板流量计说明书

DN400孔板流量计说明书

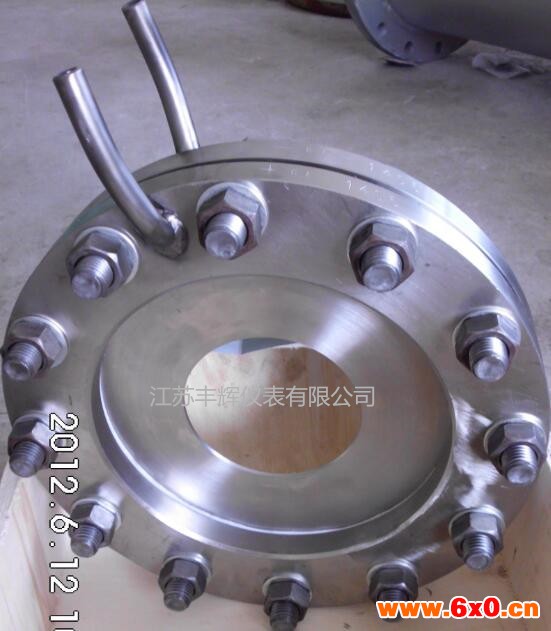

一、特点：
1.孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2.孔板计算采用国际标准与加工
3.孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4.标准型节流装置无须实流校准，即可投用。
5.一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。

二、安装要求：
1、安装前应检查节流装置编号和尺寸是否符合管道安装位置的要求。
2、新装管路系统，必须在管道中冲洗和扫线后再进行孔板的安装。
3、注意孔板安装方向“+”号应该想着流速。
4、孔板中心应该和管道中心线相重合，同心度误差不得超过0.015（1/β-1）的数值。
5、孔板在管道中安装时应保证其端面与管道轴线垂直，垂直度误差不得超过±1°。
6、夹紧孔板用的密封垫片（包括环室与法兰、环室与孔板间），在夹紧后，不得突入管道内壁。
7、孔板安装处必须严密，不允许有泄漏现象存在。因此，安装工作必须在管道试压前进行。

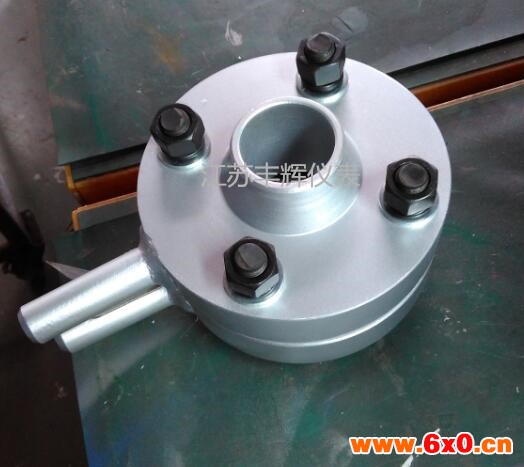

DN400孔板流量计说明书

三、技术参数：
▲公称通径： DN20 – DN1000
▲依据国家标准GB/T2624-93进行设计制造
▲依据国家检定规程JJG 640-94进行出厂检定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范围： ≥ 1:15
▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
▲被测介质温度：-10℃~+450℃
▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），
▲输出信号： 4-20mA DC或RS485通讯
▲防爆性能： 本安型ibIICT5
