其实,不同类型的材质,如不同硬度的,也会有粘附.比如植物的叶子会很快磨成细粉，但是硬点的根茎依然是粗颗粒，但是细的叶子颗粒就会黏在一起。
利用粗糙的烧结刚玉配件，可以更快的磨碎硬的根茎。粗糙的配件的缺点是：颗粒的很快粘附，虽然粒子有相似的粒径分布并均质，但粒径是针对粗粒子。
烧结的刚玉：1、减少研磨时间。 2、样品的均质 3、不用太细的粒径（50-70微米）
如果用表面光滑的比重比较大的氧化锆，长时间研磨后，粘粘不可避免。
光滑研磨配件的优点：减少粘附，可以研磨到30-40μm
缺点：硬，高弹性的部分只会被压扁，可发现部分片状样存在样品中。
一个办法就是添加粗糙的分散剂，但加入的百分比需要与样品的化学亲和力匹配。

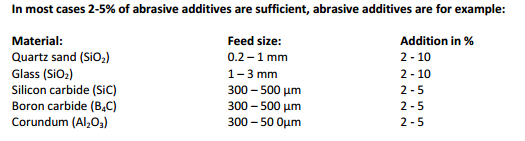

大部分情况下，加入2-5%就足够了：
研磨添加材料能增加轻微粘附样品的流动性保证达到更细的研磨，因为它们具有的粗糙性质。
还有另外三组元素，在干磨时可以降低粘附。
1、 加液体后仍然干磨，关键是液体加入量。如100g样加入0.1-0.5g丙二醇，差不多5-25滴就能很好的增加流动性。按这种方式，石膏可以磨到20μm以下。
2、 气相法二氧化硅，具有很大表面积的小颗粒。它可以直接加入到样品中或粘附开始时，约0.5-2%.
3、 在蜡质样品的测试中发现，研磨结果与时间正相关，1-2%的硬酸镁和2-3%硬脂酸（硬薄片）可以增加样品流动性，增加研磨时间。
前提：加入的助磨剂不能影响后续检测结果，一般是干磨加助磨剂。
QQ交流群
