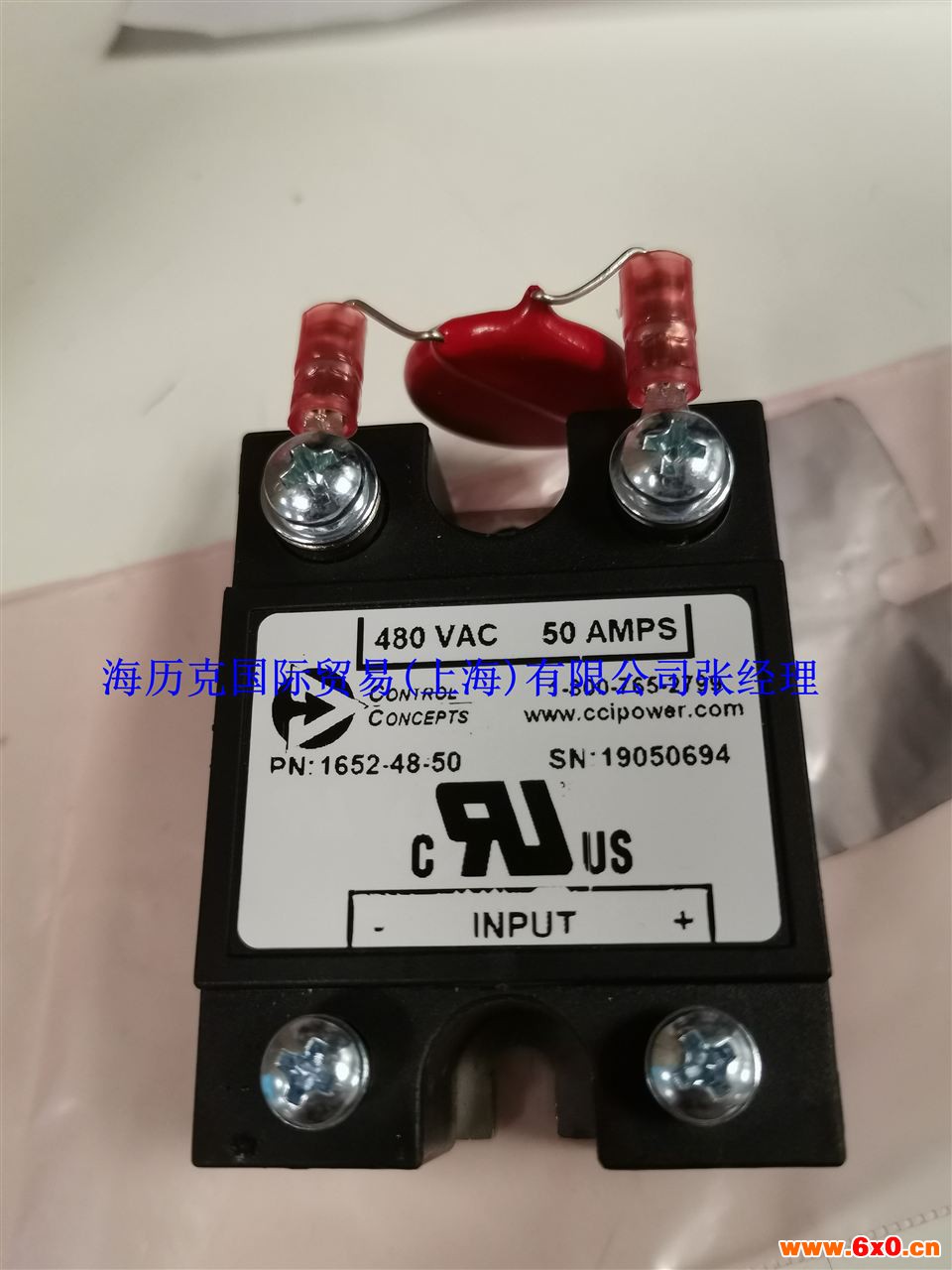

1652-48-50美国ConTROL CONCEPTS继电器结构原件
PN:1652-48-50 SN:19050694继电器一般电压都在480VAC 50AMPS，厂家直销一般货期在6-8周左右，原装正品，假一罚十。
ConTROL CONCEPTS固态继电器 ConTROL CONCEPTS可控硅 ConTROL CONCEPTS控制器 ConTROL CONCEPTS厂家直销 ConTROL CONCEPTS办事处 ConTROL CONCEPTS代理
工作原理
结构原件
ConTROL CONCEPTS可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如右图所示。双向可控硅：双向可控硅是一种硅可控整流器件，也称作双向晶闸管。这种器件在电路中能够实现交流电的无触点控制，以小电流控制大电流，具有无火花、动作快、寿命长、可靠性高以及简化电路结构等优点。从外表上看，双向可控硅和普通可控硅很相似，也有三个电极。但是，它除了其中一个电极G仍叫做控制极外，另外两个电极通常却不再叫做阳极和阴极，而统称为主电极Tl和T2。它的符号也和普通可控硅不同，是把两个可控硅反接在一起画成的，如图2所示。它的型号，在我国一般用“3CTS”或“KS”表示；国外的资料也有用“TRIAC”来表示的。双向可控硅的规格、型号、外形以及电极引脚排列依生产厂家不同而有所不同，但其电极引脚多数是按T1、T2、G的顾序从左至右排列(观察时，电极引脚向下，面对标有字符的一面)。市场上最常见的几种塑封外形结构双向可控硅的外形及电极引脚排列如下图1所示。
专用的ConTROL CONCEPTS固态继电器可以具有短路保护，过载保护和过热保护功能，与组合逻辑固化封装就可以实现用户需要的智能模块，直接用于控制系统中。
Control Concepts固态继电器已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
Control Concepts适用于环境舱,玻璃应用,有色金属,太阳能制造,碳纤维/复合材料,陶瓷/窑/金属,热处理,直流励磁机,食品与饮料,阻抗暖气,红外加热,金属注射成型,石油与天然气,运输,塑料,盐浴,橇加热器,电镀,振动部件,接触器更换,烧结,水电
特性
常用的有阻容移相桥触发电路、单结晶体管触发电路、晶体三极管触发电路、利用小晶闸管触发大晶闸管的触发电路，等等。
可控硅的主要参数有：
1、 额定通态平均电流IT 在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。
2、 正向阻断峰值电压VPF 在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。
3、 反向阻断峰值电压VPR 当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。使用时，不能超过手册给出的这个参数值。
4、 触发电压VGT 在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的最小控制极电流和电压。
5、 维持电流IH 在规定温度下，控制极断路，维持可控硅导通所必需的最小阳极正向电流。许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。
分类
Control Concepts可控硅有多种分类方法。
（一）按关断、导通及控制方式分类：可控硅按其关断、导通及控制方式可分为普通可控硅、双向可控硅、逆导可控硅、门极关断可控硅（GTO）、BTG可控硅、温控可控硅和光控可控硅等多种。
（二）按引脚和极性分类：可控硅按其引脚和极性可分为二极可控硅、三极可控硅和四极可控硅。
（三）按封装形式分类：可控硅按其封装形式可分为金属封装可控硅、塑封可控硅和陶瓷封装可控硅三种类型。其中，金属封装可控硅又分为螺栓形、平板形、圆壳形等多种；塑封可控硅又分为带散热片型和不带散热片型两种。
Control Concepts可控硅开关
（四）按电流容量分类：可控硅按电流容量可分为大功率可控硅、中功率可控硅和小功率可控硅三种。通常，大功率可控硅多采用金属壳封装，而中、小功率可控硅则多采用塑封或陶瓷封装。
（五）按关断速度分类：可控硅按其关断速度可分为普通可控硅和高频（快速）可控硅。
（六）过零触发-一般是调功，即当正弦交流电交流电电压相位过零点触发，必须是过零点才触发，导通可控硅。
（七）非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过改变正弦交流电的导通角（角相位），来改变输出百分比。
1600（多区域）电源控制器
阶段： 单相
射击模式： 相位角零交叉
输出： AC
放大器尺寸：
10，20，30，40，70
电压：
120，240，480，575 *
控制： 类似物
反馈类型： 电压
120至575 Vac。多区域SCR控制器。接受大多数命令。允许以小占地面积混合多个区域的线路电压和负载电流。
优点
（1）高寿命，高可靠：固态继电器没有机械零部件，由固体器件完成触点功能，由于没有运动的零部件，因此能在高冲击，振动的环境下工作，由于组成ConTROL CONCEPTS固态继电器的元器件的固有特性，决定了固态继电器的寿命长，可靠性高。
固态继电器
（2）灵敏度高，控制功率小，电磁兼容性好：固态继电器的输入电压范围较宽，驱动功率低，可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。
（3）快速转换：固态继电器因为采用固体器件，所以切换速度可从几毫秒至几微秒。
（4）电磁干扰小：固态继电器没有输入“线圈”，没有触点燃弧和回跳，因而减少了电磁干扰。大多数交流输出固态继电器是一个零电压开关，在零电压处导通，零电流处关断，减少了电流波形的突然中断，从而减少了开关瞬态效应。
缺点
（1）导通后的管压降大，可控硅或双向控硅的正向降压可达1~2V，大功率晶体管的饱和压降也在1~2V之间，一般功率场效应管的导通电阻也较机械触点的接触电阻大。
（2）半导体器件关断后仍可有数微安至数毫安的漏电流，因此不能实现理想的电隔离。
（3）由于管压降大，导通后的功耗和发热量也大，大功率固态继电器的体积远远大于同容量的电磁继电器，成本也较高。
（4）电子元器件的温度特性和电子线路的抗干扰能力较差，耐辐射能力
固态继电器
也较差，如不采取有效措施，则工作可靠性低。
（5）固态继电器对过载有较大的敏感性，必须用快速熔断器或RC阻尼电路对其进行过载保护。固态继电器的负载与环境温度明显有关，温度升高，负载能力将迅速下降。
（6）主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。
特征：
允许客户混合使用我们的1020,1021A，1022,1025,1026,3020,3021A和3321A SCR电源控制器的任意组合。
允许客户混合和匹配线路电压和负载电流的任意组合。
极其紧凑的设计。
许多不同的散热器设计可供选择。允许从一个到十二个区域安装在一个散热器上。
输入/输出和线路电压/散热器之间的2500 Vac RMS隔离。
自然对流和强制风冷。
命令信号：
4-20 mA，0-5 VDC，0-10 VDC或电位器*
应用 任何多区域控制应用程序都可以在1600系列中处理。
常用型号:
1020-12-10-4/20mA
1020-12-20-4/20mA
1020-12-30-4/20mA
1020-12-40-4/20mA
1020-12-70-4/20mA
1020-24-10-4/20mA
1020-24-20-4/20mA
1020-24-30-4/20mA
1020-24-40-4/20mA
1020-24-70-4/20mA
1020-48-10-4/20mA
1020-48-20-4/20mA
1020-48-30-4/20mA
1020-48-40-4/20mA
1020-48-70-4/20mA
1020-57-10-4/20mA
1020-57-20-4/20mA
1020-57-30-4/20mA
1020-57-40-4/20mA
1020-57-70-4/20mA
1021A-12-10-0/5V
1021A-12-10-0/10V
1021A-12-20-0/5V
1021A-12-20-0/10V
1021A-12-30-0/5V
1021A-12-30-0/10V
1021A-12-40-0/5V
1021A-12-40-0/10V
1021A-12-70-0/5V
1021A-12-70-0/10V
1021A-24-10-0/5V
1021A-24-10-0/10V
1021A-24-20-0/5V
1021A-24-20-0/10V
1021A-24-30-0/5V
1021A-24-30-0/10V
1021A-24-40-0/5V
1021A-24-40-0/10V
1021A-24-70-0/5V
1021A-24-70-0/10V
1021A-48-10-0/5V
1021A-48-10-0/10V
1021A-48-20-0/5V
1021A-48-20-0/10V
1021A-48-30-0/5V
1021A-48-30-0/10V
1021A-48-40-0/5V
1021A-48-40-0/10V
1021A-48-70-0/5V
1021A-48-70-0/10V
1021A-57-10-0/5V
1021A-57-10-0/10V
1021A-57-20-0/5V
1021A-57-20-0/10V
1021A-57-30-0/5V
1021A-57-30-0/10V
1021A-57-40-0/5V
1021A-57-40-0/10V
1021A-57-70-0/5V
1021A-57-70-0/10V
美国Control ConceptsControl Concepts继电器、Control Concepts固态继电器、Control Concepts控制器、Control Concepts可控硅控制器、Control Concepts相位角可控硅控制器、Control Concepts零交叉可控硅控制器、Control Concepts模拟可控硅控制器、Control Concepts固态继电器控制器、Control Concepts数字可控硅控制器、Control Concepts保险丝、等
除了供应Control Concepts固态继电器之外，Control Concepts固态继电器报价之外
SSR按使用场合可以分成交流型和直流型两大类,它们分别在交流或直流电源上做负载的开关,不能混用。下面以交流型的SSR为例来说明它的工作原理,图1是它的工作原理框图,图1中的部件①～④构成交流SSR的主体,从整体上看,SSR只有两个输入端(A和B)及两个输出端(C和D),是一种四端器件 [1] 。
工作时只要在A、B上加上一定的控制信号,就可以控制C、D两端之间的“通”和“断”,实现“开关”的功能,其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道,但又在电气上断开SSR中输入端和输出端之间的(电),以防止输出端对输入端的影响,耦合电路用的元件是“光耦合器”,它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高;由于输入端的负载是发光二极管,这使SSR的输入端很容易做到与输入信号电平相匹配,在使用时可直接与计算机输出接口相接,即受“1”与“0”的逻辑电平控制。触发电路的功能是产生合乎要求的触发信号,驱动开关电路④工作,但由于开关电路在不加特殊控制电路时,将产生射频干扰并以高次谐波或尖峰等污染电网,为此特设“过零控制电路”。所谓“过零”是指,当加入控制信号,交流电压过零时,SSR即为通态;而当断开控制信号后,SSR要等待交流电的正半周与负半周的交界点(零电位)时,SSR才为断态。这种设计能防止高次谐波的干扰和对电网的污染。吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的,一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)
特点
固态继电器是具有隔离功能的无触点电子开关，在开关过程中无机械接触部件，
继电器
因此ConTROL CONCEPTS固态继电器除具有与电磁继电器一样的功能外，还具有逻辑电路兼容，耐振耐机械冲击，安装位置无限制，具有良好的防潮防霉防腐蚀性能，在防爆和防止臭氧污染方面的性能也，输入功率小，灵敏度高，控制功率小，电磁兼容性好，噪声低和工作频率高等特点。
(1)SSR内部无机械部件,结构上采用了灌注全密封方式,因此,SSR具有耐振、耐腐蚀、长寿命及高可靠等优点,其开关寿命高达1010万次;
(2)低噪声:交流型SSR采用了过零触发技术,因此在线路上有效地降低了电压上升速率dv/dt和电流上升速率di/dt值,使SSR长期工作时对市电的干扰极小;
(3)开关时间短,约为10ms,可应用在频率较高的场合;
(4)输入电路与输出电路之间采用光电隔离,绝缘电压2500V以上;
(5)输入功耗很低,与TTL,COMS电路兼容;
(6)输出端有保护电路;
(7)负载能力强。
