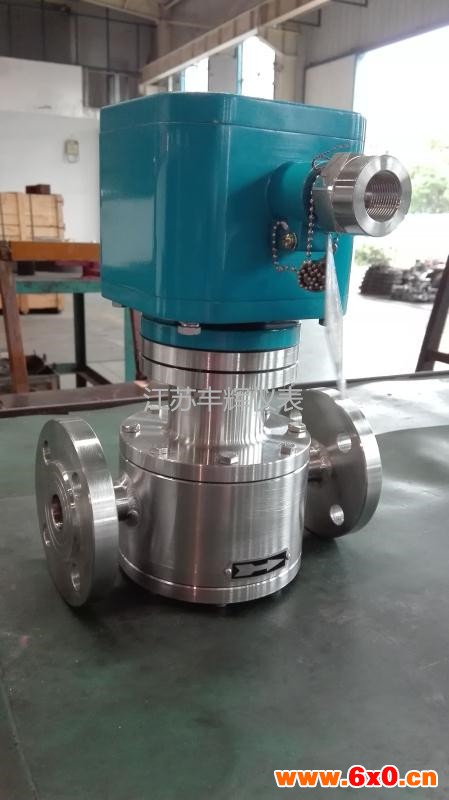

DN40椭圆齿轮流量计

DN40椭圆齿轮流量计

LC椭圆齿轮流量计是典型的容积式流量计之一，用来计量在一定压力下充满管道的液体流量。它具有结构简单，使用可靠，准确度高，对进出口管道内的流场无特殊要求，被测介质的粘度范围和流量范围都很宽广特点。

■产品执行标准及生产许可证
1、中华人民共和国专业标准：JB/T2942-1999《液体溶积式流量计通用技术条件》
2、企业标准《液体溶积式流量计》Q/JD2.004-2010
3、远传显示现场防爆等级：ExiaⅡCT5，dⅡCT6
4、计量器具生产许可证：皖制01000018号
5、连接法兰标准：JB/T79~82-1994  GB/T9112-2000
6、防护等级：发信器IP65，调速器、计数器IP66。

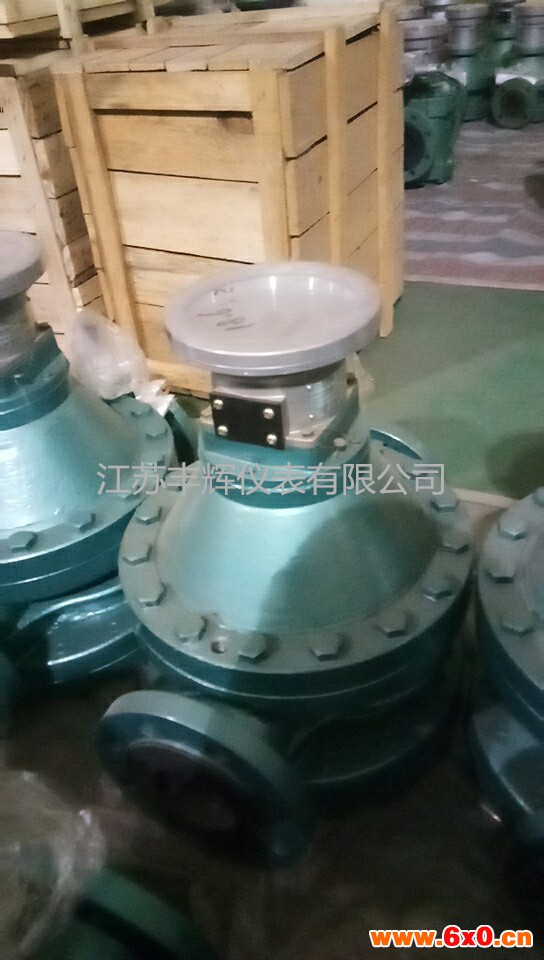

DN40椭圆齿轮流量计

■技术参数
1、表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
2、仪表型号：LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
3、测量介质：液体、各种油品
4、口径规格：10---200
5、流量测量范围：0.04-340 m3/h
6、测量精度：0.5级 0.2级
7、被测介质温度：-20℃-200℃
8、工作压力： 1.6MPa  2.5MPa  6.4MPa
9、输出信号：脉冲、4--20mA、RS485
10、通讯类型：RS485

■安装
1.椭圆齿轮流量计前应安装过滤器，两者壳体上箭头指向与流动方向一致。
2.当被测液体含有气体时，椭圆齿轮流量计前应安装气体分离器。
3.不论管路是垂直还是水平安装，但椭圆齿轮流量计中的椭圆齿轮轴安装成水平位置。(表盘应与地面垂直)
4.在正确安装情况下，如果不易看清读数，可把计数器转向180°或90°即可。
5.在安装之前先用竹棍从出口处把齿轮推几次，如发现不动，可用汽油浸泡(避免出厂校验后内存沉淀物)
6.节流阀应安装在椭圆齿轮流量计进口处，开关阀安装在出口处，在开闭各阀门时要缓慢启动，不要急速开启或关闭阀门。
