电感式接近开关：只能检测金属物体
1. 工作原理
电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。

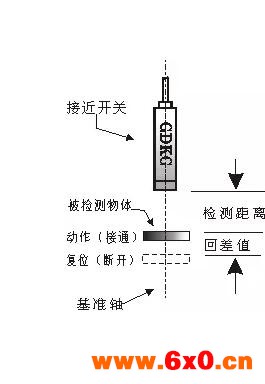

术语解释 1. 检测距离: 动作距离是指检测体按一定方式移动时，从基准位置（接近开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。额定动作距离指接近开关动作距离的标称值。 2. 设定距离：接近开关在实际工作中整定的距离，一般为额定动作距离的0.8倍。 3. 回差值: 动作距离与复位距离之间的绝对值。 4. 标准检测体：可使接近开关作比较的金属检测体。本厂所采用的检测体为正方形的A3钢，厚度为1mm，所采用的边长是接近开关检测面的2.5倍。 |
| ||||
5. 输出状态：分常开和常闭。当无检测物体时，常开型的接近开关所接通的负载，由于接近开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。 | |||||

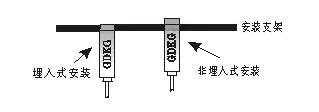

6. 检测方式：分埋入式和非埋入式。埋入式的接近开关在安装上为齐平安装型，可与安装的金属物件形成同一表面，非埋入式的接近开关则需把感应头露出，以达到其长检测距离的目的。 |
| ||||

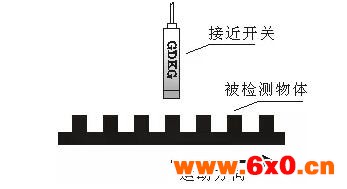

7.响应频率f：按规定的1秒的时间间隔内，接近开关动作循环的次数。 响应时间t：接近开关检测到物体时间到接近开关出现电平状态翻转的时间之差。 可用公式换算 t=1/f |
| ||||

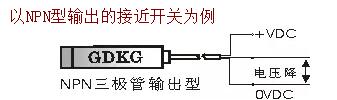

8.导通压降：既接近开关在导通状态时，开关内输出晶体管上的电压降。 | 以NPN型输出的接近开关为例
| ||||
9.输出形式：分npn二线，npn三线，npn四线，pnp二线，pnp三线，pnp四线，DC二线，AC二线，AC五线（自带继电器）等几种常用的形式输出。
注意事项
1：当检测物体为非金属时，检测距离要减小，另外很薄的镀膜层也是检测不到的。
2：电感式接近开关的接通时间为50ms，所以在用户产品的设计中，当负载和接近开关采用不同电源时，务必先接通接近开关的电源。
3: 当使用感性负载（如灯、电动机等）时，其瞬态冲击电流较大，可能劣化或损坏交流二线的接近开关，在这种情况下，请经过交流继电器作为负载来转换使用。
4: 请勿将接近开关置于200Gauss以上的直流磁场环境下使用，以免造成误动作。
5：DC二线的接近开关具有0.5-1mA的静态泄漏电流，在和一些对DC二线接近开关泄漏电流要求较高的场合下尽量使用DC三线的接近开关。
6：避免接近开关在化学溶剂，特别是在强酸，强碱的环境下使用。
7：本厂产品均为SMD工艺生产制造，并经严格的测试合格后才出厂，在一般情况下使用均不会出现损坏。为了保证意外性发生，请用户在接通电源前检查接线是否正确，核定电压是否为额定值。
8： 为了使接近开关长期稳定工作，请务必进行定期的维护，包括检测物体和接近开关的安装位置是否有移动或松动，接线和连接部位是否接触不良，是否有金属粉尘粘附。
