路面砖劈裂抗拉夹具简介

路面砖劈裂抗拉夹具简介：
透水路面砖的劈裂抗拉试验装置适用于透水路面砖的劈裂抗拉的试验方法。工作台面积合适、表面为硬质材料的平滑平面，使用水平尺校验合格后方可投入使用。

相关设备水泥净浆搅拌机

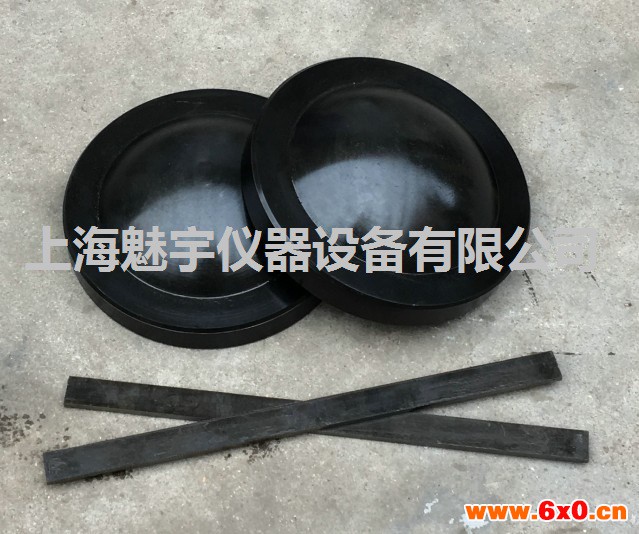

路面砖劈裂抗拉夹具参数：
■接触面半径为75±5mm
■垫片厚4±1mm
■垫片宽15±1mm

路面砖劈裂抗拉夹具试件处理：
■整块路面砖用为试件，当其侧面存在助或其他不规则凹凸时，需对基进行切割或磨光加工，使试件侧面为平直面。
■透水路面砖劈裂抗拉试验的受力截力应满足下列条件
a、对于矩形透水路面砖，，且受力截面平行或垂直于试件各侧面。
b、受力截力穿过透水路面砖顶面的形心。
c、受力截面的破坏长度L应尽可能地长。
■用蜡笔、钢直尺在路面砖的顶面和底面上划出受力截面的位置线。
■以试件受力截面的位置线为中线，磨削出一条宽度大于20mm，要求磨削出来的上下两个面是平行的，在工作台上用水平尺和一块钢垫片进行校验。磨削深度尽量小，对于顶面平整的路面砖，单向磨削深度应不大于2mm，有凹凸不平面层透水砖面层的磨削深度可大于2mm。
■用游标卡尺在两个加荷处测出试件的厚度T，，用钢直尺测量加荷处的宽度。
■将试件浸没在（20±5）℃的水中，（24±3）h后取出，擦干表面水分，立即开始试验。

操作步骤：
裁取230mm×70mm的反光膜试样，在1s内，将试样防粘纸朝里，沿长度方向绕直径3.20mm±0.05mm的圆棒进行对折弯曲。如需要，可在试样粘接剂表面撒上适量的滑石粉进行测试。然后放开试样，检查其表面的变化。

注意事项：
■为了确保试验圆棒的直径准确，应妥善保管并定期检验；
■测量时试验圆棒应在支架上连接紧固，以防松脱；
■产品知识产权归本公司所有。

贮存保管：
该仪器及其附件应存放在干燥清洁、稳固无振动、无易腐蚀物品及气体的环境条件中。

特点：
该设备专为生产、质量监督、工程施工和监理等单位测试反光膜耐弯曲性能而设计和生产的。具有结构合理、操作简单、适用性广、测量安全及可靠性好等特点。STT-105符合我国国家标GB/T18833-2012《公路交通标志反光膜》及JT/T762-2009《》的测定要求。

参数：
■仪器外观尺寸：
■试验圆棒直径：3.20mm±0.05mm
■支架间距：220mm±5mm

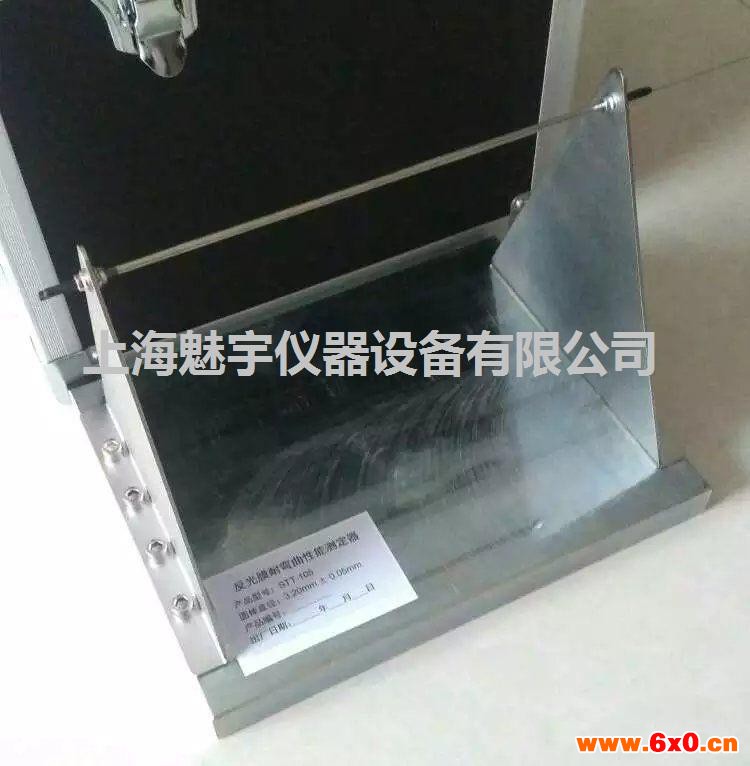

结构：
主要由底座、不锈钢支架、不锈钢试验圆棒等组成。
