一、概述
既可进行气体流量计量工 作,也可用于过程控制领域。它引进先进技术生产，无须温压补偿，直接测出流体的质量流量。它的突出特点 是：没有可动部件；压力损失小；量程比宽；精度高；可 靠性高；安装简单，操作方便。可以在所有领域全面替代 孔板和差压式流量计。

二、工作原理
是基于热扩散原理的流量仪表。即是利用流体流过发热物体时，发热物体的热量散失多少与流体的流量成一定的比例关系。具体来说，该流量计的传感器有两只标准级的RTD，一只用来做热源，一只用来测量流体温度，流体流过时，两者之间的温度差与流量的大小成非线性关系，该仪表就可以把这种关系转换为测量流量信号的线性输出。
■利用热扩散原理制造的流量计有两种设计方法：一是：基于恒温差原理；二是基于恒功率原理。基于共同的数据模型：P/△T=A+B（Q）N。其中：P---耗散功率，△T---两个传感器之间的温差， Q---质量流量，N---指数系数，A、B是与气体的热性能有关的系数。
■恒温差原理：△T保持不变，耗散功率P与流体的流量Q成指数函数递增的关系。
■恒功率原理：耗散功率不变，温度差△T与流体的流量Q成指数函数递减的关系。

DN80智能热式气体质量流量计

三、仪表性能
1.防腐性能好，材质如哈氏合金，钛等；
2.无任何泄漏点，可耐高压；
3.传感器zui好不与被测介质接触,不存在零部件磨损,使用安全可靠；
4.具有多种安装方式供选择，如选择在线插入式，安装费用低；
5.耐高低温，各种常温、高温500度、低温-200度工况下的气体；
6.抗干扰，抗杂质能力特强；
7.各种输出方式可选，方便单位内部在线实时监控或远传至环保部门监控平台；
8.精度、重复性等越高越好。

四、安装：

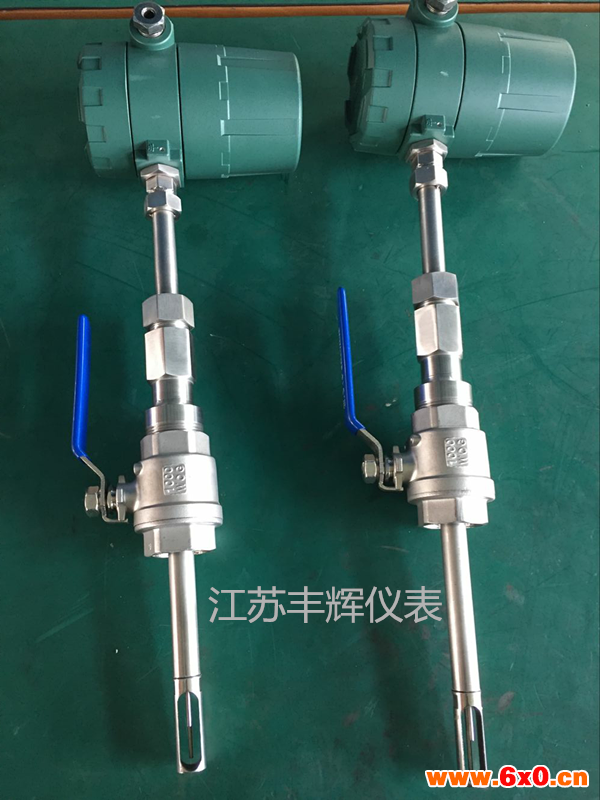

⑴一体型插入式安装由厂方提供管道连接件和阀门。不可焊接的管道，由厂方提供管道夹具。例如，可焊接管道。先将连接件与管路焊接，然后，安装阀门，并用专用工具钻孔，zui后安装仪表。维护仪表时，取下仪表，关闭阀门，不影响正常生产。

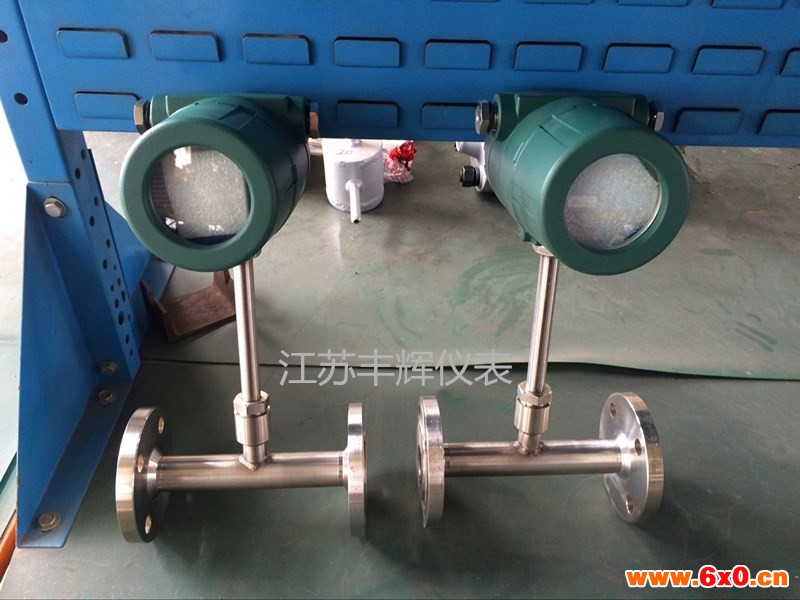

⑵管段式安装应选择相应标准的法兰与其连接。
⑶安装时，应注意仪表上标识的“介质流向标记"要与气体的实际流动方向相同。
