NJ-160A水泥净浆搅拌机相关标准知识

NJ-160A水泥净浆搅拌机相关标准知识

结构原理：

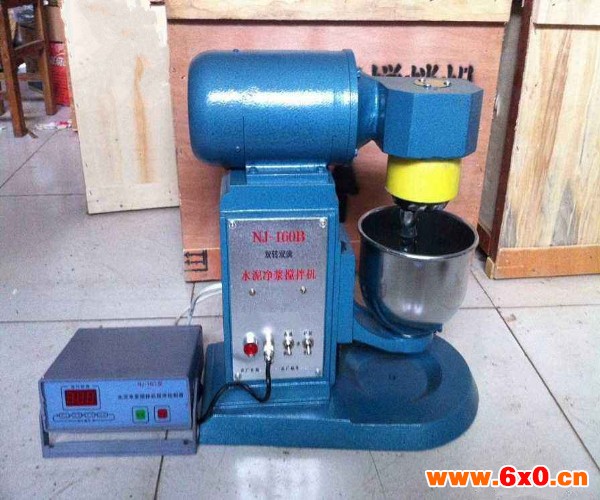

1.结构    主要由底座、立柱、减速箱、滑板、搅拌叶片、搅拌锅、双速电动机组成。

2.工作原理：双速电动机轴由连接法兰与减速箱内蜗杆连接，经蜗轮付减速使蜗轮轴带动行星定位套同步旋转，固定在行星定位套上偏心位置的叶片轴带动叶片公转，固定在叶片轴上端的行星齿轮围绕固定的内齿圈完成自转运动。双速电动机经时间程控器控制自动完成一次慢一停一快转的规定工作程序。搅拌锅与滑板用偏心槽旋转锁紧。

安装操作使用；

调整；

1.调整   本机出厂前已将搅拌叶片与搅拌锅之间的工作间隙调整到2±1毫米，经试车后或维修时确需调整，方法如下：

搅拌叶片与搅拌锅之间的工作间隙使用随机所配间隙量针测量，若超过2±1毫米，可松开调节螺母12，旋转叶片14，合格后再拧紧调节螺母12；或松开电机与立柱16，减速箱21法兰与电动机1连接的螺钉，合格后再拧紧螺钉。

操作及使用；

1.先把三位开关都置于停，再将控制器插头插入面板的程控输入插座，然后方可接通电源。

2.自动搅拌操作：把1K开关置于自动位置，即完成慢搅120秒，停10秒后报警5秒共停15秒，快搅120秒的动作，然后自动停止。

3.当一次自动程序结束后，若将1K开关置于停，再将1K开关置于自动，又开始执行下一次自动程序。

4.每次自动程序结束后，必须将1K置于停，以防停电后控制器误工作。

5.手动搅拌操作：把1K开关关置于手动位置，再将三位开关2K置于慢、停、快、停、则分别完成各个动作，人工计时。

6.搬动手柄可使滑板带动搅拌锅沿立柱的导轨上下移动，上移到位后旋紧定位螺钉即可搅拌，卸下搅拌锅与之相反，自上方往下看叶片自转方向为顺时针。公转方向与自转方向相反，如机上箭头所示。

NJ-160A水泥净浆搅拌机相关标准知识适用范围

本机是贯彻GB-1346-89所规定的专用设备之一，是按GB3350.8-89主要技术参数制造的新型双转双速净浆搅拌机。将按标准规定的水泥和水混合后搅拌成均匀的试验用净浆，供测定水泥标准稠度，凝结时间及制作安定性试块之用，是水泥生产厂，建筑施工单位，有关大专院校，科研单位试验室不可缺少的设备。

技术参数

1.搅拌叶片转数及时间：

搅拌速度            公转（r/min）            自转 (r/min)            一次自动控制程序时间S

  慢                     62±5　 　    　140±5　                             120±3

  停

  快                               125±10              285±10                                            120±3

2.搅拌叶片宽度：111mm

3.搅拌叶片与叶片轴连接罗纹：M16*1

4.搅拌锅内径*大深度：φ160*139mm

5.搅拌锅壁厚：1mm

6.搅拌叶片与搅拌锅之间工作间隙：120±3

7.外形尺寸：472*280*466mm

8.净重：45KG
