隔膜密封阀
美国世伟洛克隔膜密封阀产品提供多种尺寸、材质和配置，能够满足各种高纯和超高纯应用场合的需求。
隔膜密封阀:
- 寿命长、提供有效关断
- 执行器选项包括手动、气动和带锁定功能的气动
- 提供多种尺寸、材质和配置
美国世伟洛克DL系列和DS系列隔膜阀为压力3500 psig（241bar）以下的高纯和超高纯应用场合提供无填料全金属密封。
规格
| 工作压力 | 达 3500 psig (241 bar) |
| 温度 | –100 至 250°F (–73 至 121°C) |
| 流量系数 | 达 0.30 |
| 阀体材料 | 316L 不锈钢 |
| 隔膜材料 | 316 不锈钢 |
| 端接 | |
| 类型 | 世伟洛克®卡套接头、VCR®面密封接头、VCO® O型圈面密封接头、卡套管对焊、卡套管承插焊 |
| 尺寸 | 1/4, 3/8, 和 1/2 英寸; 6 和 8 毫米 |
特点 DL 系列
■ DL 系列隔膜阀, 从全开至关闭只需要转动手柄四分之一圈。
■ 置指示环, 提供阀为全开或关闭的目测确认。
■ 花键手柄和致动器防止手柄滑移并保证阀可靠动作。 DS 系列
■ DS 系列隔膜阀, 从全开至关闭要求约一又二分之一转。
■ 流量系数 0.30, 满足高流量要求。
技术数据
系列 DL DS
孔口 in. (mm) 0.156 (4.0)

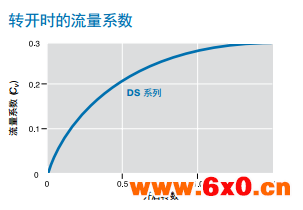

流量系数 (Cv ) 0.14 0.30
时压力等级 20°C (70°F) 3500 psig (241 bar)
时背压压差 20°C (70°F)➀ 大值1500 psig (103 bar)
温度等级 –73 至 121°C (–100 至 250°F)
内容积➁ 0.18 in.3 大 (2.9 cm3）
