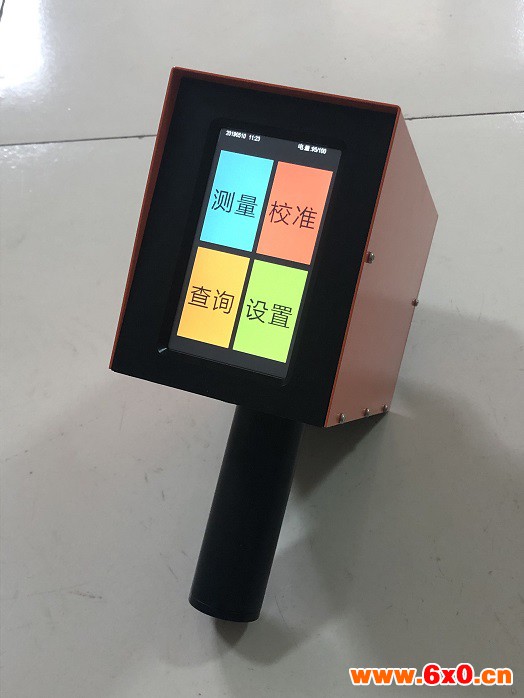

ZTT-101C型逆反射标志测量仪
一、概述
ZTT-101C型逆反射标志测量仪是一种用于现场测量逆反射材料光度性能(逆反射系数R')的仪器。它是一种使用方便的手持式的光电仪器,也可用于交通安全管理和公路、铁路、航空等有关部门对逆反射标志等进行现场实测,也可用于对货车类机动车车身反光标识反光性能的测量,用于对生产逆反射材料反光质量的监测,以确保逆反射标志材料达到有关标准规定的要求。
该仪器由光学系统、探测放大系统、电源及其控制系统、显示系统和仪器校准块等部分组成。
该仪器按国际标准ISO3864,和我国国家标准GB/T18833-2012、以及JT/T612-2004交通行业标准要求而设计。为便于校准仪器示值,还配备了一套校准仪器示值的校准块,以确保仪器测量值的准确可靠;仪器用液晶数字显示表显示测量值;采用锂电池作为电源。
二、技术参数及特点
1.观测角(α):0.2°;
2.入射角(β):-4°;
3.光源:暖白色发光二极管
4.探测器:硅二极管(符合CIE的光谱光视效率函数V(λ));
5.显示器:液晶数字显示表;
6.逆反射系数测量范围:0~3000cd·lx-1·m-2。
- 可一次校准12种颜色
- 无需每次开机都进行校准
- 电池连续工作时间 : ≈12 小时
- 数据储存 : 10000条测试信息
- 屏幕 : 4.5" 854x480 (触摸屏)
- 电脑连接方式:TF存储卡
- 充电方式: 220V AC 50HZ; DC4.2V
- 电源供应 : 锂电(5000mah)
- 使用温度 : -15°C ~ +50°C
- 储藏温度: -30°C ~ +85°C
- 操作湿度 : 10 ~ 90%,无结露
三、充电
1. 请勿使用其它规格型号的充电器为本机充电。
2.将充电插头插入充电插口,充电器插头连接220V,50Hz交流电插座即可充电。红灯亮正在充电,绿灯亮充电完成,充电时间约需5-6小时。
3.电池充满,可连续测量的时间约为5小时。充电时无法开机。
四、仪器的维护
- 本仪器为光、机、电相结合的光学测量仪,应注意防潮。特别在冬季用于室外或野外测量时,应注意仪器所处环境温度不能骤然变化:如室外温度在-10℃以下,若将仪器从室外移至温度为20℃左右的室内时,则仪器可能会结雾而损坏。因此必需将仪器连同包装箱一起置于室温为20℃室内24小时以上,才能取出仪器。
- 在运输和使用过程中,仪器应注意防震,以防仪器损坏或造成量值失准。
- 仪器所附的一套校准块应妥为保存,其表面不得损坏或蒙上灰尘、指印等,确保校准量值的准确。
- 仪器各紧固件不得随意松动和拆卸,以防仪器损坏或造成测量值失准。
- 仪器长期搁置不用时,则应每隔三个月充电一次。否则电池将会损坏。]
五、装箱清单
1 | 逆反射标志测量仪主机 | 壹台 |
2 | 充电器 | 壹只 |
3 | 黑色调零块 | 壹块 |
4 | 白色校准块 | 壹块 |
5 | 黄色校准块 | 壹块 |
6 | 红色校准块 | 壹块 |
7 | 绿色校准块 | 壹块 |
8 | 蓝色校准块 | 壹块 |
9 | 橙色校准块 | 壹块 |
10 | 棕色校准块 | 壹块 |
11 | 产品说明书 | 壹份 |
12 | 产品合格证 | 壹份 |
13 | 校准证书 | 壹份 |
