研磨机选的对鹅卵石也能磨碎

通过以上这些仪器可以很快研磨到分析的粒度,如63微米.

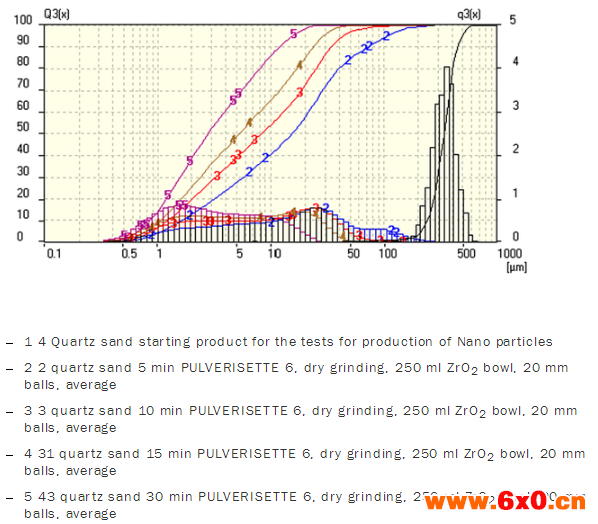

一般来说,只有行星式球迷才能做到1μm以下.用石英砂作为试验的材料进行干磨,可以作为一个合适的实验模型,当研磨到开始粘附,干磨结束. 250mL的氧化锆碗,20mm的研磨球.

10min钟,材料已经完全达到了分析需要,D10 0.8 d90 11.9, 30min研磨后的例子合适进行纳米研磨.

通过P7cl,时间从60-240min粒径都没有明显的减少，减少研磨球直径从10mm到1mm，反生了很快的变化。

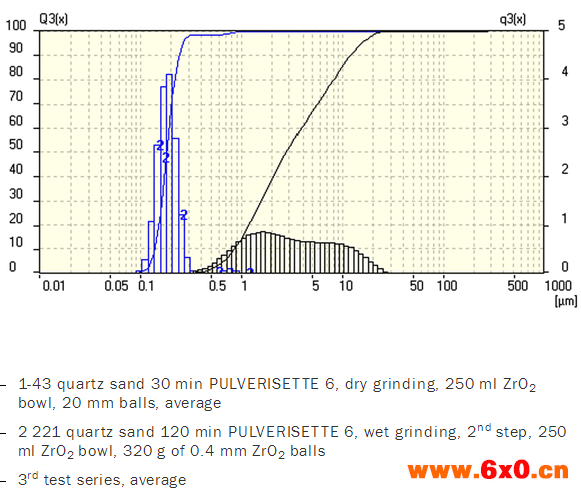

P6cl用小于1mm的球替换20mm，球重量保持一致，50g模型材料，100mL水，研磨了120min。

D90 240nm

研磨成纳米粒子的关键因素:

样品的物理性质

介质的物理性质

研磨球的大小

研磨的能量

材料、球、介质的比例

P6cl通过优化的转速比，保证了通过运动轨迹上能量的最大化，通过球与罐之间的快速撞击。
