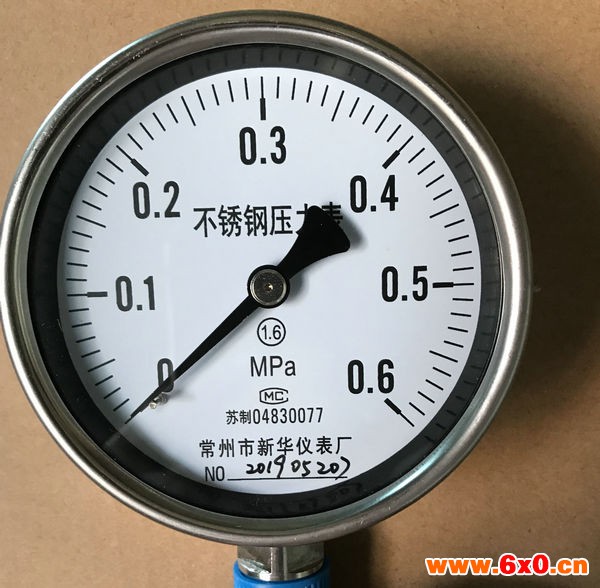

Y-100BF不锈钢压力表/3040-6MPa

来源:网络  作者:网络转载   2019-10-10 阅读:94

Y-100BF不锈钢压力表/304 0-6MPa广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。本仪表的整体结构设计合理、工艺精致,具有较高的测量精确度和持久的稳定性,因此不仅可提供出口,尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。

Y-100BF不锈钢压力表/304 0-6MPa由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动结构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构,能有效的保护内部机件免受环境和污垢侵入。对于在外壳内充液(一般为硅油或者甘油)的仪表,能够抗工作环境振动较剧和较少介质压力的脉动影响。

Y-100BF不锈钢压力表/304 0-6MPa主要技术指标:

1。精度等级 :±1.0%;±1.6% ;±2.5%。

2。表壳直径:60mm;100mm ;150mm ;200mm。

3。表壳材质:304不锈钢 ,316不锈钢。

4。表壳形式:安全壳构造,隔板装置后释放

5。弹性元件及接头体材质:304; 316,弹性元件与接头体氩弧焊接 。

6。机芯材质: 304不锈钢,316不锈钢。

7。接头螺纹:M14×1.5;G1/4; M20×1.5 ;1/2 NPT 等。

8。测量范围:-0.1~0 MPa或,0.1~160 MPa

9。指针: 普通

10。表玻璃: 有机玻璃、安全型双层玻璃

11。耐震型充填材质 甘油98%(可选择硅油、氟油或其它类别)

12。使用环境温度:

1)-25~70℃(外壳内充液)

2)-40~70℃(外壳内不充液)

13.。温度影响:

不大于0.4%/10℃(使用温度偏离20±5℃)

14。抗工作环境振动:

V·H·4级(外壳内充液) V·H·3级(外壳内不充液)

型号表示

Y

-

规格

内容

压力表



仪表公称直及安装形式



60、100、150分别表示直径为60、100、150mm

的径向直接安装式

63、103、153分别表示直径为63、103、153 mm

的轴向嵌装式(其中63型另有轴向直接安装式)

B





不锈钢

-







F

耐蚀

FZ

耐蚀抗振

功能



Y

-

B

-



安装注意事项:

1、测压点的选择,所选择的测压点能反映被测压力情况。

(1)要选在被测介质直线流动的管段部分,不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。

(2)测量流动介质的压力时,应使取压力点与流动方向垂直,清除钻孔毛刺。

(3)测量液体压力时,取压点应在管道下部,使导压管内不积存气体,测量气体时,取压点应在管道上方,使导压管内不积存液体。

使用与订货须知

(1)耐震型不锈钢压力表不适用于外界有氯、硝酸和过氯化氧等强化剂环境。

(2)不锈钢压力表外壳需喷涂PTEE聚四氟乙烯涂层时,订货时注明。

(3)不锈钢压力表接头螺纹如需特殊要求时请说明。

(4)全不锈钢压力表分普通型和耐震型。

(5)订货请说明名称、型号及测量上限
