混凝土氯离子扩散系数测定仪执行标准

混凝土氯离子扩散系数测定仪执行标准：
▲中国土木工程学会《混凝土结构耐久性设计与施工指南》（CCES-01--2004）。
▲《公路工程混凝土结构防腐蚀技术规范》 JTG/T B07-01-2006。
▲《杭州湾跨海大桥专用施工技术规范》、《青岛海湾大桥专用施工技术规范》推荐标准。
▲《氯离子扩散系数测定》（JG/T262-2009）。
▲《水工混凝土试验规程》SL352-2006。
▲北欧NT BUILD 492（Chloride Migration Coefficient from Non – Steady - State Migration Experiments）。
▲国家标准《普通混凝土长期性能和耐久性能试验方法》（GB/T50082-2009）。
▲EU – Project CHLORTEST G6RD – CT – 2002 – 00855推荐标准。
▲CEN TC 51（CEN TC 104）/WG12/TG5推荐标准。

相关设备水泥游离氧化钙测定仪

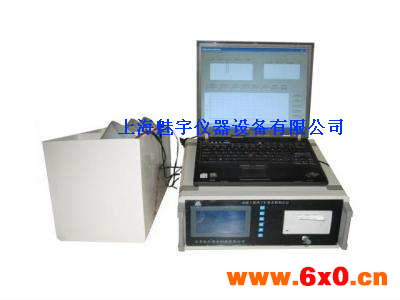

混凝土氯离子扩散系数测定仪主要特点：
▲三重瞬间短路保护可自行恢复。
▲温度传感器可由用户校准。
▲U盘上传拷贝数据。
▲电脑计算软件数据智能处理。
▲有机玻璃夹具结构精巧。
▲嵌入式高量测精度采集系统。
▲全自动微电脑自动测温。
▲液晶屏显示各通道测试数据。
▲断电重启数据自动恢复。

混凝土氯离子扩散系数测定仪规格：
▲主机尺寸：385*345*145（mm）。
▲主机重量：5 kg。
▲主机外形尺寸：530*200*420（mm）。
▲饱水机重量：32 kg。
▲饱水机外形尺寸：750*680*400（mm）。
▲扩散系数配件：9 kg。
▲扩散系数配件外形尺寸：610*270*260（mm）。
▲总机重量：46 kg。

混凝土氯离子扩散系数测定仪简介：
本仪器采用国际流行的一机多用工作模式，既可以做符合《普通混凝土长期性能和耐久性能试验方法》（GB/T 50082-2009）的RCM法，也可以做符合《公路工程混凝土结构防腐蚀技术规范》（JTG/T B07-01-2006）的RCM法实验，从而快速评价混凝土抵抗氯离子渗透的能力，为氯离子侵蚀环境中的混凝土结构耐久性设计以及使用寿命的评估与预测提供基本参数，为高性能混凝土的配合比设计和混凝土结构质量检验评定的依据。
试验适用于骨料大粒径不大于25mm（一般不宜大于20mm）的实验制作或者从实体中取芯的混凝土试件。试件数据可作为氯离子侵蚀环境耐久混凝土的配合比设计和混凝土结构质量检验评定的依据。

混凝土氯离子扩散系数测定仪参数：
▲测试通道：6通道、9通道、 12通道、16通道可选。
▲输出电范围：0～400 mA。
▲输出电流精度：±0.1mA。
▲温度准确度：±0.2℃。
▲输出电压：直流 0～60V 可调（±0.1V）。
▲输入电源电压：AC220V±10 /50Hz。

工作原理：
氯离子扩散系数快速测定的试验原理早由唐路平等人在瑞典提出，北欧以此原理为基础发展了CTH法（NT Build 492-1999.11），同时德国亚琛工业大学土木工程研究所（IBAC，RWTH Aachen）也在DuraCrete document BE95-1347/R8-1999.03研究报告和DAfStbHeft 510-2000中提出了RCM方法。RCM方法是德国氯离子电迁移快速试验方法发展中的一种版本，而且已先后被瑞士SLA 262/1-2003标准和德国BAW标准草案（2004.05）采纳。经过多年的发展，RCM法在国际上被认为当前测量在非稳态下氯离子扩散系数较为的试验方法之一.RCM在引入到国内变成两个版本，主要区别有三点：1）试验过程中的电压调节及对应的测试时间不同。以下内容摘自《氯离子扩散系数测定》JG/T262-2009。

操作步骤：
▲将混凝土切割成直径为100mm、厚度为50±2 mm的圆柱试样；
▲将试样在超声浴中清洗；当按照GB/T50082-2009或NTBuild492进行试验时，试样应用饱和Ga（OH）2进行真空饱盐处理。
▲将清洗后的试样安装在试样夹具上，注入测试溶液，连接测试主机；
▲打开测定仪主机进行电迁移实验；
▲将电迁移后的试样沿轴向劈开，在劈开的表面上喷涂硝酸银溶液；
▲测量沉淀物显色深度，将数据输入评价软件得出评测结果。

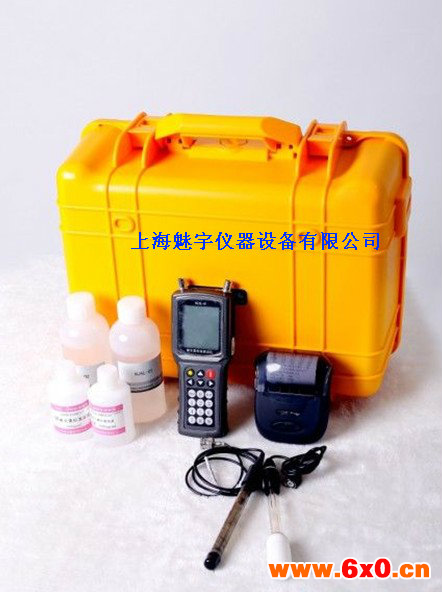

特点：
◆快速测量混凝土碱含量。
◆特有抗离子干扰剂，强化离子浓度同时去除各种金属的干扰作用。
◆高精度钾、钠离子复合电极，性能稳定。
◆大屏幕液晶直显，手持式打印机即时打印，使用操作合理。
◆独有自诊断功能，上位机分析软件。
◆大容量数据存储，可存储100个测试数据。
◆数据连续记录，安全可靠。
◆测试对象：新拌混凝土、湿混凝土和混凝土原材料。

原理：
该仪器采用离子选择电极法（ion selective electrode）ISE法，快速测定混凝土、砂石子、外加剂等水溶性物质的碱含量。使用时预处理混凝土或其他样品。将两个预先活化并标定过的电极按说明浸入混合溶液中，其中一个测量钠离子含量，另一个测量钾离子含量。仪器可通过测量的电压数据（mv）利用标定曲线转化为Na2O 和K2O 含量（%）,将结果输入主机中的计算公式后自动获得混凝土碱百分比Na2O（%）。电极活化后每个实验过程只需要10分钟。
NJAL-H和火焰光谱法测试结果的相关系数为0.97%，测试偏差为5%以内。

参数：
◆电源电压：AC 220V。
◆工作电压：DC 3.6V。
◆测量精度：≤10%。
◆打印机工作电压：DC 5V。
◆数据存储量：100。
◆PC通讯参数：波特率 2400。
◆采集时间：≤3min
◆待机时间：>24 hr。
◆整机重量：240 g。
◆液晶尺寸：128*128。

简介：
混凝土原料中含有碱（钾、钠离子），当混凝土处在足够湿度的环境中一段时间后，混凝土中的碱（钾、钠离子）会与粗细骨料中的活性硅发生反应，造成结构膨胀和开裂，即发生碱骨料反应。由于碱骨料反应会对混凝土结构造成有害影响，国内外非常重视混凝土碱含量限值。NJAL-H混凝土碱含量快速测定仪性能优异，操作简单，控制精度高，可靠性好，完全满足试验要求。根据《混凝土碱含量限值标准》CECS 53：93，《混凝土结构耐久性评定标准》CECS 220：2007等相关标准，混凝土碱含量是指混凝土中等当量氧化钠的含量，以kg/m3计，混凝土原材料的碱含量是指原材料等当量氧化钠的含量，以重量百分率（%）计。等当量氧化钠含量是指氧化钠与0.658倍的氧化钾之和，即 “等当量氧化钠含量=Na2O+0.658×K2O”。

采用离子选择电极法（Ion Selective Electrode, ISE法），利用美国进口复合钾离子电极和复合钠离子电极在室温下快速测定混凝土（包括新拌混凝土、湿混凝土、硬质混凝土粉状样品等）以及混凝土原材料（包括水泥、化学外加剂、掺合料等）中的碱含量（%）。

混凝土碱含量：混凝土碱含量是指来自水泥、化学外加剂和矿粉掺合料中游离钾、钠离子量之和。以当量Na2O计、单位kg/m3（当量Na20％＝Na20％十0.658K20％）。
      即：混凝土碱含量＝水泥带入碱量（等当量Na20百分含量×单方水泥用量）十外加剂带入碱量十掺合料中有效碱含量。
混凝土碱含量计算方法
A、0、1 水泥
    水泥的碱含量以该批水泥实测碱含量计，每立方米混凝土水泥用量以实际用量计，每立方米混凝土中水泥提供的碱含量AC可按下式计算：
Ac=WcKc（kg/m3） （1）
式中  Wc—水泥用量（kg/m3）；
      Kc—该批水泥的实测碱含量（%）。
A、0、2 外加剂
    当外加剂的掺量以水泥质量的百分数表示时，外加剂引入每立方米混凝土的碱含量Aca按下形式计算： Aca=∑WcaKca（kg/m3） （2）
式中  Wca—每立方米混凝土中某种外加剂用量（kg/m3）
      Kca—某种外加剂该批的碱含量（%）。
A、0、3 掺合料
    掺合料提供的有效碱含量Ama可按下式计算：
Ama=∑βWmaKma（kg/m3） （3）
式中  β—某种掺合料有效碱含量占掺合料碱含量的百分率（%）；
      Wma—每立方米混凝土中某种掺合料用量（kg/m3）;
      Kma—某种掺合料该批的碱含量（%）。
    对于低钙粉煤灰、磨细矿渣、硅灰、沸石粉，β值分别为15%、50%、50%、100%。
A、0、4细集料和拌和水
    如果细集料为海砂及拌和水为海水时，由海砂和海水引入每立方米混凝土的  碱含量Aaw可按下式计算： Aaw=0.76（WaPac+Ww Pwc） （4）
式中  0.76—氯离子质量折算成等当量氧化钠质量的系数；
      Wa—每立方米混凝土的海砂用量（kg/m3）；
      Pac—海砂的氯离子含量（%）；
      Ww—每立方米混凝土拌和水用量（kg/m3）;
      Pwc—拌和水的氯离子含量（%）。
A、0、5 混凝土
    每立方米混凝土的碱含量A可按下式计算：
 A=Ac+Aca+Ama+Aaw  （kg/m3） （5）
