意大利OMAL凸耳式蝶阀适用范围和安装说明

欧玛尔OMAL凸耳式蝶阀驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用法兰、对夹,结构形式可选用单偏心、中线式、双偏心、三偏心,密封结构可选用软密封、硬密封,压力范围PN0.1-10Mpa,公称通径为DN40~2000mm,材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配。
适用范围
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
用于硫酸行业中气体管路:炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。
用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的手选品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。
凸耳式蝶阀还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用
对夹式凸耳蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则呈全开状态,对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,其结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时维一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
注意事项
阀门应存放在干燥,通风的室内,阀门通道两端应堵塞。
长期存放的阀门应定期检查,清除污物。应特别注意密封面的清洁,防密封面的损坏。
安装前应仔细核对阀门标志是否与使用要求相等。
安装前应检查阀门通道和密封面,如有污垢,应使用清洁布擦拭干净。
安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
安装时拧紧连接螺栓的拧紧力应均匀合适。
本蝶阀可以安装水平、垂直的管道上,安装位置应保证使用维修更换方便。
手动阀门在开启或关闭操作时,应使用手柄开、关,不得借用辅助杠或其它工具。
阀门使用应定期检查,检查密封面有无磨损及垫片填料。若损坏失效,应及时修理或更换。
欧玛尔公司的蝶阀,目前可供的对夹式和lug对夹凸耳式规格从DN40至DN600(lug对夹凸耳DN300),是专为所有工业行业研究生产的产品
- 总体符合UNI EN593 标准要求
- 结构长度符合EN 558 20系列标准
- 在压差16bar下,泄漏等级符合EN 12266-1 A级
- 密封圈经硫化处理,半硬,并受坚硬衬环支撑
- 密封圈形状的优化处理,使其能与阀体良好结合、保持法兰的密封而不需其它材料。
- 法兰的紧密连接不影响工作扭矩,也不影响阀门的运作
- 阀板四周的研磨抛光处理,提高了密封性,减少了工作扭矩与密封圈的损耗
- 阀杆导向套
- 无固定销的双阀杆与阀板的耦合,避免了锈蚀与断裂。方便了维修保养时的拆装
- 阀门上端接口符合EN ISO 5211 标准,故可与任何执行器连接(启动、电动、手动,等)
- 所有的细节处理都是为满足现行工业领域所使用的大部分介质
此产品目录所载数据与性能,在事先不通知的情况下,有可能因技术改善之需得到修改,而且不受供货合约的约束
安装说明:
法兰间的距离应足以让阀门就位其间,而密封圈不应碰到法兰。安装过程中蝶阀处于半关闭位子.阀门在法兰间安装就位后,在拧紧紧固螺帽之前蝶阀应处于开启位子。如情况相反,会在关闭阀门时损坏密封圈或使其久永变形。法兰间的距离不够充分,对密封圈造成损坏.欧玛尔的蝶阀产品安装于管道法兰间,无任何密封垫圈,仅靠螺栓与固定螺丝就位。法兰的直径应与表内所立数据一致。

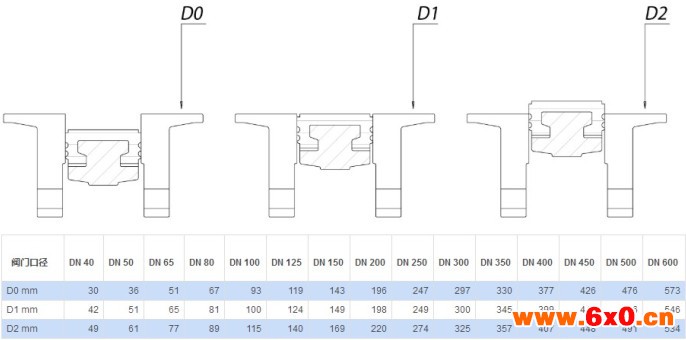

D0是阀门能就位的法兰最小直径(阀门能正好就位其中的情况)
D1是阀门能良好使用情况下的法兰最大值径
D2是阀门在低压工作情况下的法兰最大直径。在此种情况下,客户应向我们的技术部门了解相关的产品特殊要求.
