BFK-A-1双向拉绳开关安装规范

问：皮带机拉绳开关安装标准距离是多少？

答：皮带机拉绳开关间距都是6米，离地面60cm。当初安装的时候并没有任何依据，根据自己的需要设置就行，操作工使用方便就行，紧急情况下达到停车的目的就OK了。希望我的回答能帮助到您。

问：皮带输送机拉绳开关该怎么去安装？

答：1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。3、为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。

问：对皮带机两侧的拉绳开关和事故按钮有何规定？带式输

答：运煤皮带的两侧人行道均应装设防护栏杆和事故停机的拉绳开关。原设计安装事故停机按钮者应更换为拉绳开关；沿运煤皮带的各重要工作地点，应设有皮带启动的预警告电铃，通知工作人员离开，启动预警告电铃声响时间的长短、间隔和次数，车间应明确规定。在紧急情况下，任何人都可拉拉绳开关，停止皮带的运行；事后，必须经过检查联系，方可再次启动。带式输送机拉绳开关距地面的高度应为多少？
答：带式输送机拉绳开关拉线的操作高度一般为距地面0.7～1.2m。

煤矿输送机保护装置双向拉绳开关安装规范

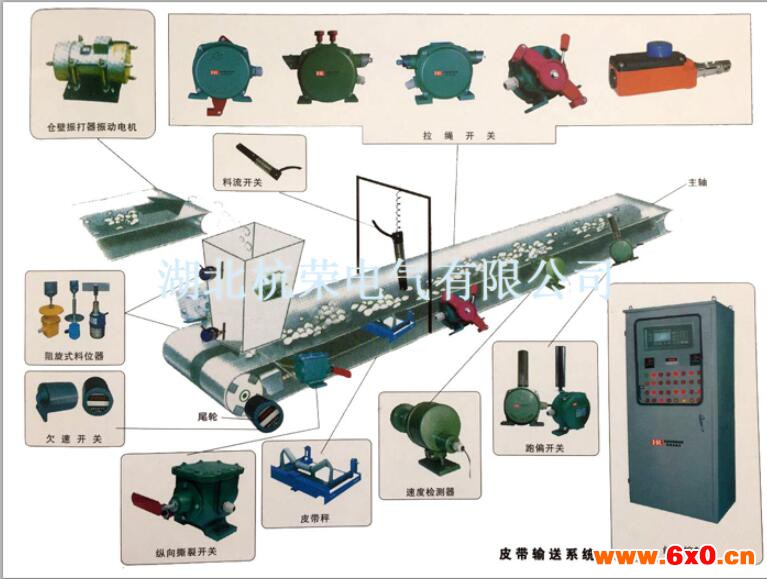

皮带机拉绳开关安装图 拉绳开关（Cable Pull Switch）俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。 拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。

皮带机拉绳开关原理、作用和使用说明

   原理：拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动控制线路，使

得输送机停止运行。

    作用：

     1、拉绳开关分为手动复位和自动复位两种，我们现恢复的属手动复位；自动复位可能会造成误差启动。

  2、手动复位动作后有自锁装置，能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

  3、拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。

比如在下料斗严重堵塞，头轮滚筒打滑，尖锐物正在划破皮带，严重堵包等情况下，实施紧急停机。

  4、当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

  使用：

1、向上或向下提起、压下拉绳，促使微动开关的臂杆转动到了报警位置，触动微动开关并锁定，直到人工手动复位。

2、复位：对临近拉绳的微动开关上的复位柄拔出，拉杆回到竖直位置即可，待故障处理完毕后方可开机。

3、但在皮带机正常运行时，千万注意不要触动拉绳，以免意外停机。若造成停机，需立即检查拉绳开关的臂杆是否在两触点的中间位置，若是，则正面拉动臂杆上的定位螺栓，将臂杆复位，再行开机或通知中控开机。
