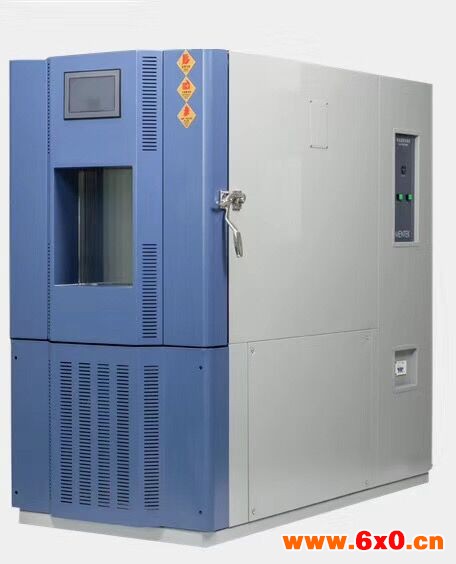

1立方高低温试验箱技术介绍

来源:网络  作者:网络转载   2019-10-09 阅读:959

1立方高低温试验箱:适用于工业产品高温、低温的可靠性试验。对电子电工、汽车摩托、航空航天、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高温、低温(交变)循环变化的情况下,检验其各项性能指标。

产品具有较宽的温度控制范围,其性能指标均达到国家标准GB10592-89高低温试验箱技术条件,适用于按GB2423.1、GB2423.2《电工电子产品环境试验 试验A:低温试验方法,试验B:高温试验方法》对产品进行低温、高温试验及恒定温热试验。产品符合GB2423.1、GB2423.2、GJB150.3、GJB150.4、IEC、MIL标准。

高低温试验箱产品具有模拟大气环境中温度变化规律。主要针对于电工,电子产品,以及其元器件及其它材料在高温,低温综合环境下运输,使用时的适应性试验。用于产品设计,改进,鉴定及检验等环节。

  1. 1立方高低温试验箱温度波动度

这个指标也有叫温度稳定度,控制温度稳定后,在给定任意时间间隔内,

工作空间内任一点的最高和最低温度之差。这里有个小小的区别“工作空间”并不是“工作室”,是大约工作室去掉离箱壁各自边长的1/10的一个空间。这个指标考核产品的控制技术。

  1. 1立方高低温试验箱温度范围

指产品工作室能耐受和(或)能达到的极限温度。通常含有能控制恒定的概念,应该是可以相对长时间稳定运行的极值。一般温度范围包括极限高温和极限低温。

一般标准要求指标为≤1℃或±0.5℃。

  1. 1立方高低温试验箱温度均匀度

旧标准称均匀度,新标准称梯度。温度稳定后,在任意时间间隔内,工作空间内任意两点的温度平均值之差的最大值。这个指标比下面的温度偏差指标更可以考核产品的核心技术,因此好多公司的样本及方案刻意隐藏此项。

一般标准要求指标为≤2℃

  1. 1立方高低温试验箱温度偏差

温度稳定后,在任意时间间隔内,工作空间中心温度的平均值和工作空间内其它点的温度平均值之差。虽然新旧标准对此指标的定义和称呼相同,但检测已有所改变,新标准更实际,更苛刻一点,但考核时间短点。

1立方高低温试验箱系统

编辑

●两个单级制冷系统复叠的制冷循环

●两级压缩系统复叠的制冷循环

●三 元 复 叠 制 冷 循 环

针对获取-40℃以下的低温时均采用复叠式制冷循环系统,获取低温而采用两级压缩复叠制冷循环的原因:

1、制冷剂热物理特性的限制

高低温试验机中单级制冷循环基本上采用的中温制冷剂是R404A,在一个大气压下其蒸发温度是-46.5℃(R22/-40.7℃),但空气冷却式冷凝器传热温差通常取10℃左右(在强制送风散热循环下,蒸发器和内箱的温差),就是说箱内只能制取-40℃的低温,当然,通过调低压缩机的蒸发压力,可以将R404A制冷剂的最低蒸发温度降低到-50℃;所以要获取-50℃及以下的低温时必须采用中温制冷剂与低温制冷剂复叠式的制冷循环,制取-50℃~-80℃的低温,低温制冷剂一般选用R23它在一个大气压下的蒸发温度是-81.7℃。

2、单级压缩蒸气制冷循环压比的限制

单级蒸气压缩式制冷机的最低蒸发温度,主要取决于它的冷凝压力及压缩比,制冷剂的冷凝压力由制冷剂的类别和环境介质(如空气或水)的温度决定,在通常情况下,它处于0.7~1.8Mpa范围内,压缩比与冷凝压力和蒸发压力有关,当冷凝压力一定时,随着蒸发温度的降低,蒸发压力也相应下降,因而使压缩比上升,它将引起压缩机排气温度的升高,润滑油变稀,使润滑条件变坏,严重时甚至会出现结炭和拉缸现象;另一方面,压缩比的增大将导致压缩机的输气系数降低,制冷量减少,实际压缩过程偏离等熵过程越远,压缩机功耗增加,制冷系数下降,经济性降低,将出现以下一些影响。

3、任何制冷剂,蒸发温度越低,则蒸发压力也就越低.过低的蒸发压力,有时可能造成压缩机难以吸气,或者使外界的空气进入制冷系统.

4、当蒸发温度过低时,某些常用制冷剂已达凝固温度,无法实现制冷剂的流动,循环.

5、蒸发压力降低,制冷剂的比体积增大,制冷剂的质量流量减少,制冷量大大下降.为了获得所需制冷量,必须增大吸气容积,使压缩机体积过于庞大.

6、压缩机线圈散热的限制

单级压缩机工作时,在做-40℃左右,因为压缩机的线圈是旋空在压缩机中间的,这就产生一个问题,-40℃时,压缩机的低压是为负数值,也就是产生了一个真空度,这样线圈的顶端热量就没有办法散去,这样就压缩机表面是十分凉,可是实际上内部,他的温度是很高的(因为真空是好的隔热介质)。

由上可见:高低温试验针对-40℃机型可以采用单级制冷循环,也可以采用复叠式制冷循环系统,但单级制冷循环是靠调小压缩机的膨胀阀开启度,减小制冷剂流量限流来调低蒸发压力(约0.7个大气压),从而获得更低的蒸发温度的,这样的设计是以牺牲系统的制冷量来达到的(制冷量约只有标准的0.7~0.8),导致制冷效率低并加大了压缩机的负载,而且易引起压缩机线圈过热,影响了压缩机的寿命。
