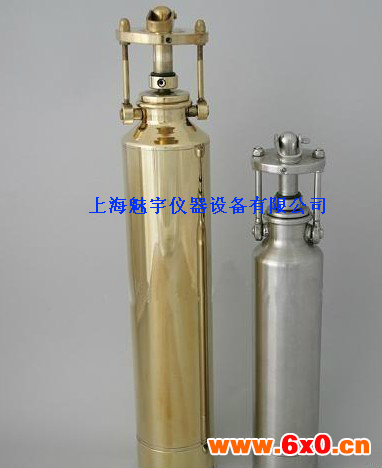

沥青取样器结构组成

沥青取样器结构组成：
沥青取样品：金属制、带塞、塞上有金属长柄提手。

相关设备砌墙砖磁力振动台

沥青取样器注意事项：
▲防静电采样绳一端牢固接地，防静电采样绳另一端与全程取样器牢固连接。 　
▲采样前先用手触摸罐体，以消除静电。　　
▲将全程取样器以不大于1米/每秒的速度下落至想采集样品的部位,用力向上提防静电采样绳,进油时会有气泡昌出.待没有气泡时提出全程取样器,转移样品,即可完成样品的采集，取样完毕后擦干全程取样器存放。　
▲当将石油产品取样器提出时应使其尽量不要触及金属油罐，以避免静电放电；行业标准符合GB/T11147《石油沥青取样法》国家标准。

沥青取样器参数：
▲规格：500ml、1000ml。
▲外形尺寸：400x200x200mm。
▲重量：5KG。
结构组成:沥青取样品：金属制、带塞、塞上有金属长柄提手。

沥青取样器简介：
本方法适用于在生产厂储存或交货验收地点为检查沥青产品质量而采集各种沥青材料的样品。 进行沥青性质常规检验的取样数量为：粘稠或固体沥青不少于1.5kg；液体沥青不少于1L；沥青乳液不少于4L。进行沥青性质非常规检验及沥青混合料性质试验所需的沥青数量，应根据实际需要确定。沥青取样器采用不锈钢制造，具有使用方便等优点。规格：500ml、1000ml 并有液体沥青盛样器可供选择。

沥青取样器目的与适用范围：
▲本方法适用于在生产厂、储存或交货验收地点为检查沥青产品质量而采集各种沥青材料的样品。
▲进行沥青性质常规检验的取样数量为：黏稠沥青或固体沥青不少于4.0kg；液体沥青不少于1L；沥青乳液不少于4L。进行沥青性质非常规检验及沥青混合料性质试验所需的沥青数量，应根据实际需要确定。

沥青取样器仪具与材料技术要求：
▲盛样器：根据沥青的品种选择。液体或黏稠沥青采用广口、密封带盖的金属容器（如锅、桶等）；乳化沥青也可使用广口、带盖的聚氯乙烯塑料桶；固体沥青可用塑料袋，但需有外包装，以便携运。
▲沥青取样器：金属制、带塞、塞上有金属长柄提手。

校验方法：
●外观：目测。
●瓶水总质量与温度关系曲线标定、绘制：将比重瓶洗净、烘干、冷却至室温下称量，准确至0.001g。反复恒温至两次称量差值不大于0.002g时取平均值。将事先煮沸并冷却至室温的纯净水注入比重瓶，擦干外表水滴，称其水、瓶总质量。
●按下式计算m2：
m2 = m0+（m1-m0） PW2〔1+ V（T2-T1）〕
 PW1
式中：T1-比重瓶内纯水温度（℃）；
T2-比重瓶内纯水任意温度（℃）；
m1-温度为T1时瓶水总质量（g）；
m2-温度为T2时瓶水总质量（g）；
m0-比重瓶的质量（g）；
PW1-温度为T1时瓶水的密度（g/cm3）（查附表）；
PW2-温度为T2时瓶水的密度（g/cm3）（查附表）；
V-玻璃的膨胀系数，国产瓶可取2.4 10-5/℃；
沥青比重瓶将计算结果列表，以温度为纵坐标，瓶水总质量为横坐标，绘制曲线。

目的和适用范围：
●土的比重是土在105--110摄氏度下烘至恒量时的质量与同体积4摄氏度蒸馏水质量的比值。
●本试验的目的是测定土的颗粒比重，它是土的物理性基本指标之一。
●本试验法适用于粒径小于5毫米的土。

仪器设备：
●比重瓶：容量100（或50）毫升。
●天平：称量200克，感量0.001g。
●恒温水槽：灵敏度±1摄氏度。
●砂浴。
●真空抽气设备。
●温度计：刻度为0--50摄氏度，分度值为0.5摄氏度。
●其它：如烘箱、蒸馏水、中性液体（如煤油）、孔径2毫米及5毫米筛、漏斗、滴管等。

试验步骤：
●将比重瓶烘干，将15克烘干土装入100毫升比重瓶内（若用50毫升比重瓶，装烘干约12克），称量。
●为排除土中空气，将已装有干土的比重瓶，注蒸馏水至瓶的一半处，摇动比重瓶，并将瓶在砂浴中煮沸，煮沸时间自悬液沸腾时算起，砂及低液限粘土应不少于30min，高液限粘土应不少于1h，使土粒分散，注意沸腾后调节砂浴温度，不使土液，溢出瓶外。
● 如系长颈比重瓶，用滴管调整液面恰至刻度（以弯液面上缘为准），擦干 瓶外及瓶内壁刻度以上部分的水，称瓶、水、土总质量。如系短颈比重瓶，将纯水注满，使多余水分自瓶塞毛细管中溢出，将瓶外水分擦干后，称瓶、水土总质量，称量后立即测出瓶内水的温度，准确至0.5摄氏度。
●根据测得的温度，从已绘制的温度与瓶、水总质量关系曲线中查得瓶水总质量，如比重体积事先未经温度校正，则立即倾去悬液，洗净比重瓶，注入事先煮沸过且与试验时同温度的蒸馏水至同一体积刻度处，短颈比重瓶则注水至满，按本试验4.3步骤调整液面后，将瓶外水分擦干，称瓶、水总质量。
●如系砂土，煮沸时砂易跳出，允许用真空抽气法代替煮沸法排除土中空气，其余步骤与本规程4.3至4.4相同。
●对含有某一定量的可溶盐、不亲性胶体或有机质的土，必须用中性液体（如煤油）测定，并用真空抽气法排队土中气体。真空压力表读数宜为100kPa，抽气时间1--2h（直至悬液内无气泡为止），其余步骤同本规程4.3至4.4。
●本试验称量应准确至0.001g。

结果整理：
●用蒸馏水测定时，按下式计算比重：
Gs= （ms/m1+ms-m2） ´ G wt
式中: Gs——土的比重；
m s ——干土质量，克；
m 1 ——瓶、水总质量，克；
m 2 ——瓶、水、土总质量，克；
G wt ——t摄氏度时蒸馏水的比重，准确至0.001。

●用中性液体测定时，按下式计算比重：
Gs=[m s/ （m1′+ms-m2′）] ´ G kt
式中：m1′——瓶、中性液体总质量，克；
m 2 ′——瓶、土、中性液体总质量，克；
G kt ——t摄氏度时中性液体比重，准确至0.001。

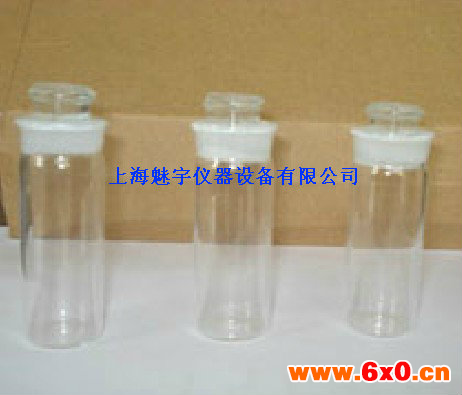

简介：
该产品玻璃制造，耐高温，瓶塞研磨。密封程度好。

参数：
●容积：20-30ml。
●质量：≤40g。
●重量：50g。

校正：
●将比重瓶洗净、烘干，称比重瓶质量，准确至0.001g。
●将煮沸经冷却的纯水注入比重瓶。对长颈比重瓶注水至刻度处，对短颈比重瓶应注满纯水，塞紧瓶塞，多余水分自瓶塞毛细管中溢出。调节恒温水槽至5摄氏度或10摄氏度，然后将比重瓶放入恒温水槽内，直至瓶内水温稳定。取出比重瓶，擦干外壁，称瓶、水总质量，准确至0.001g。
●以5摄氏度级差，调节恒温水槽的水温，逐级测定不同温度下的比重瓶、水总质量，至达到本地区zui高自然气温为止。每个温度时均应进行两次平行测定，两次测定的差值不得大于0.002g，取两次测值的平均值，绘制温度与瓶、水总质量的关系曲线。
