蒸汽减压阀结构原理

概述

蒸汽减压阀在当今蒸汽时代起着重要的作用，主要功能是将阀前某压力值减至阀后需要某正常使用压力值，热能损失小转换效果好经济实惠。

结构原理

蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
主要用于蒸汽管路，起减压稳压作用。

结构示意图

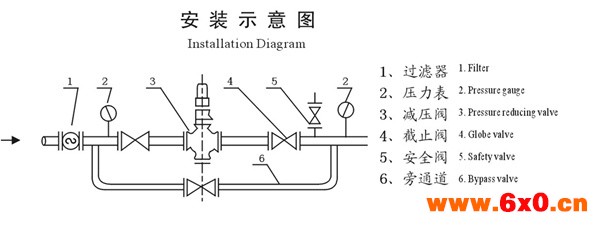

安装示意图

​

安装注意事项

管道必须清洁干净以后在才能进行安装。避免焊渣，氧化皮等赃物流入阀内，使阀门无法正常工作。所以，在减压阀安装的前端需要安装Y型过滤器，也是为了防止介质中的杂物进入减压阀内部，影响工作性能。
