一 、概述

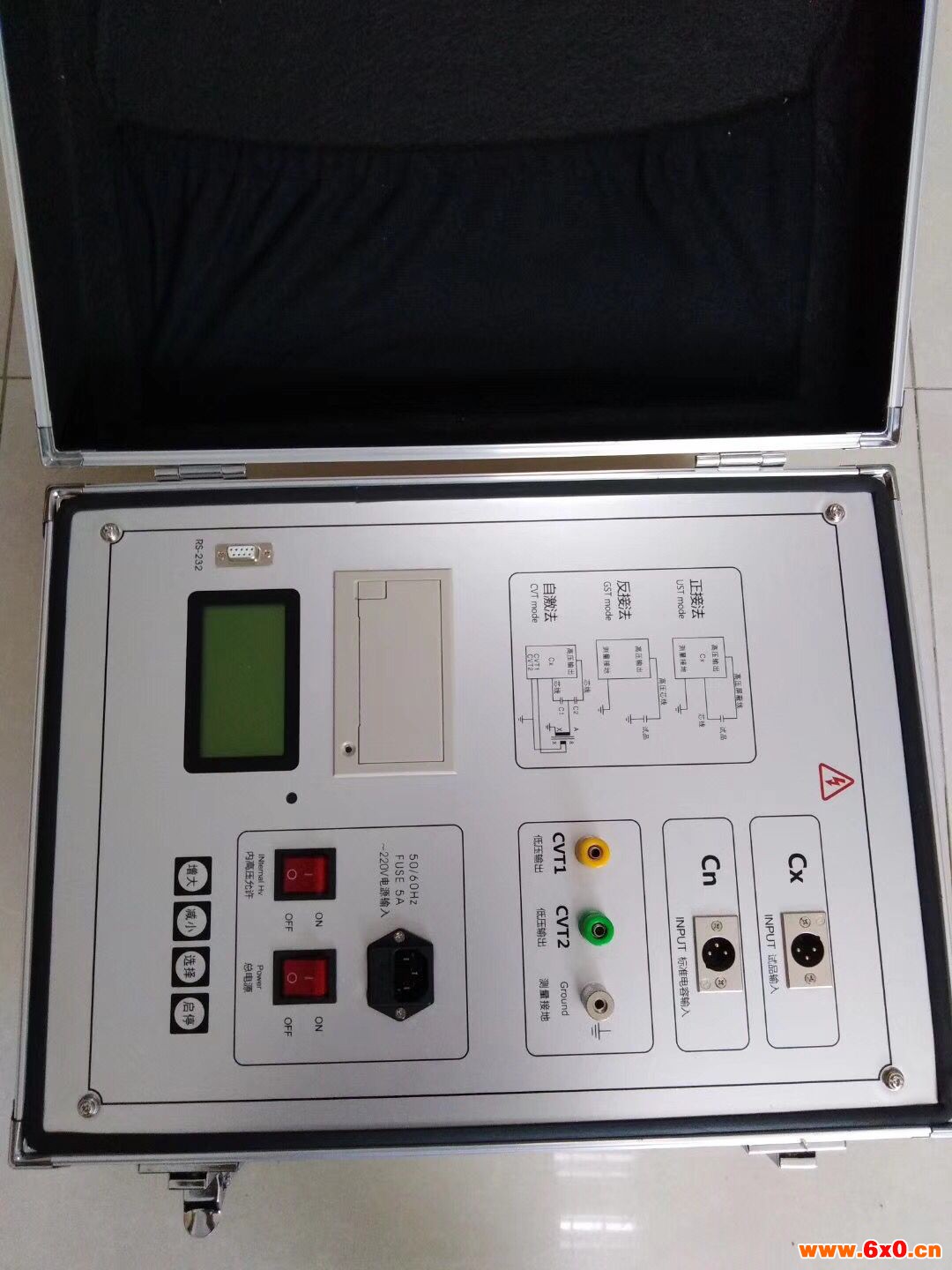

是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器在HTJS-H基础上增加了中文菜单操作功能，一次操作，微机自动完成全过程的测量。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。
仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。
二、主要技术参数
1. 高压输出：
0.5～10kV，每一档增加500V，共有十档，容 量：1000VA
2.准确度：
tgδ: ±(读数×1.0%+0.08%)
Cx: ±(读数×1.5%+5PF)
3.分辨率： tgδ：0.01％ Cx：1pF
4.测量范围： 0.1% ＜ tgδ ＜ 50%
3PF＜ Cx ＜ 60000PF
10KV时，Cx≤30000PF
5KV时，Cx≤60000PF
5.电 源： AC 220V士10％ 50士1Hz
6.电源谐波适应能力：≤3％
7.使用条件：-15℃－50℃ 相对湿度＜80%
8.外型尺寸： 460（L）×335（W）×340（H）
9.重 量： 30 kg
三、注意事项
1．仪器尽量选择在宽畅，安全可靠的地方使用；
2．被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝缘试验良好后，方可利用该仪器进行试验，以防被试设备绝缘低劣，使仪器在加压过程中损坏；
3．根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线方法；
4．根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压；
5．测试过程中如遇危及安全的特殊情况时，可紧急关闭总电源；
6．断开面板上电源开关，并明显断开220V试验电源，才能进行接线更改或工作结束；重复对同一试验设备进行复测时，可按下复位后，重新测量，也可以在上一次测试完成后选择重复进行；
7．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；
8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的安全；
9．仪器自带有升压装置，应注意高压引线的绝缘距离及人员安全；
10．仪器应可靠接地，接地不好可能引起机器保护或造成危险；
11．仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；
12．仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分；
13．仪器应注意防潮，防剧烈振动；
14．当现场干扰较大，用工频无法得到确定结果时，应使用异频测量，其它情况应使用工频测量；
15．当发出测量指令后，较长时间（1分钟）屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测；
16．试品短路将无法测量，仪器自动保护。机机头上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。
