概述

背压阀阀体材质304不锈钢耐腐蚀耐高温，法兰连接，手动调节，口径DN15-DN200，压力1.6-2.5MPa，温度-196℃~580℃，用于防止液体在重力作用下自流或虹吸现象，此时背压阀能消减由于虹吸产生的流量及压力的波动。

设计特点

弹簧膜片式结构，压力可调（调压范围见参数表）接触介质部分只有下阀体和膜片，下阀体和膜片密封处加工有密封筋，密封效果好，灵敏度高常规膜片采用EPDM衬四氟形式，做夹布加工，密封效果好，使用寿命高；纯四氟膜片耐温高、耐腐蚀性强

适用范围

化工、水处理、实验室
腐蚀性液体、普通气体

特性参数

可调节压力0-0.3MPa，0-1.0MPa（详见参数表）
安全测试压力： 1.5 倍的最大输入压力
适用温度:普通膜片-5℃至+80℃)；四氟膜片：-5℃至+80℃)

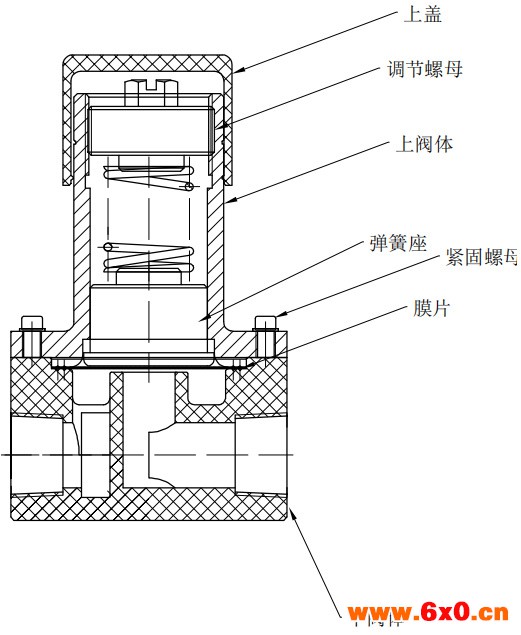

结构图

参数表

规格型号	材质	公称通径（mm）	设定压力（MPa）	尺寸		连接方式
规格型号	材质	公称通径（mm）	设定压力（MPa）	下阀体直径（mm）	总高(mm)	连接方式
RXBF-S6/1.0	SUS304/316L	6	0.1-1.0	64.7	82	Rc1/8”
RXBF-S8/1.0	SUS304/316L	8	0.1-1.0	64.7	87	Rc1/4”
RXBF-S10/1.0	SUS304/316L	10	0.1-1.0	64.7	89	Rc3/8”
RXBF-S15/1.0	SUS304/316L	15	0.1-1.0	64.7	94	Rc1/2”
RXBF-S20/1.0-N	SUS304/316L	20	0.1-1.0	64.7(小阀体，适合250L/h以内的泵)	104	Rc3/4”
RXBF-S20/1.0	SUS304/316L	20	0.1-1.0	87	123	Rc3/4”
RXBF-S25/1.0	SUS304/316L	25	0.1-1.0	87	128	Rc1”
RXBF-S32/1.0	SUS304/316L	32	0.1-1.0	117	175	Rc1+1/4”
RXBF-S40/1.0-N	SUS304/316L	40	0.1-1.0	117	185	Rc1+1/2”
RXBF-S40/1.0	SUS304/316L	40	0.1-1.0	137	240	Rc1+1/2”
RXBF-S50/1.0	SUS304/316L	50	0.1-1.0	167	260	Rc2”
RXBF-S65/1.0	SUS304/316L	65	0.1-1.0	177	325	Rc2+1/2”
RXBF-S80/0.6	SUS304/316L	80	0.1-0.6	225	420	3”法兰式
RXBF-S100/0.6	SUS304/316L	100	0.1-0.6	240	430	4”法兰式

工业管道上的背压阀如何选用？

背压阀一般有两种用途：

1: 背压阀用于防止液体在重力作用下自流(或虹吸)，这时候一般选用大于液体自身压力即可，如防止液位为2米药箱中的液体自流,可选用压力大于0.02MPa的背压阀，一般选用0.1MPa即可。
2: 背压阀用于稳定泵的流量，如某些泵的流量随压力变化较大，可在泵的出口处设置背压阀，使泵的输出流量稳定，这时一般选择背压阀的压力为泵的实际使用压力或略小于泵的使用压力。
出口管道上的单向阀用于防止液体回流，背压阀用于保持泵出口有一恒定压力。
