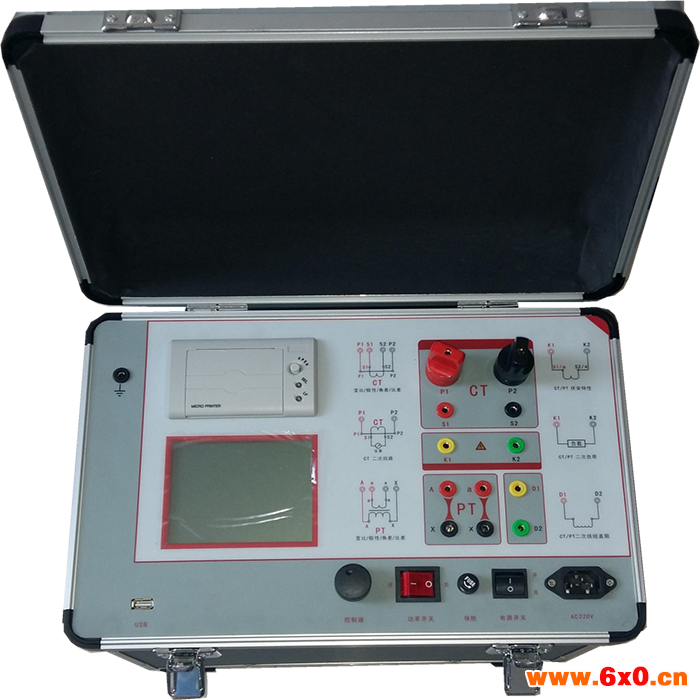

仪器介绍：
是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。
本仪器采用高效低耗优质材料和特殊绕法的升压器，单片机微处理器进行数据采集、分析和存储，内置微型打印机，可打印测试数据和曲线，测量 CT 变比时，可自动计算出变比值。一人操作即可完成全部测试工作。本机具有重量轻、操作方便、其性能独特，是现场人员不可多得的仪器。
内置大功率电源的互感器综合测试仪，伏安特性功率试验可连续运行。
仪器特点：
1、单电源220AC，使用更加安全可靠（彻底放弃使用危险的380V火线）；
2、单机输出2500V/1000A；
3、可做5A/5A—25000A/5A、5A/1A—5000A/1A的互感器；
4、仅需设定测试电压和电流，设备便可自动快速完成测试，无需培训，容易掌握；
5、单机输出容量大、功能全、精度高、性能独特；
6、320×240大液晶显示，全中文图形界面；
7、采用进口旋转鼠标，设定试验数值时更快更简单；
8、测试时可直接显示伏安曲线，图形清晰，直观方便；
9、变比、 极性、组别测试；不用吊芯可测装在变压器中的套管CT变比(需要专用仪器）。
10、自带快速打印机，支持测试结果现场打印；
11、自带大容量存储器，可保存1000组试验数据，掉电后不丢失，可随时存取；
12、USB通信接口，方便连接新式笔记本电脑，可上传测试数据进行编辑、保存或打印；
13、集多种仪器功能于一体，轻松实现一机多用，有效提高工作效率，降低劳动强度。
14、支持离线和在线检测
15、电源380AC与220AC自动识别仅需进行数字设定，设定最高测试电压、最大电流和步长，装置将自动从零逐步升压。可全自动地将伏安特性曲线测试描绘出来（伏安特性、5%或10%误差曲线）
注意事项：
1、电流互感器二次线圈不应有接地点。
2、测装在变压器中的套管CT，测试完后，即恢复原接线。
3、调压器开关及输出开关在断开位置方向可接线和拆线。
4、试验前本装置应可靠接地。
5、做完试验后应及时回零，严禁在高电压，大电流下长时间停留。
6、外附升压、升流设备及外接380V电源时；配适当保护系统，以确保人员、设备安全。
7、液晶屏不显示、打印机工作不正常，请勿拍打面板。
◆常见故障维护
1、打开电源开关后液晶无显示。
处理方案：检查电源输入线是否接好。
2、伏安特性试验时无电压、电流输出。
处理方案：检查调压开关（过流保护）是否打开。
3、伏安特性试验时有电压无电流。
处理方案：检查测试回路线是否接好。
4、变比试验时无电流输出。
处理方案：检查一次测试线是否接好。
5、开机试验调压开关跳闸。
处理方案：检查互感器结地点是否断开。
◆液晶对比度调整
1、当设备液晶显示过暗或过亮时可通过面板上的电位器（端子4）进行调整。
◆更换打印纸
1、首先断开电源，将打印机面板打开，捏紧伸缩纸轴的两端，从打印机上取下纸卷轴，将新纸卷套在纸卷轴上，捏紧纸轴两端，将纸轴放回原处，松手后纸轴会卡在纸轴架上，确认纸轴已安装牢固。
2、把新纸卷的纸头用剪刀剪成类似三角形状，打开电源，按下装纸键3秒，机头转动，这时将剪好纸头的纸卷推入机头底部进纸口，纸便会被打印机卷进机头，待打印纸从出纸口露出一段后，关上电源，然后将打印纸的纸头从前盖板的出纸口中穿出，合上打印机面板即可。
