光伏逆变器测试电源介绍及应用

　　光伏逆变器测试电源介绍及应用

　　光伏逆变器测试电源概述：

　　光伏逆变器测试电源是模拟不同空间情况下的太阳能电池板精确，对构成太阳能电池I/V输出曲线的所有参数进行全面的可编程控制而设计的供电系统。台湾洛仪光伏逆变器测试电源系列具有模拟光伏输出的I/V 特性曲线提供一个更方便、省时且节能的测试方案、PV动态曲线、MPPT、适时依据I/V曲线监控实际输出的电压电流及功率等参数等特点。可有效模拟逆变器在各种工况下的使用情况，为产品的质量提供真实依据。适用于逆变器、光伏逆变器、汽车或紧急设备(UPS)领域用DC/AC逆变器在欠压或过压条件下的测试、电池充放电测试、电动车马达及DC/DC转换器等领域中。

　　主要特点：

　　模拟光伏输出的I/V 特性曲线;

　　PV动态曲线、MPPT追踪;

　　适时依据I/V曲线监控实际输出的电压电流及功率等参数;

　　光伏逆变器测试方案

　　由于太阳电池只能生成直流电，且大小与阳光强度有关，难以直接利用，因此需要光伏逆变器将其转换成交流电，方便传输与利用。光伏逆变器的测试需要用光伏模拟器去直接模拟各种真实条件下的太阳能电池阵列，台湾洛仪光伏逆变器测试电源，能够模拟多种太阳能电池的输出特性，仿真不同温度及照度下的I-V曲线，仿真太阳面板屏蔽下 I-V 曲线，模拟各地区实际天候(天/月/年)I-V曲线，实时测试及显示光伏逆变器的最大功率追踪状况，能够实现 24 小时真实环境参数下的太阳能电池板输出模拟，可以为微电网、分布式光伏等电源系统的系统仿真及核心设备检测提供支持。同时，艾德克斯测试解决方案也提供模拟各种正常及异常的交流电输入情况，并能量测待测物重要的电性能参数，满足光伏并网逆变器电网频率响应测试、反孤岛效应测试以及低电压穿越测试的要求。

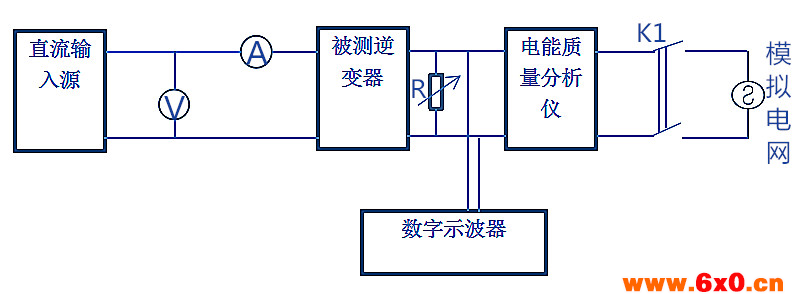

光伏逆变器测试系统图
