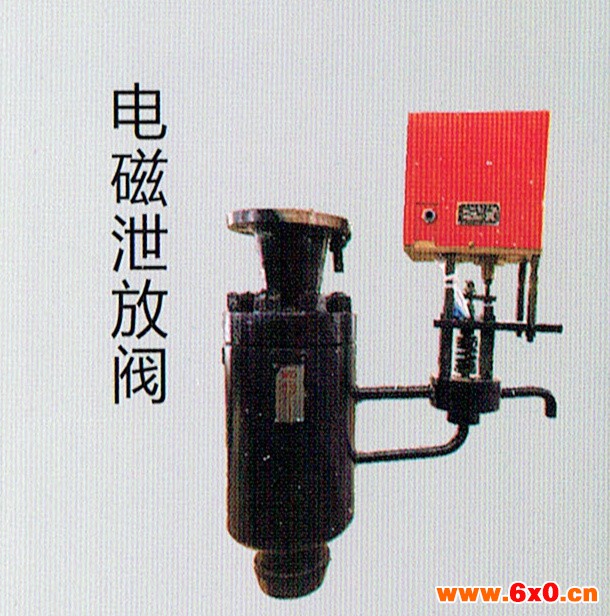

电磁泄放阀产品选用手册

概述

电磁泄放阀又叫PCV阀主要用于过热器出口处，压力整定在过热器的工作压力和安全阀最低整定压力之间。在测试运行过程中过压时优先安全阀动作，从而保护安全阀，提高安全阀的使用寿命。

​

结构特点

1、 该阀主要由主阀、副阀、电磁铁三部分组成。
2、 主阀主要由大阀体、阀瓣、阀座、中间隔层组成。
3、 副阀主要由小阀体、阀座、阀杆等组成。
4、 电磁铁由启动线圈、行程开关、保护线圈等组成，通过行程开关可从启动线圈切换到保护线圈，同时发出信号。

安装说明

1、 电磁泄放阀安全阀必须垂直安装，焊缝应有足够的强度承受排放时的反作用力。
2、 电磁泄放阀有两个排放口，应分别单独装设排放管，不能使用比阀门出口联接处内径更小的接头和管子，阀门出口喷出的物流和先导阀的排出物必须排至安全的排放区。
