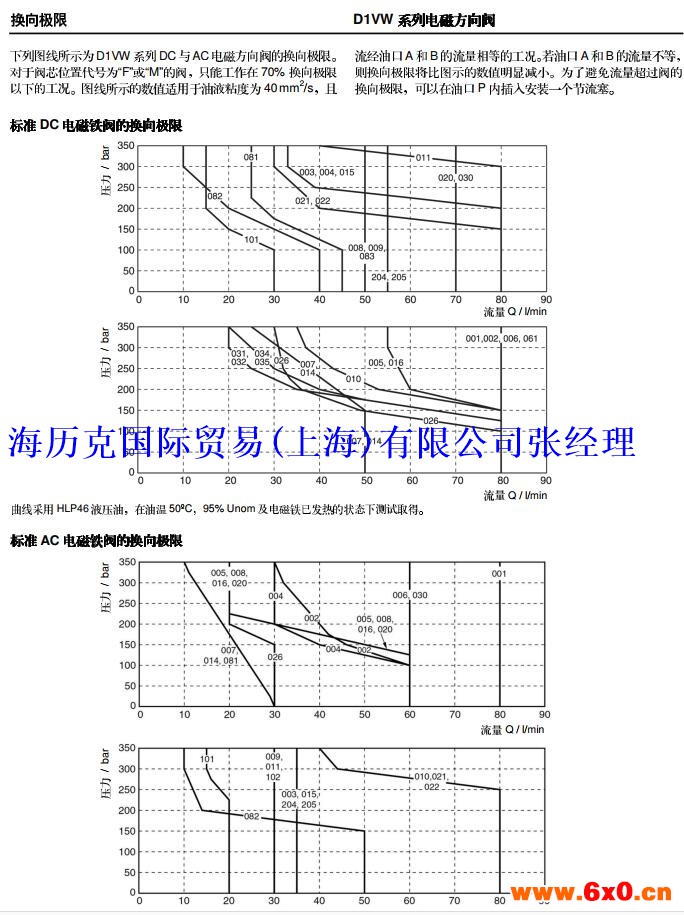

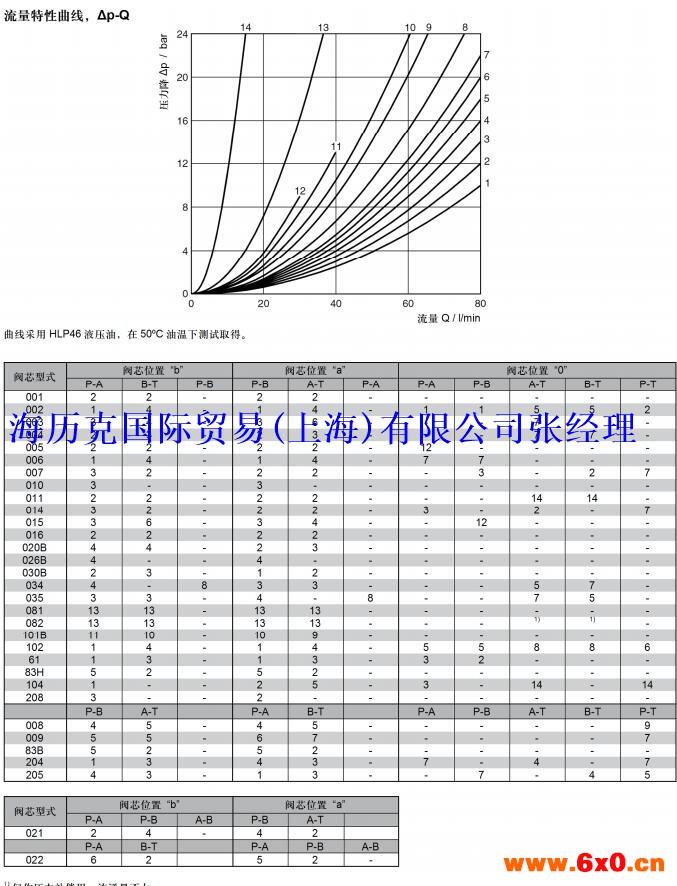

PARKER派克SD1VW020BNJW换向阀功能曲线图
D1VW系列方向阀为NG06规格的三油腔阀体方向控制阀,采用湿式电磁铁直动操控。能在极小、节能的压降下,提供高达80I/MIN的最大极限流量。该系列PARKER方向阀具有十分多样的阀芯型式选项,能满足任何类型的液压回路设计。
工作原理
PARKER六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。
PARKER六通换向阀
1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体
(1)六通阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra≤0.8μm。
(2)六通阀有两组密封组件。每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。阀瓣为碳钢板焊件,设有加强筋,即增加阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用,确保各通道密封性能同步到位。
密封组件
1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉
(3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。
(4)阀体隔板及上阀盖轴孔部位镶有铜套,可减小与O形圈间的摩擦力矩,密封组件开启与关闭灵活,操作力矩小。
(5)上阀盖设有指示牌及限位螺钉,阀杆上安装指针,明确指示各通道的接通状况,易于操作。
分类
(1)机动换向阀,机动换向阀又称行程阀。
(2)电磁换向阀,电磁换向阀是利用电磁吸引力操纵阀芯换位的方向控制阀。
(3)电液换向阀,电液换向阀是由电磁换向阀和液动换向阀组成的复合阀。
(4)手动换向阀,手动换向阀是用手推杠杆操纵阀芯换位的方向控制阀。
D1VW系列方向阀可有8W电磁铁、阀芯位置监控、防爆、户外使用条件(表面防护)及不同的电气接口等多种类型供选择。
技术参数:
一般参数 结构形式:滑阀型方向控制阀 操控装置:电磁铁
D1VW020BNJW对于本地组装的阀,有特殊的订货号区分,即S+P/N,比如,型号是这样的D1VW020BNJW,本地组装阀的订货号是:SD1VW020BNJW,订货号不体现在产品铭牌中。
人生在世,活的就是心态要好,心态好,什么皆好;心态好,糟糕也变得不糟糕;心态好,遇到坎,可以顺利跨过;心态好,不被困难吓倒,迎难而上,从容面对,快乐生活每一天
D1VW是一种三油腔3位4通或2位4通滑阀式换向阀,通过带有旋入式接管换向电磁阀进行直接操作。线圈可以根据不同的输入电压进行调换,但直流和交流之间不能更换。同时24V-30W也不能换成24V-8W.
D1VW是一款NG06(CETOP 03)安装规格的换向阀,能在很小的压降具有很大的极限流量切换性能。有软切换型或者满足ATEX和IECEx认证的电磁铁选项可选。
D1VW是一款NG06(CETOP 03 / NFPA D03)安装规格的换向阀,由于流道优化设计,能在很小的压降具有高达80 l/min的通流能力。最高工作压力350 bar。
有多种阀芯选项可选,可配置多种液压回路。D1VW阀有软切换阀可选,用于平顺切换。电磁阀换向通道上有一个附加的阻尼孔能延长换向时间。
D1VW*EE是带ATEX认证的D1VW系列阀。该阀不仅符合ATEX认证(防爆等级Ex e mb II T4 Gb 用于区域1和2),并且也兼容IECEx标准(设备等级2 G)。所有符合认证标准的电磁铁都是直流线圈。用于交流的阀带整流器。
市场及应用
? 适用于几乎所有工业应用
特点
? 紧凑型设计
? 有软切换功能可选
? 可选手动越权
? 可选防爆认证
优点
? 设计可靠,代表派克在液压行业长期积累的经验
? 多种阀芯可选,适用于所有系统
? 交货期短
性能特点
名义尺寸 NG06/CETOP 03安装界面 操作形式 导向 最大流量 (LPM) 80 (取决于阀芯) 连接类型 连接件符合EN 175301-803 安装形式 板式安装 驱动 电磁铁 系列类型 换向阀 重量(公斤) 1.5

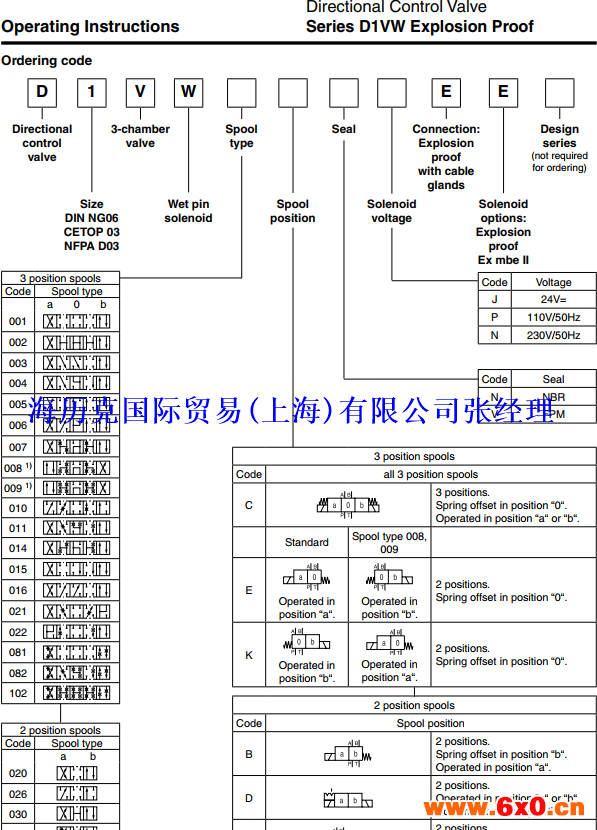

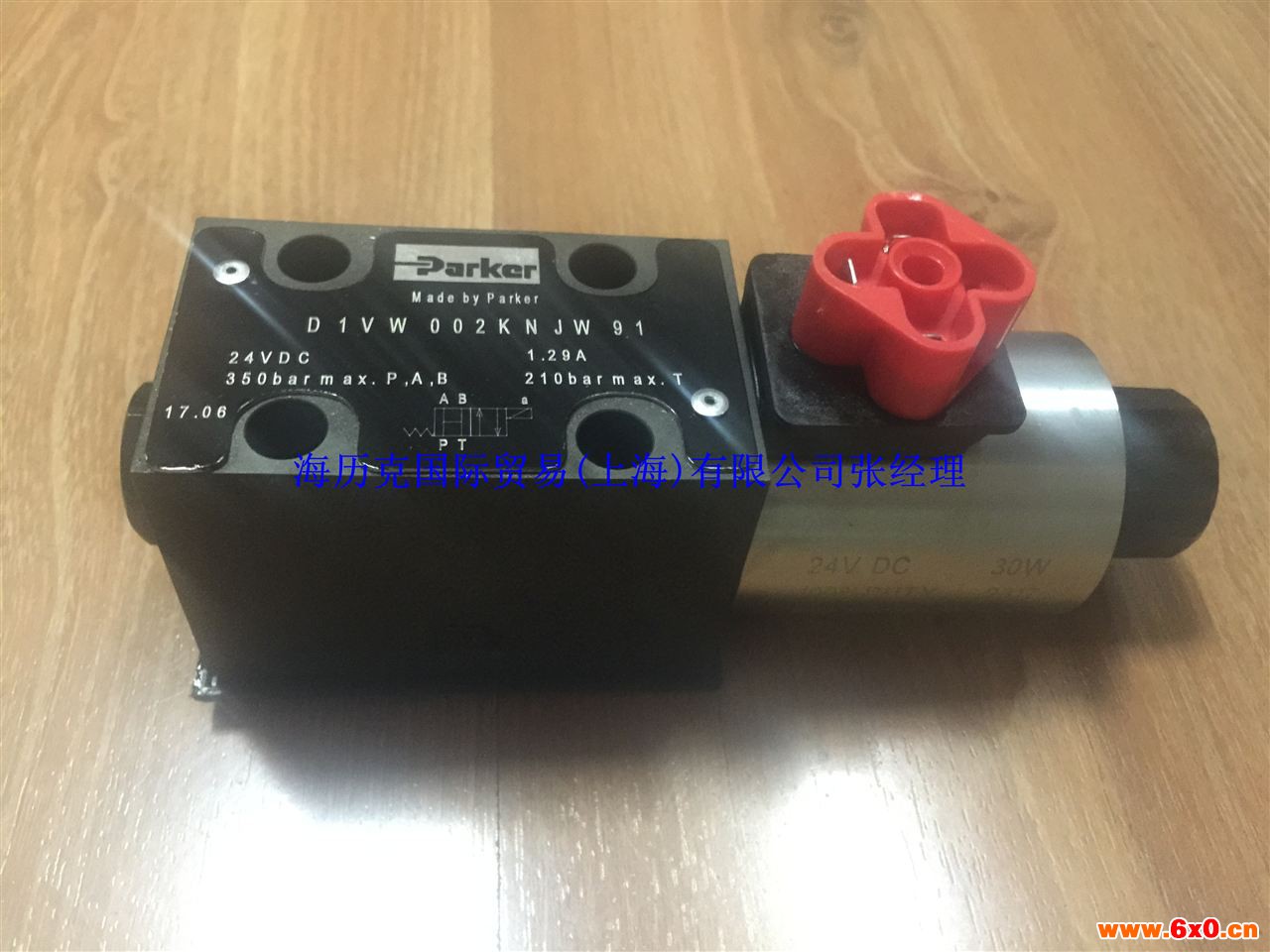

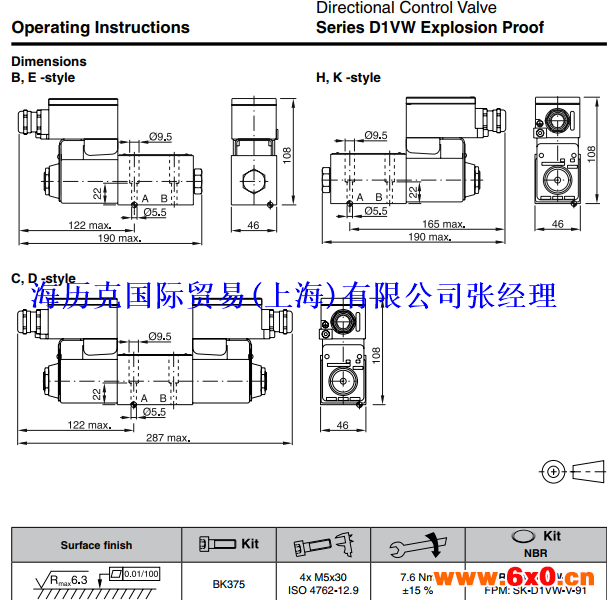

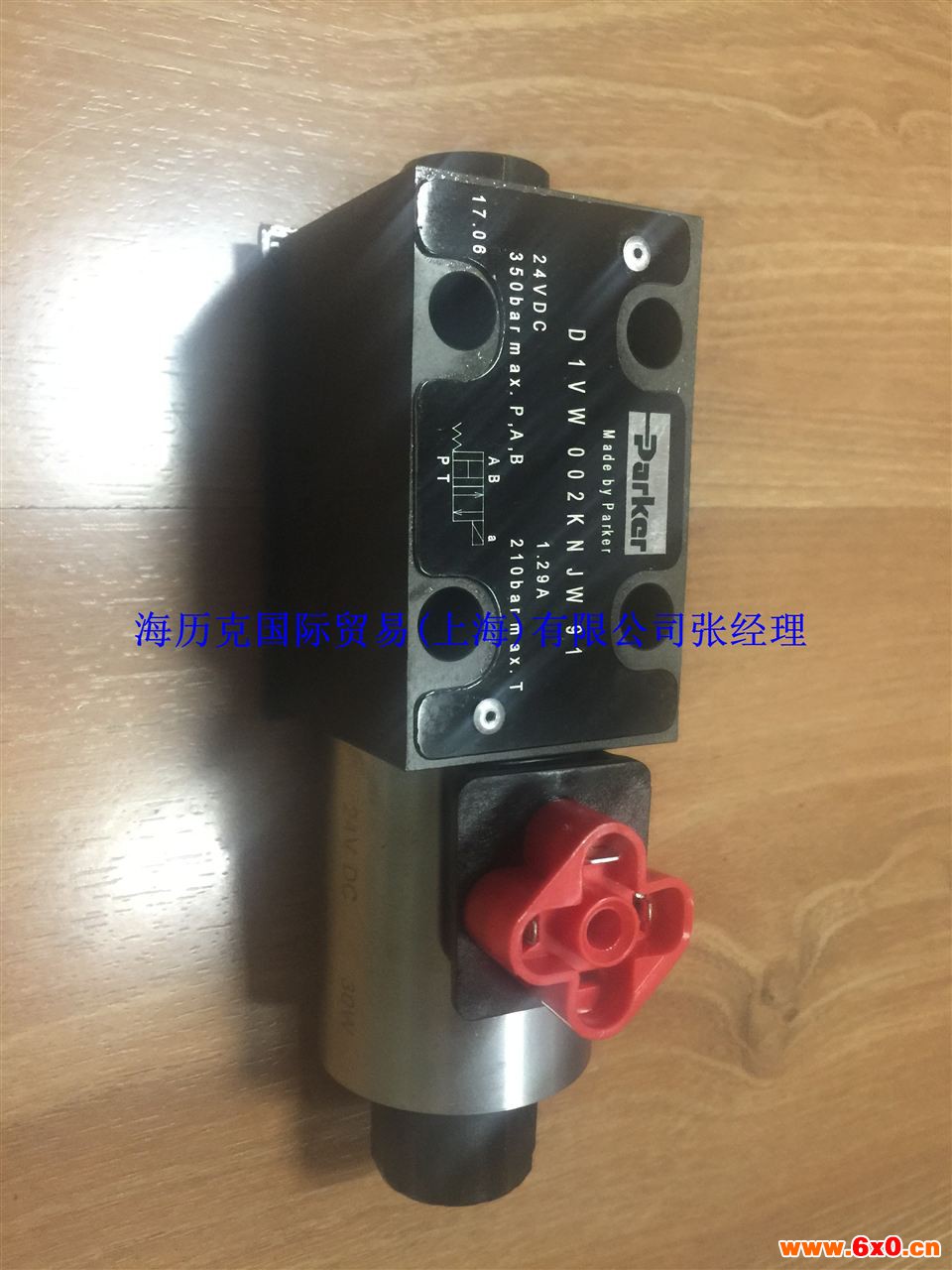

货号: D1VW020BNJW
线轴编码: 020
线轴位置: 2 positions, spring offset in position b, operated in position a
输入电压: 24 (DC)
电磁阀的选择: Standard
材料-密封: NBR
孔口(毫米): na
